Données Techniques - TOPP WS2 Installations- Und Gebrauchsanleitung

FR

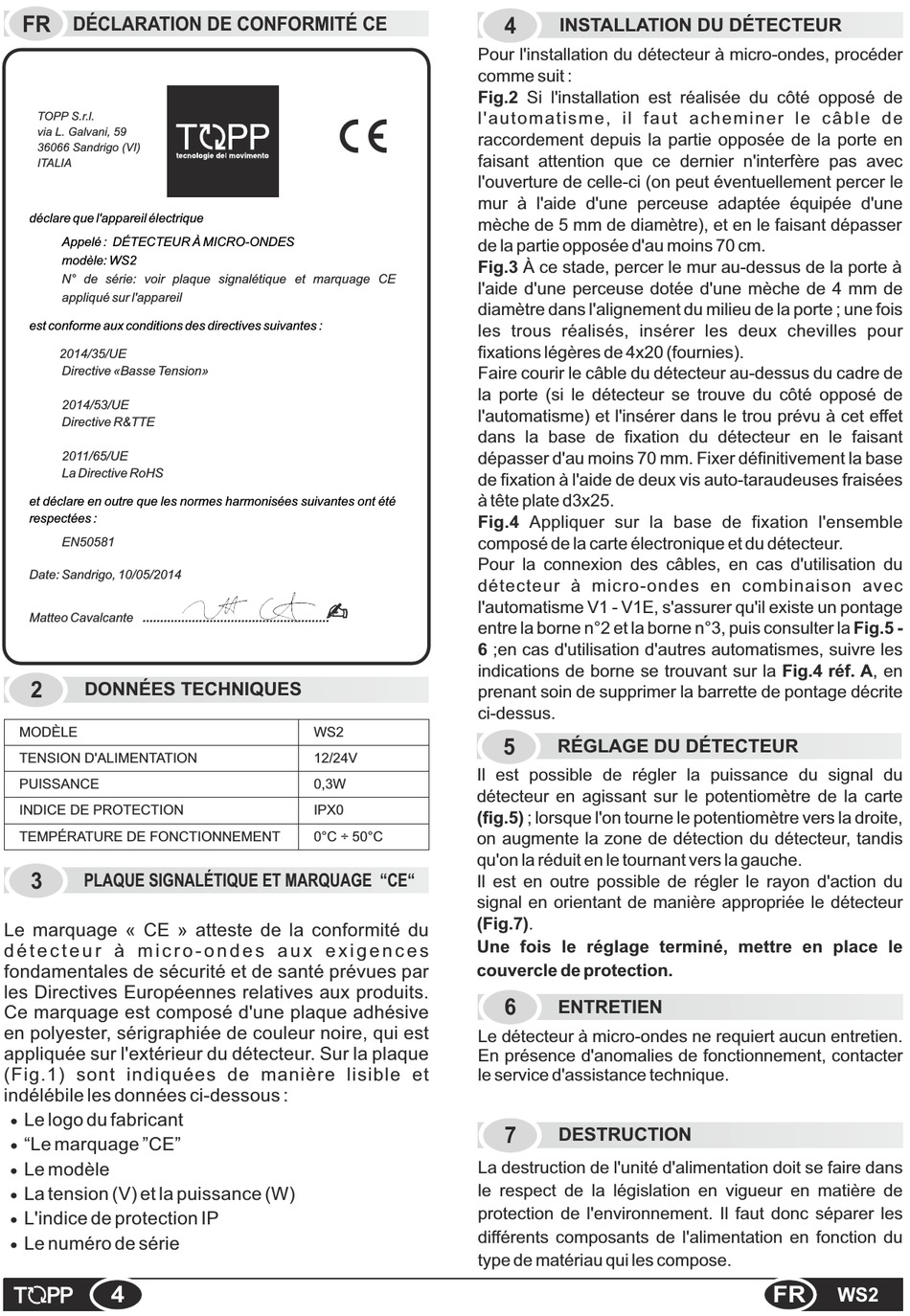

DÉCLARATION DE CONFORMITÉ CE
TOPP S.r.l.
via L. Galvani, 59
36066 Sandrigo (VI)
ITALIA
déclare que l'appareil électrique
Appelé : DÉTECTEUR À MICRO-ONDES
modèle: WS2
N° de série: voir plaque signalétique et marquage CE
appliqué sur l'appareil
est conforme aux conditions des directives suivantes :
2014/35/UE
Directive «Basse Tension»
2014/53/UE
Directive R&TTE
2011/65/UE
La Directive RoHS
et déclare en outre que les normes harmonisées suivantes ont été
respectées :
EN50581
Date: Sandrigo, 10/05/2014
Matteo Cavalcante .....................................................
2
DONNÉES TECHNIQUES
MODÈLE
TENSION D'ALIMENTATION
PUISSANCE
INDICE DE PROTECTION
TEMPÉRATURE DE FONCTIONNEMENT
3
PLAQUE SIGNALÉTIQUE ET MARQUAGE "CE"
Le marquage « CE » atteste de la conformité du
d é t e c t e u r à m i c r o - o n d e s a u x e x i g e n c e s
fondamentales de sécurité et de santé prévues par
les Directives Européennes relatives aux produits.
Ce marquage est composé d'une plaque adhésive
en polyester, sérigraphiée de couleur noire, qui est
appliquée sur l'extérieur du détecteur. Sur la plaque
(Fig.1) sont indiquées de manière lisible et
indélébile les données ci-dessous :
Le logo du fabricant

"Le marquage "CE"

Le modèle

La tension (V) et la puissance (W)

L'indice de protection IP

Le numéro de série

4
Pour l'installation du détecteur à micro-ondes, procéder
comme suit :
Fig.2 Si l'installation est réalisée du côté opposé de
l'automatisme, il faut acheminer le câble de
raccordement depuis la partie opposée de la porte en
faisant attention que ce dernier n'interfère pas avec
l'ouverture de celle-ci (on peut éventuellement percer le
mur à l'aide d'une perceuse adaptée équipée d'une
mèche de 5 mm de diamètre), et en le faisant dépasser
de la partie opposée d'au moins 70 cm.
Fig.3 À ce stade, percer le mur au-dessus de la porte à
l'aide d'une perceuse dotée d'une mèche de 4 mm de
diamètre dans l'alignement du milieu de la porte ; une fois
les trous réalisés, insérer les deux chevilles pour
fixations légères de 4x20 (fournies).
Faire courir le câble du détecteur au-dessus du cadre de
la porte (si le détecteur se trouve du côté opposé de
l'automatisme) et l'insérer dans le trou prévu à cet effet
dans la base de fixation du détecteur en le faisant
dépasser d'au moins 70 mm. Fixer définitivement la base
de fixation à l'aide de deux vis auto-taraudeuses fraisées
à tête plate d3x25.
Fig.4 Appliquer sur la base de fixation l'ensemble
composé de la carte électronique et du détecteur.
Pour la connexion des câbles, en cas d'utilisation du
détecteur à micro-ondes en combinaison avec
l'automatisme V1 - V1E, s'assurer qu'il existe un pontage
entre la borne n°2 et la borne n°3, puis consulter la Fig.5 -
6 ;en cas d'utilisation d'autres automatismes, suivre les
indications de borne se trouvant sur la Fig.4 réf. A, en
prenant soin de supprimer la barrette de pontage décrite
ci-dessus.
WS2
12/24V
Il est possible de régler la puissance du signal du
0,3W
détecteur en agissant sur le potentiomètre de la carte
IPX0
(fig.5) ; lorsque l'on tourne le potentiomètre vers la droite,
0°C ÷ 50°C
on augmente la zone de détection du détecteur, tandis
qu'on la réduit en le tournant vers la gauche.
Il est en outre possible de régler le rayon d'action du
signal en orientant de manière appropriée le détecteur
(Fig.7).
Une fois le réglage terminé, mettre en place le
couvercle de protection.
Le détecteur à micro-ondes ne requiert aucun entretien.
En présence d'anomalies de fonctionnement, contacter
le service d'assistance technique.
La destruction de l'unité d'alimentation doit se faire dans
le respect de la législation en vigueur en matière de
protection de l'environnement. Il faut donc séparer les
différents composants de l'alimentation en fonction du
type de matériau qui les compose.
4
INSTALLATION DU DÉTECTEUR
5
RÉGLAGE DU DÉTECTEUR
6
ENTRETIEN
7
DESTRUCTION
FR
WS2
