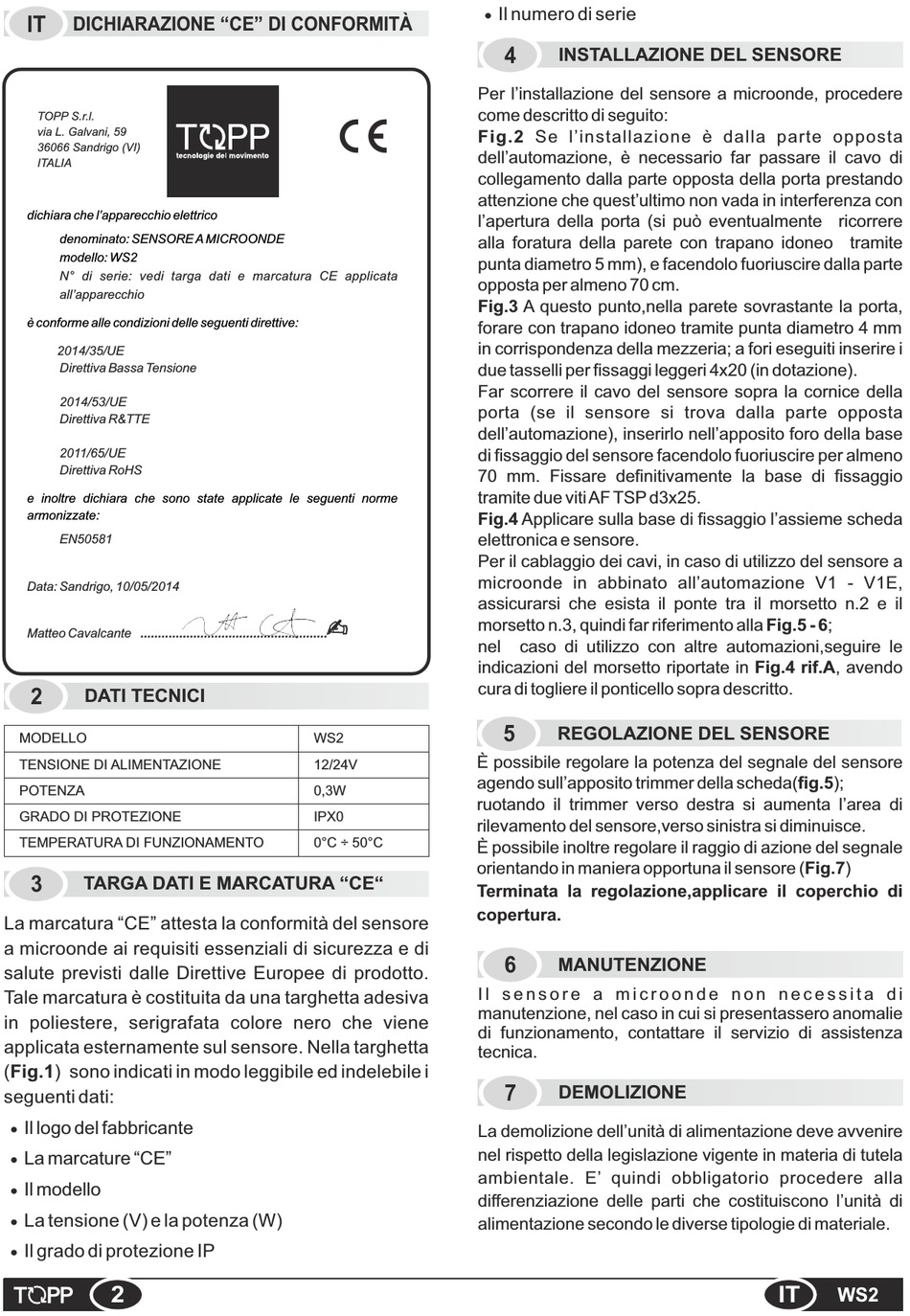

DICHIARAZIONE "CE" DI CONFORMITÀ
TOPP S.r.l.
via L. Galvani, 59
36066 Sandrigo (VI)
ITALIA
dichiara che l'apparecchio elettrico
denominato: SENSORE A MICROONDE
modello: WS2
N° di serie: vedi targa dati e marcatura CE applicata
all'apparecchio
è conforme alle condizioni delle seguenti direttive:
2014/35/UE
Direttiva Bassa Tensione
2014/53/UE
Direttiva R&TTE
2011/65/UE
Direttiva RoHS
e inoltre dichiara che sono state applicate le seguenti norme
armonizzate:
EN50581
Data: Sandrigo, 10/05/2014
Matteo Cavalcante .....................................................
2

DATI TECNICI

MODELLO
TENSIONE DI ALIMENTAZIONE
POTENZA
GRADO DI PROTEZIONE
TEMPERATURA DI FUNZIONAMENTO
3
TARGA DATI E MARCATURA "CE"
La marcatura "CE" attesta la conformità del sensore
a microonde ai requisiti essenziali di sicurezza e di
salute previsti dalle Direttive Europee di prodotto.
Tale marcatura è costituita da una targhetta adesiva
in poliestere, serigrafata colore nero che viene
applicata esternamente sul sensore. Nella targhetta
(Fig.1) sono indicati in modo leggibile ed indelebile i
seguenti dati:
Il logo del fabbricante

La marcature "CE"

Il modello

La tensione (V) e la potenza (W)

Il grado di protezione IP

2

Per l'installazione del sensore a microonde, procedere
come descritto di seguito:
Fig.2 Se l'installazione è dalla parte opposta
dell'automazione, è necessario far passare il cavo di
collegamento dalla parte opposta della porta prestando
attenzione che quest'ultimo non vada in interferenza con
l'apertura della porta (si può eventualmente ricorrere
alla foratura della parete con trapano idoneo tramite
punta diametro 5 mm), e facendolo fuoriuscire dalla parte
opposta per almeno 70 cm.
Fig.3 A questo punto,nella parete sovrastante la porta,
forare con trapano idoneo tramite punta diametro 4 mm
in corrispondenza della mezzeria; a fori eseguiti inserire i
due tasselli per fissaggi leggeri 4x20 (in dotazione).
Far scorrere il cavo del sensore sopra la cornice della
porta (se il sensore si trova dalla parte opposta
dell'automazione), inserirlo nell'apposito foro della base
di fissaggio del sensore facendolo fuoriuscire per almeno
70 mm. Fissare definitivamente la base di fissaggio
tramite due viti AF TSP d3x25.
Fig.4 Applicare sulla base di fissaggio l'assieme scheda
elettronica e sensore.
Per il cablaggio dei cavi, in caso di utilizzo del sensore a
microonde in abbinato all'automazione V1 - V1E,
assicurarsi che esista il ponte tra il morsetto n.2 e il
morsetto n.3, quindi far riferimento alla Fig.5 - 6;
nel
indicazioni del morsetto riportate in Fig.4 rif.A, avendo
cura di togliere il ponticello sopra descritto.
WS2
È possibile regolare la potenza del segnale del sensore
12/24V
agendo sull'apposito trimmer della scheda(fig.5);
0,3W
ruotando il trimmer verso destra si aumenta l'area di
IPX0
rilevamento del sensore,verso sinistra si diminuisce.
0°C ÷ 50°C
È possibile inoltre regolare il raggio di azione del segnale
orientando in maniera opportuna il sensore (Fig.7)
Terminata la regolazione,applicare il coperchio di
copertura.
I l s e n s o r e a m i c r o o n d e n o n n e c e s s i t a d i
manutenzione, nel caso in cui si presentassero anomalie
di funzionamento, contattare il servizio di assistenza
tecnica.
La demolizione dell'unità di alimentazione deve avvenire
nel rispetto della legislazione vigente in materia di tutela
ambientale. E' quindi obbligatorio procedere alla
differenziazione delle parti che costituiscono l'unità di
alimentazione secondo le diverse tipologie di materiale.
Il numero di serie
4
INSTALLAZIONE DEL SENSORE
caso di utilizzo con altre automazioni,seguire le
5
REGOLAZIONE DEL SENSORE
6
MANUTENZIONE
7
DEMOLIZIONE
