1. INSTALLATION

1. INSTALLATION

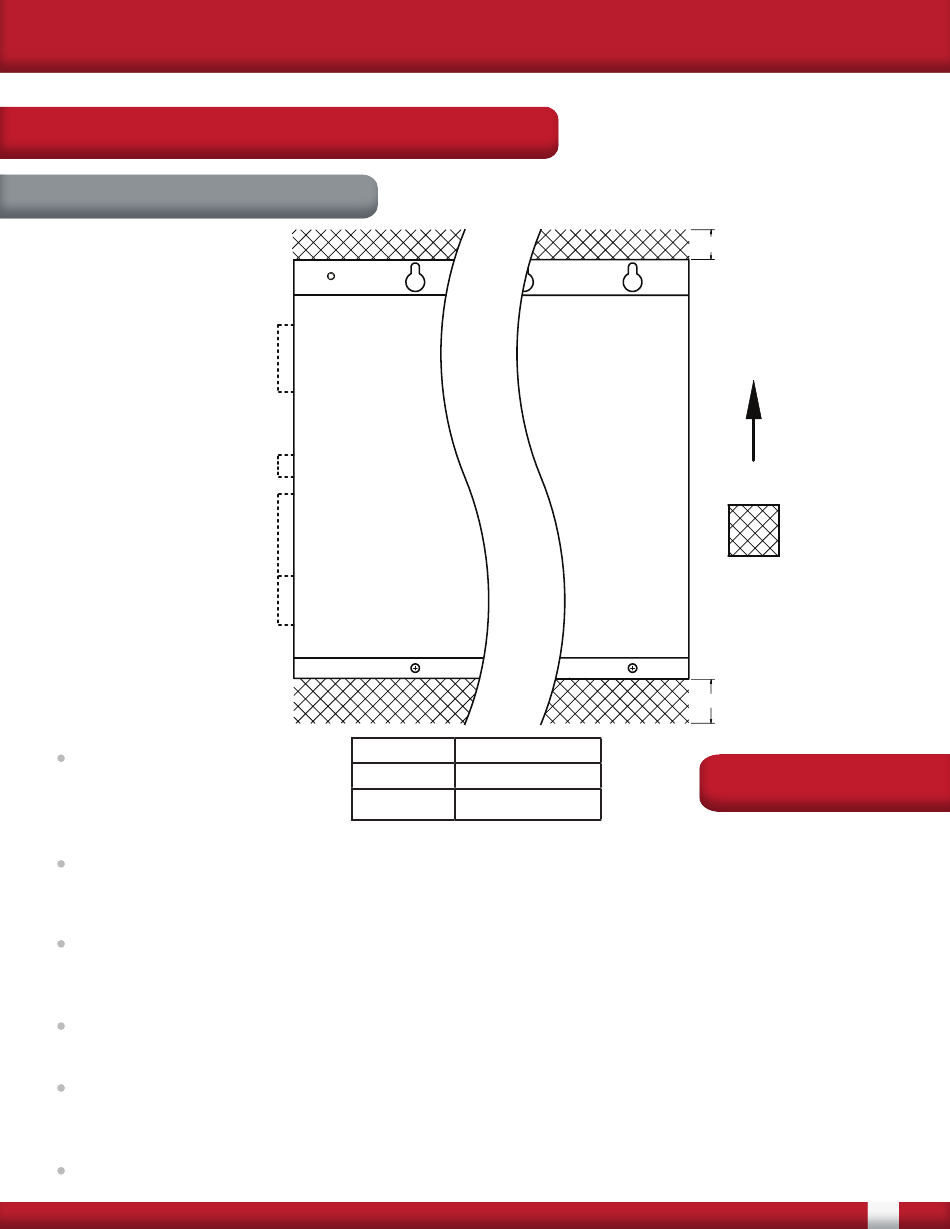

1.1 Montagehinweise

Sperrfläche oben und unten:
* Tiefe mit DeviceNet-Adapter
beträgt 249,4 mm.
Montieren Sie 10 A und 25 A-Stromrichter sowie 1-phasige Stromrichter, 1 Steuerbereich, 50 A senkrecht, um
eine Konvektionskühlung zu ermöglichen. Alle anderen Stromrichter verfügen über eine Zwangsbelüftung und
können sowohl waagerecht als auch senkrecht montiert werden.
Die Sperrflächen an Ober- und Unterseite müssen für eine ungehinderte Luftzirkulation eingehalten werden.
An Ober- und Unterseite müssen sich Freiflächen von mindestens 76,2 mm (gemessen von den Lüftergittern)
befinden. Die oben angegebenen Maße gelten ab Kante der Grundplatte.
Montageelemente:
(nicht enthalten)
P1, P2 und P3 stehen ca. 12,7 mm über die linke Seite des Gehäuses über. Sie können zur Aufschaltung
entfernt werden. Es ist wichtig, dass ausreichend Platz zum Abziehen der Steckverbinder (ca. 25,4 mm) und
zum Aufschalten gegeben ist.
CAD-Blockzeichnungen stehen auf www.ccipower.comzum Download zur Verfügung.
© Control Concepts Inc., 2011
P3
Remote
Display
P1
P2
A
B
*Tiefe
Schrauben des Typs 1/4-20 oder M6 mit flachen Unterlegscheiben oder Sperrringen
www.ccipower.com 1-800-765-2799
46.2
58.7
243.0
Compact FUSION Installation Manual Revision 2.03
A
Luftstrom
Sperrfläche
B
Abmessungen:
mm
1
