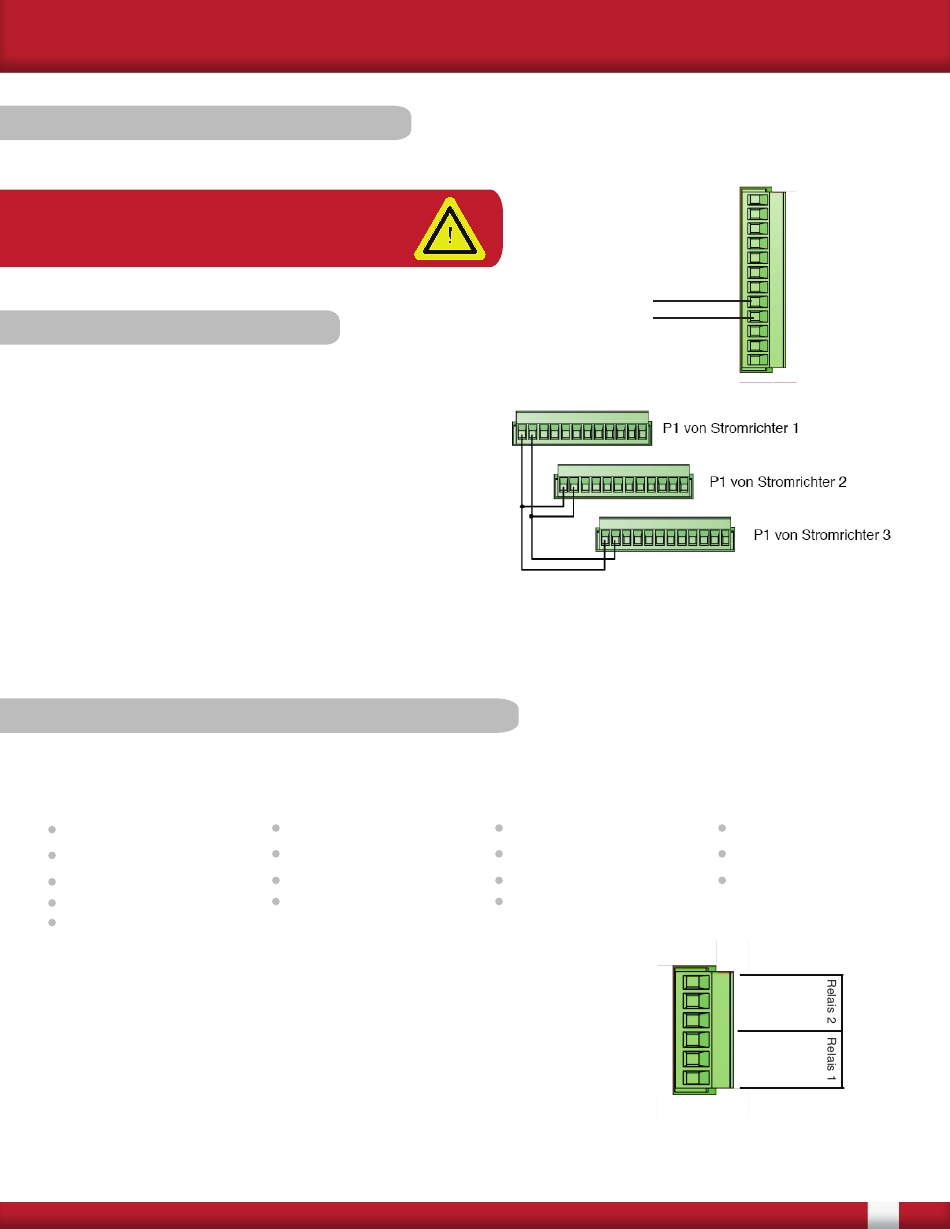

2.6.2 EXTERNES FEEDBACK

Schließen Sie das externe Feedbacksignal an die Pins 4 und 5 des Verbinders P1 (12 Pins) an.
HINWEIS: Stellen Sie das externe Feedback
für das verwendete Signal über die Software
FUSION Control Panel ein.

2.6.3 SYNC-GUARD

Die Sync-Guard™-Funktion soll verhindern, dass zwei
oder mehrere Nulldurchgang-Stromrichter gleichzeitig
geschaltet werden. Erläuterungen zur Verwendung
entnehmen Sie bitte dem Benutzerhandbuch.
Um die Sync-Guard™-Funktion einzurichten, müssen
die Pins 11 der Verbinder P1 aller Stromrichter parallel
geschaltet werden. Pin 12 des Verbinders P1 muss
ebenfalls parallel geschaltet werden.
Wird diese Funktion verwendet, dürfen Sie den SYNC-
GUARD™-Widerstand mit Hilfe des Fusion Control
Panel ausschließlich für einen Stromrichter aktivieren.
Siehe Software-Handbuch Fusion Control Panel zu
weiteren Informationen.

2.6.4 Steuerverbinder P2 (6 Pins)

Sowohl Relais 1 als auch Relais 2 können mit Hilfe des FUSION Control Panel auf keine, eine oder mehrere
Warnungen eingestellt werden.
Die folgenden Warnungen sind verfügbar:
Digital Ein
Thyristor kurzgeschlossen
Prozessorfehler Trap
Im Ausführmodus (RUN)
Zeitüberschreitung Watchdog
Beide Relais können dieselben Warnungen führen.
Die Warnmeldungen "Stromschwankung" und "Kühlkörperüberhitzung"
sind standardmäßig Relais 1 zugewiesen.
Die Warnmeldungen "Thyristor kurzgeschlossen" und
"Temperaturwarnung Kühlkörper" sind standardmäßig Relais 2 zugewiesen.
Es gibt zwei Kontakte der Form C mit einem Nennschaltstrom von:
8 A bei 250 VAC
5 A bei 30 VAC
© Control Concepts Inc., 2011
™
Spannungsgrenze
Netzphasenverlust
Kommunikationsfehler
Run Ein
www.ccipower.com 1-800-765-2799
Aufschaltung der Stromrichter für
SYNC-GUARD™-Funktion
Stromgrenze
Kühlkörperüberhitzung
PLL Kopplungsverlust
Temperaturwarnung Kühlkörper
Compact FUSION Installation Manual Revision 2.03
5 (-) IN 2
4 (+) IN 2
Leistungsgrenze
Stromschwankung
Speicherfehler
6 NC
5 COM
4 NO
3 NC
2 COM
1 NO
