Control concepts COMPACT FUSION Installations- Und Wartungshandbuch Seite 6

KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG
Um die Störfestigkeitsanforderungen* gemäß CE einzuhalten müssen die Stromrichter der FUSION-Serie in Kombination
mit einem externen Funkentstörfilter betrieben werden. Die folgenden Filter wurden bei der Prüfung der Störfestigkeit
verwendet.
Universalspannungseingang:
Schaffner-Filter
Teilenr.: FN 2030-3-06
Der Schaffner-Filter für Universalspannungseingänge oder ein vergleichbarer Filter kann wie oben angeführt verwendet
werden. Der Filter für die Netzeingangsspannung muss jedoch der Last entsprechend dimensioniert werden. Bitte
kontaktieren Sie die Schaffner EMC Inc. zur Wahl des geeigneten Filters.
*Eine Emissionsfilterung ist nicht erforderlich.

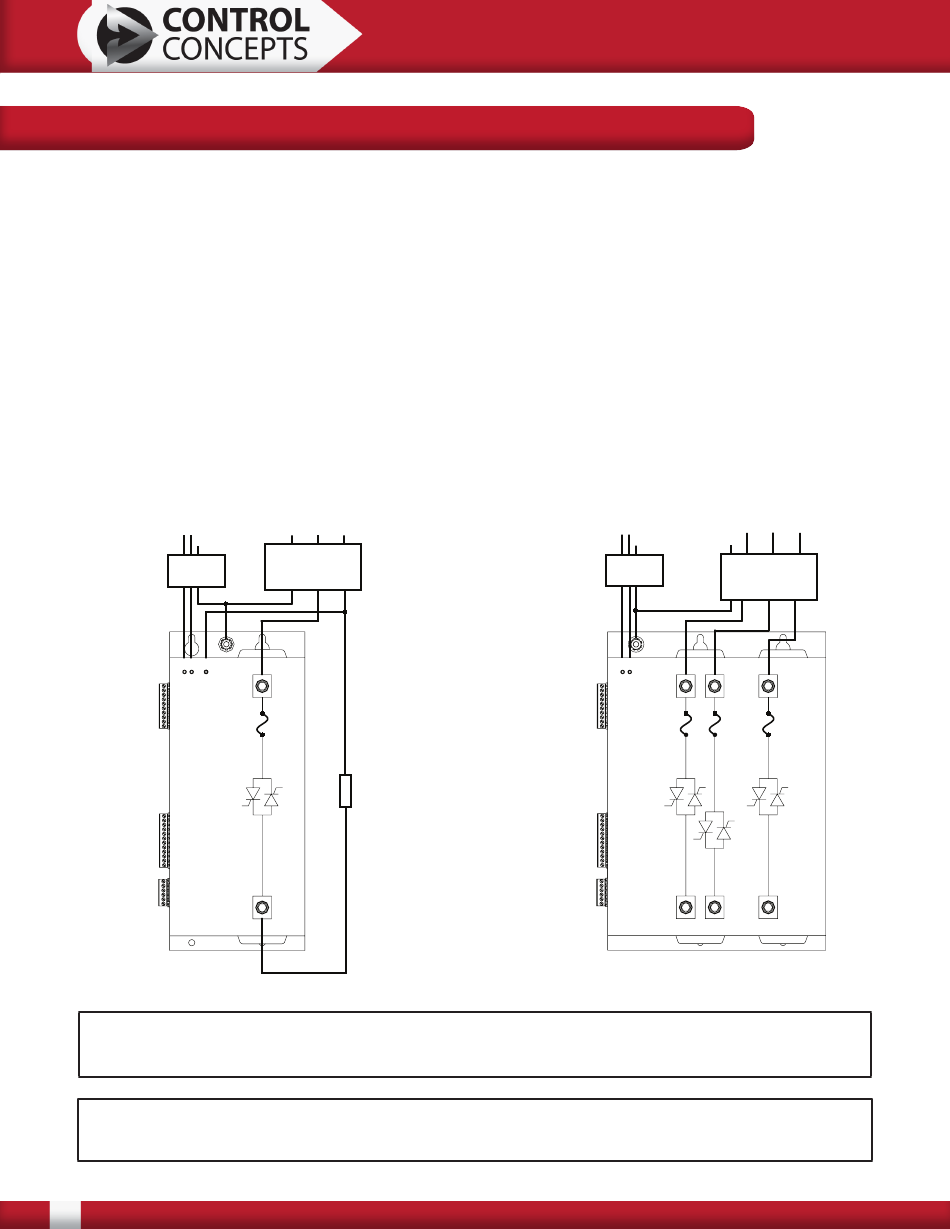

Eingangsfilter wie unten angegeben:
1-phasiger Stromrichter
N L
PE
F N 2 0 3 0
- 3 - 0 6
PE
1 0 0 -2 4 0 R ef A
V ac
Für andere Schaltpläne zu Modellen, die hier nicht angeführt werden, kontaktieren Sie bitte Control Concepts, Inc.
Das Produkt ist für Geräte der Klasse A konzipiert. Der Einsatz des Produkts in Wohnbereichen kann Funkstörungen
verursachen, was zusätzliche Gegenmaßnahmen durch den Benutzer erforderlich machen kann.
Dieses Produkt ist für den Betrieb in Umgebung A bestimmt. Der Einsatz des Produktes in Umgebung B kann unerwünschte
elektromagnetische Störungen verursachen, was angemessene Gegenmaßnahmen durch den Benutzer erforderlich machen kann.
