1.4 Bausatz externes Display

Der Bausatz des externen Displays enthält alle erforderlichen Teile (außer Stanzwerkzeug), um das Display
außen an der Vorderseite eines Schaltschranks zu montieren. Dies gestattet die einfache Anzeige und
Einstellung von Parametern und reduziert Kosten, da es externe Messgeräte überflüssig macht.
Das externe Display erfüllt alle Anforderungen gemäß CE und UL. CE-Konformitätsprüfungen wurden
mit einem Kabel mit einer Länge von 7,62 m zwischen Stromrichter und Display durchgeführt. Control
Concepts verfügt über einen Bestand von Kabeln der Längen 1,52 m und 7,62 m. Bitte kontaktieren Sie den
Hersteller, wenn Sie größere Kabellängen als 7,62 m benötigen.
Schutzgrad externes Display:
IP65 - Vollständiger Schutz gegen das Eindringen von Staub. Schutz gegen Strahlwasser. Geringer Eintritt
möglich.
UL Typ 1 - Das Gehäuse wurde für den Einsatz in geschlossenen Räumen entworfen und weist einen
gewissen Schutz gegen die Berührung des Gehäuses durch Personen sowie gegen eine begrenzte Menge
von herabfallendem Staub/Schmutz auf.
UL Typ 12 - Gehäuse (ohne Ausbrüche), die für den Innenbereich konstruiert wurden und einen gewissen
Schutz gegen die Berührung der innen befindlichen Komponenten durch Personen, eine begrenzte Menge
von herabfallendem Staub/Schmutz, aufgewirbelte Staubpartikel, Fusseln, Fasern und Späne, tropfende
und leicht spritzende, nichtkorrosive Flüssigkeiten sowie gegen leicht spritzende und folglich einsickernde
Öle und nichtkorrosive Kühlmittel aufweisen.

1.4.1 Montagehinweise

Die Montage muss auf einem Gehäuse mit glatter Oberfläche erfolgen.
Befolgen Sie die Montageanleitung auf der folgenden Seite, um eine ordnungsgemäße Installation
zu gewährleisten.
Maximale Wandstärke: 63,5 mm
4
Compact FUSION Installation ManualRevision 2.03
92.1
92.1
www.ccipower.com 1-800-765-2799

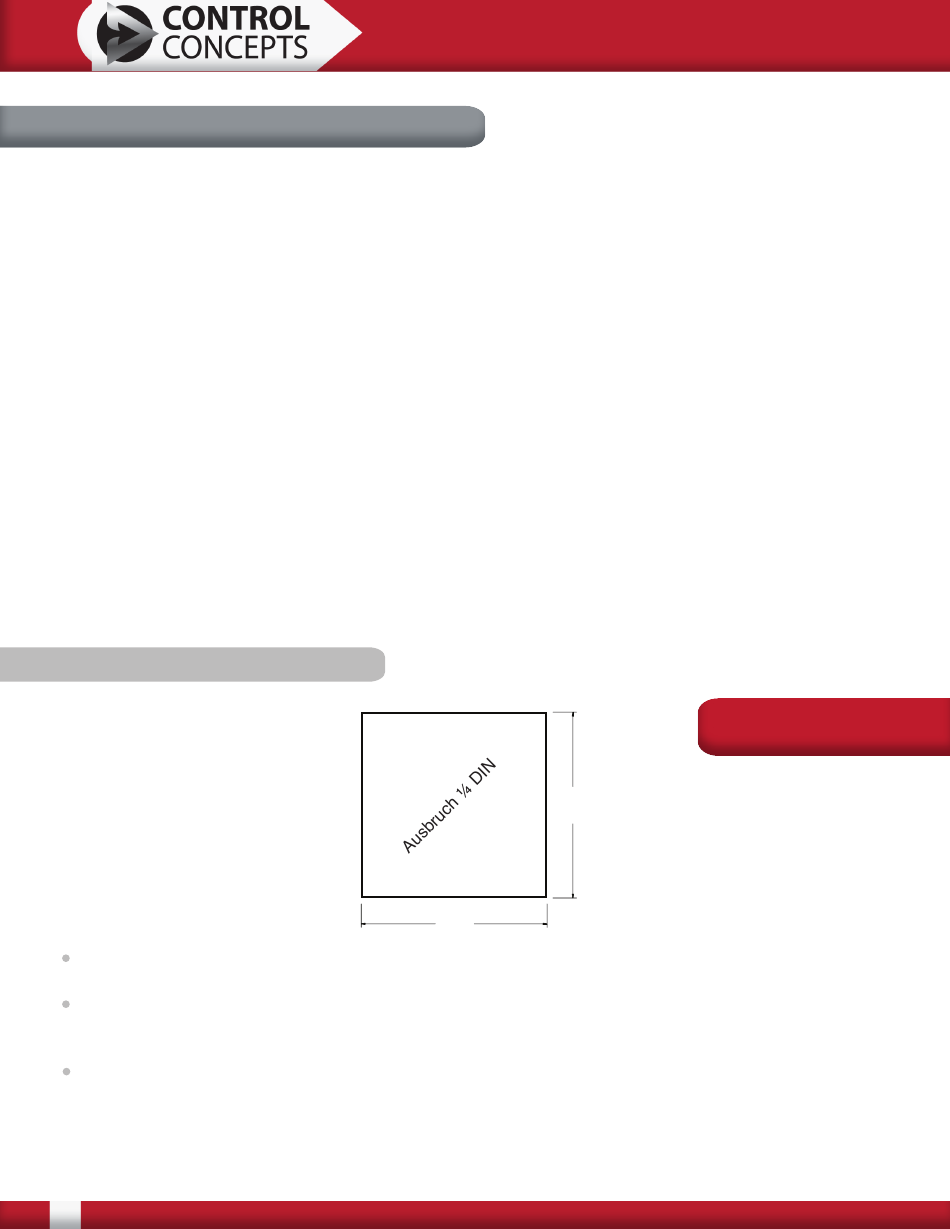

Abmessungen:
mm
