Control concepts COMPACT FUSION Installations- Und Wartungshandbuch Seite 20

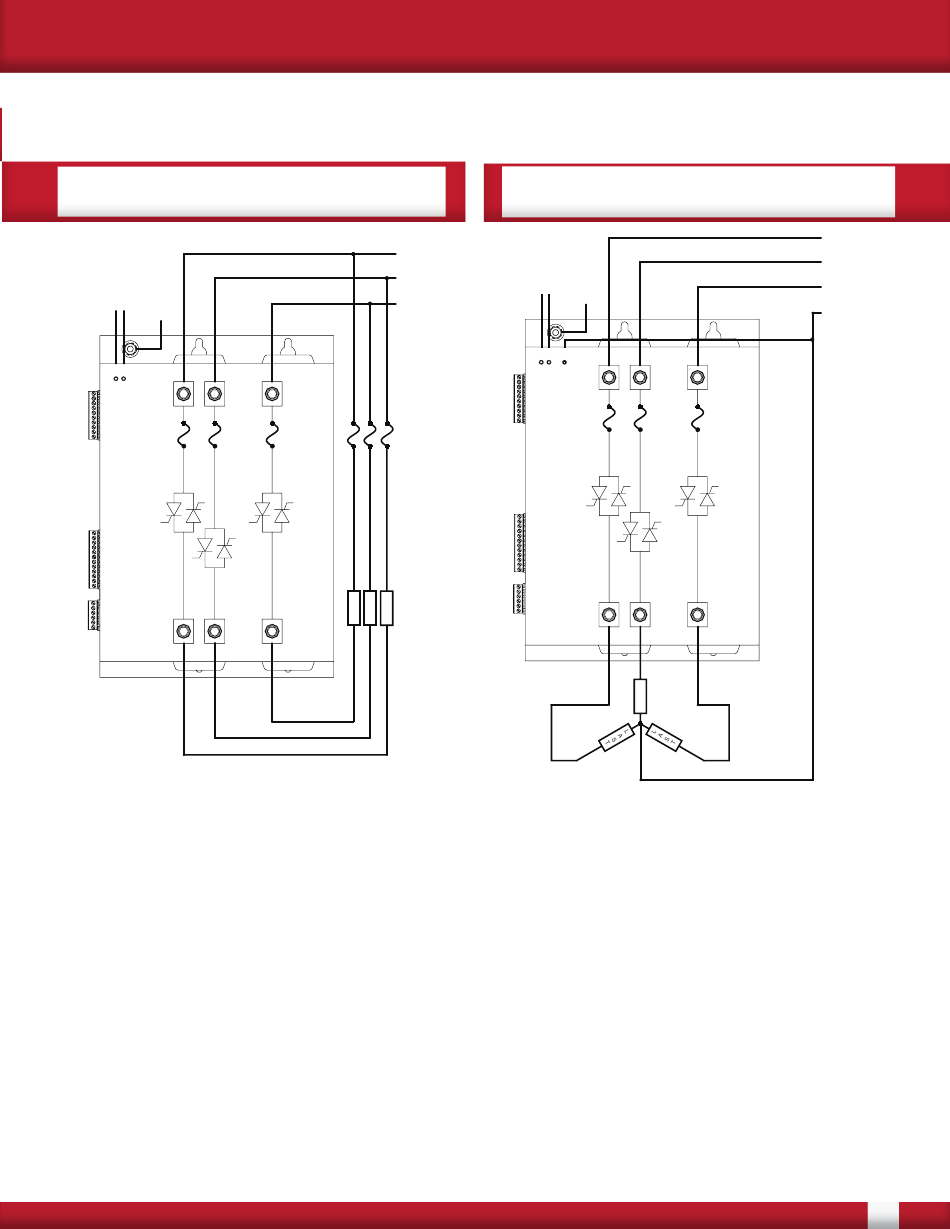

2.5.11 3-phasig, 3 gesteuerte Phasen -
Innendreiecklast
N L
P E
1 0 0 -2 4 0
V ac
Last 1
Aufgrund interner Aufschaltungsunterschiede zum
Betrieb einer Innendreiecklast muss ein zusätzlicher
Kabelbaum bestellt werden.
Wurde beim Kauf Innendreieck angegeben, wird
der Stromrichter vom Hersteller ab Werk mit einer
entsprechenden Innendreieckschaltung geliefert.
Wurde eine Innendreieckschaltung geordert, sind
ein zusätzlicher Kabelbaum und eine Anleitung zum
Wechsel auf eine Dreieck- oder 3-Leiter-Sternlast in
der Lieferung enthalten. Die Anleitung wird ebenfalls
in Anhang A gegeben.
Die Modellnummer enthält 0001 zur Angabe
der Konfiguration. Siehe Anhang B des
Benutzerhandbuches zur Aufschlüsselung der
Modellnummern.
© Control Concepts Inc., 2011
Phase 1
Phase 2
L L L
A A A
S S S
T T T
Last 2 Last 3
www.ccipower.com
2.5.12 3-phasig, 3 gesteuerte Phasen -
N L
P E
Phase 3
1 0 0 -2 4 0 R ef A
V ac
Last 1
Aufgrund interner Aufschaltungsunterschiede zum
Betrieb einer 4-Leiter-Sternlast muss ein zusätzlicher
Kabelbaum bestellt werden.
Wurde beim Kauf 4-Leiter-Sternlast angegeben, wird
der Stromrichter vom Hersteller ab Werk mit einer
entsprechenden 4-Leiter-Sternschaltung geliefert.
Wurde eine 4-Leiter-Sternschaltung geordert, sind
ein zusätzlicher Kabelbaum und eine Anleitung zum
Wechsel auf eine Dreieck- oder 3-Leiter-Sternlast in
der Lieferung enthalten. Die Anleitung wird ebenfalls
in Anhang B gegeben.
Die Modellnummer enthält 0002 zur Angabe
der Konfiguration. Siehe Anhang B des
Benutzerhandbuches zur Aufschlüsselung der
Modellnummern.
1-800-765-2799 Compact FUSION Installation Manual Revision 2.03
4-Leiter-Sternlast
Last 2 Last 3
L
A
S
T
Phase 1
Phase 2
Phase 3
Neutralleiter
