PCE N30P Bedienungsanleitung
Verwandte Anleitungen für PCE N30P
Inhaltszusammenfassung für PCE N30P
- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung PCE-N30P Version 1.0 13.02.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Einleitung ........................4 Lieferumfang ..........................4 Spezifikation ......................5 Gerätebeschreibung ....................6 Bemaßung ............................6 Tastenbeschreibung ........................7 Einbau ............................9 Elektrische Anschlüsse ........................9 Displaybeschreibung ........................10 Parameterbeschreibung ....................... -
Seite 3: Sicherheit
Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden. Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse und die Messleitungen auf sichtbare Beschädigungen überprüfen. -
Seite 4: Einleitung

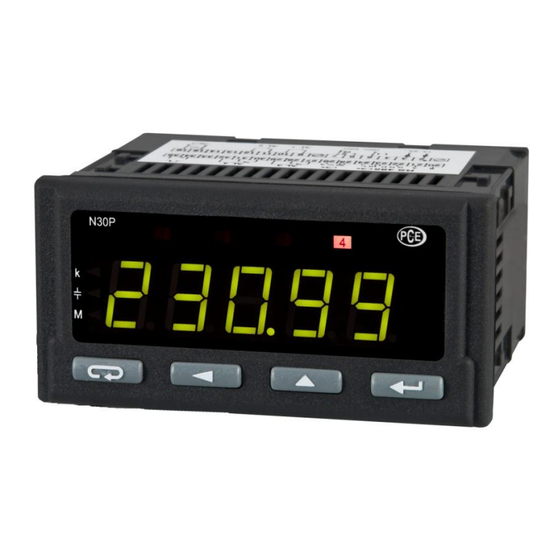

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Der Einbau-Leistungsmesser PCE-N30P ist eine Einbau-Anzeige, welche die wichtigsten Parameter eines Einphasennetzes erfasst und anzeigt. Aus den Größen Strom und Spannung berechnet dieser Einbau-Leistungsmesser die Schein-, Wirk- und Blindleistung sowie den Phasenverschiebungswinkel und den Leistungsfaktor. Außerdem wird auch die Durchschnittliche Leistung über 15 Minuten sowie die durchschnittliche Spannung über 10 Minuten berechnet. -
Seite 5: Spezifikation
96 mm x 48 mm x 93 mm Schalttafelausschnitt 92 mm x 45 mm (nach DIN) Versorgungsspannung PCE-N30P-1/3 85 ... 253 V AC (45 ... 65 Hz) oder DC PCE-N30P-2/4 20 ... 40V AC (45 ... 65 Hz) oder DC... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Bemaßung... -
Seite 7: Tastenbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Tastenbeschreibung - Enter Taste Halten Sie die Taste 3 Sekunden gedrückt um in den Einstellungsmodus zu gelangen Parameterauswahl im Menü Parameterwert ändern Bestätigen des veränderten Parameters - Inkrementier Taste Maximal Wert anzeigen Untermenü aufrufen Durchs Untermenü scrollen Ändern des angewählten Parameters - Digit wechseln –... - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 9: Einbau
BETRIEBSANLEITUNG www.warensortiment.de Einbau Befestigen Sie den Regler in der Platte, welche nicht dicker als 6mm sein sollte, mit Hilfe der 4 +0,6 Schrauben entsprechend der folgenden Abbildung. Der Schalttafelausschnitt in der Platte sollte 92 mm groß sein. Die Anzeige muss von vorn in den Ausschnitt eingeführt werden und die Versorgungsspannung darf nicht angeschlossen sein. -
Seite 10: Displaybeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Displaybeschreibung Gemessener Wert Alarmindikatoren Einheit Kapazitiver Blindanteil Bedienelemente... -
Seite 11: Parameterbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Parameterbeschreibung Parameter Beschreibung Bereich U – RMS Spannung I – RMS Strom P – Wirkleistung q – Blindleistung S – Scheinleistung PF – Phasenwinkel tG – Leistungsverhältnis FI – Phasenverschiebung FrEq – Frequenz tYP1 Anzeigegröße EPPoS – Wirkenergie am Eingang EPnog –... - Seite 12 BETRIEBSANLEITUNG www.warensortiment.de Parameter Beschreibung Bereich Überlauf des unteren Messbereiches; es wird -19999M – 99999M ovrLo auf dem Display angezeigt Überlauf des oberen Messbereiches; es wird ovrHi -19999 - 99999 auf dem Display angezeigt U – RMS Spannung I – RMS Strom P –...
- Seite 13 BETRIEBSANLEITUNG www.warensortiment.de Parameter Beschreibung Bereich Alarmsignalisierung; die Alarmindikatoren leuchten solange, bis die LEd1 Kombination oFF – Funktion ausgeschlatet LEd2 gedrückt wird. Diese on – Funktion eingeschaltet LEd3 Funktion betrifft nur die LEd4 Alarmindikatoren; die Alarmrelais sind von dieser Funktion nicht betroffen U –...
- Seite 14 BETRIEBSANLEITUNG www.warensortiment.de Parameter Beschreibung Bereich U – RMS Spannung I – RMS Strom P – Wirkleistung q – Blindleistung S – Scheinleistung PF – Phasenwinkel tG – Leistungsverhältnis FI – Phasenverschiebung unIt Beleuchtung der Einheit FrEq – Frequenz EPPoS – Wirkenergie am Eingang EPnog –...
-
Seite 15: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Initialisierung Nach dem Anschließen der Versorgungsspannung zeigt das Display N30O. Anschließend wird die aktuell aufgespielte Programmversion in Form von „x.xx“ angezeigt. Als nächstes wird das gemessene Eingangssignal angezeigt. Hierbei wird der Dezimalpunkt automatisch gesetzt. Gerät konfigurieren Nachdem Sie die Taste (mind. -
Seite 16: Fehlercodes
Überlauf des oberen Wertebereichs des Messbereichs Überlauf des unteren Wertebereichs des Messbereichs ErCAL Bitte senden Sie das Gerät zur Reparatur an die PCE Deutschland GmbH EroUt Bitte senden Sie das Gerät zur Reparatur an die PCE Deutschland GmbH Er EE falsche Parametrierung im Gerät. -
Seite 17: Modbus Protokoll
MODBUS Protokoll Das PCE-N30P unterstützt die Kommunikation über die serielle Schnittstelle RS485 mit MODBUS Protokoll. Das Gerät kann mit anderen Geräten bzw. mit einem PC kommunizieren. Die Programmierung des Gerätes kann auch über die RS485 Schnittstelle mittels der Software und eines PCs vorgenommen werden. -
Seite 18: Eingebaute Funktionen
BETRIEBSANLEITUNG www.warensortiment.de Eingebaute Funktionen Das PCE-N30P unterstützt folgende MODBUS Funktionen: 03 – Lesen von n-Registern 16 – Schreiben von n-Registern 17 – Identifizierung eines Slave-Devices Registerübersicht Hinweis: Alle angegebenen Adressen sind physische Adressen. In manchen Programmierumgebungen werden logische Adressen benutzt, d.h. dass alle hier beschriebenen Adressen um 1 erhöht werden müssen. -
Seite 19: 6.4.1 Register Mit Schreib- Und Lesezugriff
BETRIEBSANLEITUNG www.warensortiment.de 6.4.1 Register mit Schreib- und Lesezugriff Symbol Bereich Beschreibung 4000 0 - 16 Eingangstyp Wert Beschreibung U – RMS Spannung I – RMS Strom P – Wirkleistung q – Blindleistung S – Scheinleistung PF – Phasenwinkel tG – Leistungsverhältnis FI –... - Seite 20 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich Beschreibung M 000,00 M 0000,0 M 00000 0 – 2 4010 CoLdo Displayfarbe, wenn Wert kleiner als coLLo Wert Beschreibung grün orange 0 – 2 4011 CoLbE Displayfarbe, wenn Wert größer als coLLo und kleiner als CoLHi Wert Beschreibung grün...
- Seite 21 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich Beschreibung q – Blindleistung S – Scheinleistung PF – Phasenwinkel tG – Leistungsverhältnis FI – Phasenverschiebung FrEq – Frequenz EPPoS – Wirkenergie am Eingang EPnog – Wirkenergie am Ausgang EqPoS – Blindenergie am Eingang Eqnog – Blindenergie am Ausgang PAv –...
- Seite 22 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich Beschreibung 0 – 3 4031 bAud Baudrate Wert Beschreibung 4800 Bit/s 9600 Bit/s 19200 Bit/s 38400 Bit/s 0 – 3 4032 prot MODBUS Arbeitsmodus Wert Beschreibung RTU 8N2 RTU 8E1 RTU 8O1 RTU 8N1 0 – 247 4033 Addr RS485 Adresse des Gerätes;...
- Seite 23 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich Beschreibung nicht löschen löschen 4041 C_PAv 0, 1 Mittelwertbildung der Leistung über 15 Minuten starten Wert Beschreibung keine Operation starten 4042 C_UAv 0, 1 Mittelwertbildung der Spannung über 10 Minuten starten Wert Beschreibung keine Operation starten 4043 LI_0 0, 1...
- Seite 24 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich -19999M – 99999M 7200 7600 CoLLo -19999M – 99999M CoLHi 7202 7601 -19999M – 99999M ovrLo 7204 7602 -19999M – 99999M 7206 7603 ovrHI -19999M – 99999M PRL1 7208 7604 -19999M – 99999M 7210 7605 PrH1 -19999M –...
-
Seite 25: 6.4.2 Register Mit Lesezugriff
BETRIEBSANLEITUNG www.warensortiment.de 6.4.2 Register mit Lesezugriff Name Einheit 7000 7500 Kennung 7002 7501 Status 7004 7502 Kontrolle 7006 7503 Minimum 7008 7504 Maximum 7010 7505 angezeigter Wert 7012 7506 reserviert 7014 7507 reserviert 7016 7508 reserviert 7018 7509 7020 7510 7022 7511 7024... - Seite 26 BETRIEBSANLEITUNG www.warensortiment.de Name Einheit 7080 7540 FI_max ° 7082 7541 FrEq_min 7084 7542 FrEq_max 7086 7543 PAv_min 7088 7544 PAv_max 7090 7545 UAv_min 7092 7546 UAv_max 7094 7547 FAv_min 7096 7548 FAv_max 7098 7549 EP_PoS1 100MWh 7100 7550 EP_PoS2 7102 7551 EP_nEG1 100MWh...
-
Seite 27: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden. -
Seite 28: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
