Kapitel 1: Produkteinführung; Motherboard-Übersicht - Asus Prime H310M-A R2.0 Bedienungsanleitung

Produkteinführung
Motherboard-Übersicht
• Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente
anfassen.
• Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder
berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das
Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt
werden.
• Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung
ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann
zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
• Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards.
Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-
Komponenten führen.
Platzieren Sie diese
Seite in Richtung des
Gehäuses
16
15
14

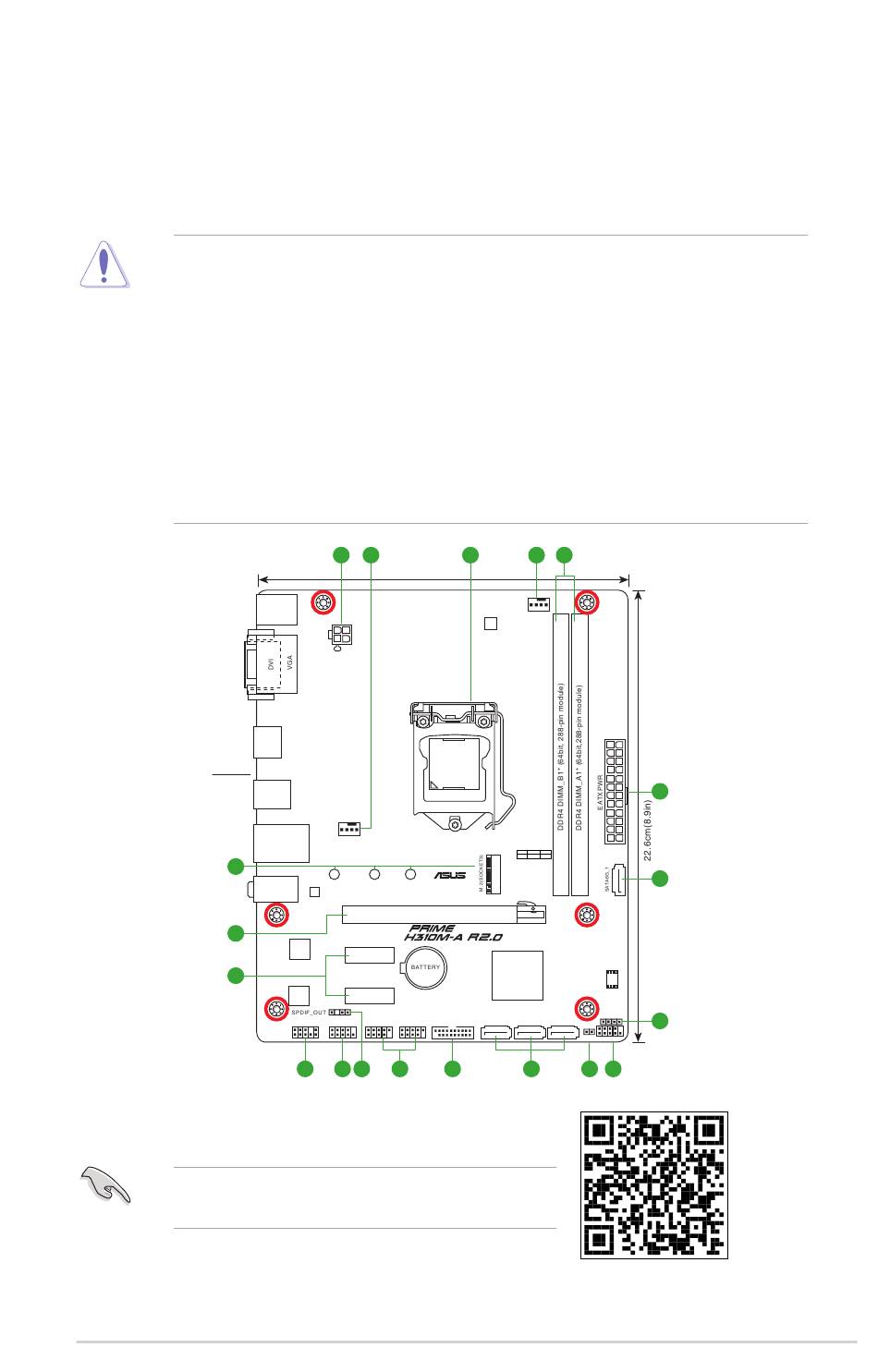

Scannen Sie den QR-Code, um detaillierte
Definitionen der Pins zu erhalten.
