Inhaltszusammenfassung für Asus PRIME Z490-A

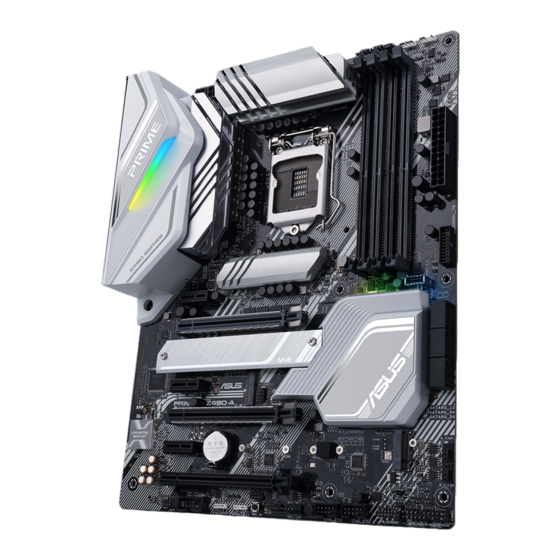

- Seite 1 PRIME Z490-A...
-
Seite 2: Erste Ausgabe Februar 2020
Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ....................v Über dieses Handbuch ....................vi PRIME Z490-A Spezifikationsübersicht ..............vii Anschlüsse mit gemeinsam genutzter Bandbreite ............ xi Verpackungsinhalt ......................xiii Installationswerkzeuge und Komponenten ............... xiv Kapitel 1: Produkteinführung Bevor Sie beginnen ..................1-1 Motherboard-Layout ..................1-2... - Seite 4 Anhang Hinweise ........................A-1 ASUS Kontaktinformation ...................A-6...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 7: Prime Z490-A Spezifikationsübersicht
Speicher Dual-Kanal-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 1 x DisplayPort 1.4* 1 x HDMI 1.4b Grafik * Unterstützt DisplayPort 1.4 mit einer maximalen Auflösung von 4096 x 2304... -
Seite 8: Audioausstattung
PRIME Z490-A Spezifikationsübersicht 1 x Intel I225-V Ethernet Ethernet M.2 Steckplatz (Key E) (Das WLAN-Modul ist separat erhältlich.) WLAN & Bluetooth USB hinten (insgesamt 8 Anschlüsse) 4 x USB 3.2 (Gen2) Anschlüsse (3 x Typ-A und 1 x USB Typ-C) 2 x USB 3.2 (Gen1) Anschlüsse (2 x Typ-A) - Seite 9 1 x 20-3-poliger System-Panel-Header mit Gehäuseeingriffserkennung 1 x Header für thermische Sensoren 1 x Thunderbolt Header ASUS 5X PROTECTION III - ASUS DIGI+ VRM - Digital Power Design mit Dr. MOS - Verbesserter ASUS DRAM-Überstromschutz - ASUS ESD Guards - ASUS LANGuard - ASUS-Überspannungsschutz...
- Seite 10 DTS:X Ultra UEFI BIOS AI-Übertaktung Anleitung ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Modus FlexKey 192 (128+64) Mb Flash ROM, UEFI AMI BIOS BIOS WOL für PME, PXE Handhabbarkeit...
-
Seite 11: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration PCIEX16_1 PCIEX16_2 Konfiguration PCIEX1_2 M.2 Steckplatz (Key E) Konfiguration M.2_1 V (PCIe/SATA Modus) V (PCIe Modus) SATA_2 Konfiguration M.2_2 SATA_56... - Seite 12 • Der PCIEX1_2 Steckplatz teilt die Bandbreite mit dem M.2 Steckplatz (Key E). • Der M.2_1 teilt die Bandbreite mit dem SATA_2. • Der M.2_2 Steckplatz teilt die Bandbreite mit SATA_56. Wenn der M.2_2 Steckplatz im PCIe x4 Modus arbeitet, dann wird der SATA_56 deaktiviert.
-
Seite 13: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x PRIME Z490-A Motherboard Kabel 3 x SATA 6 Gb/s Kabel 1 x Lüfterhalterung 1 x M.2 Gummistückpaket Sonstiges 1 x M.2 SSD Schraubenpaket 1 x M.2 Key E Schraubenpaket 1 x Q-Connector Installationsdatenträger... -
Seite 14: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten. -
Seite 15: Produkteinführung
Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. PRIME Z490-A... -
Seite 16: Motherboard-Layout
Motherboard-Layout Kapitel 1: Produkteinführung... - Seite 17 15. CPU-Überspannungs-Jumper 1-19 16. Frontblenden-Audio-Header 1-20 17. M.2 Steckplatz (Key E) 1-20 18. Ein-/Austaste 1-21 19. System-Panel-Header 1-22 20. Thermischer Sensor-Header 1-23 21. Thunderbolt Header 1-24 22. Q-LEDs 1-25 23. Standby-Leistung-LED 1-25 24 LED für 8-poligen Stromstecker 1-26 PRIME Z490-A...
-
Seite 18: Cpu-Sockel
Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 19: Dimm-Steckplätze
Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen PRIME Z490-A... - Seite 20 Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
-
Seite 21: Erweiterungssteckplätze
Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In den folgenden Tabellen finden Sie die empfohlene VGA-Konfiguration und Hyper M.2- Konfiguration. PRIME Z490-A... -
Seite 22: Empfohlene Vga-Konfiguration
Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 3.0 x16_1 PCIe 3.0 x16_2 PCIe 3.0 x16_3 • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. • Stellen Sie sicher, dass Sie den 8-poligen und 4-poligen Stromstecker anschließen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. -
Seite 23: Lüfter- Und Pumpen-Header
Stellen Sie sicher, dass das Kabel vollständig in den Header eingesteckt ist. Verbinden Sie bei Wasserkühlungssystemen den Pumpenanschluss mit dem W_PUMP+- Header. Header Max. Max. Standard- Gemeinsame Stromstärke Leistung geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit M.2_FAN Q-Fan-gesteuert W_PUMP+ Volle Geschwindigkeit PRIME Z490-A... -
Seite 24: Stromanschlüsse
Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. •... -
Seite 25: M.2-Steckplatz
PCIe x4 Modus arbeitet, dann wird der SATA_56 deaktiviert. Passen Sie die BIOS- Einstellungen zur Nutzung von M.2-PCIE-Geräten im X4 Modus an. • Die M.2 Steckplätze unterstützen IRST (Intel Rapid Storage Technologie). Das M.2 SSD-Modul muss separat erworben werden. PRIME Z490-A 1-11... -
Seite 26: Sata 6Gb/S Anschluss
Wenn der M.2_2 Steckplatz bestückt ist und bei x2 Geschwindigkeit arbeitet, dann wird der SATA6G_56 bei x2 Geschwindigkeit ausgeführt. • Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. Kapitel 1: Produkteinführung 1-12... -
Seite 27: Usb 3.2 (Gen2) Frontblendenanschluss
USB 3.2 (Gen2)-Anschlüsse zu verbinden. Der USB 3.2 (Gen2)-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. • Das USB 3.2 (Gen2)-Modul muss separat erworben werden. • Besuchen Sie bitte die ASUS-Webseite für die aktuellste Liste qualifizierter Händler, um eine Liste der kompatiblen Geräte zu finden. PRIME Z490-A 1-13... -
Seite 28: Usb 3.2 (Gen1)-Header
USB 3.2 (Gen1)-Header Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s. Das USB 3.2 (Gen1)-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-14... -
Seite 29: Usb 2.0-Header
Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. PRIME Z490-A 1-15... -
Seite 30: Ansteuerbarer Aura (Gen2)-Header
Ansteuerbarer AURA (Gen2)-Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen. -
Seite 31: Aura Rgb-Header
Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. PRIME Z490-A 1-17... -
Seite 32: Cmos-Löschen-Header
CMOS-Löschen-Header Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. -
Seite 33: Com-Anschluss-Header
Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU, einstellen. Legen Sie die Pins 2-3 fest, um die CPU-Spannungseinstellung zu erhöhen, oder legen Sie die Pins 1-2 fest, um die standardmäßige CPU-Spannungseinstellung zu verwenden. PRIME Z490-A 1-19... -
Seite 34: Frontblenden-Audio-Header
Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio- E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. M.2 Steckplatz (Key E) Der M.2 WLAN-Steckplatz ermöglicht Ihnen, ein M.2 WLAN-Modul zu installieren (E-Key, Typ 2230). -
Seite 35: Ein-/Austaste
Die LED in der Nähe der Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. PRIME Z490-A 1-21... -
Seite 36: System-Panel-Header
System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED-Header (PLED) Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet. -
Seite 37: Thermischer Sensor-Header
Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen. Der thermische Sensor ist separat erhältlich. PRIME Z490-A 1-23... -
Seite 38: Thunderbolt Header
Thunderbolt Header Der Thunderbolt-Header ermöglicht Ihnen, eine Thunderbolt-E/A-Zusatzkarte zu verbinden, die von der Intel Thunderbolt Technologie unterstützt wird, sodass Sie bis zu sechs Thunderbolt-fähige Geräte und einen DisplayPort-fähigen Bildschirm in einer Reihenschaltungskonfiguration anschließen können. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. Kapitel 1: Produkteinführung 1-24... -
Seite 39: Q-Leds
Die Bereitschafts-LED leuchtet, um damit anzuzeigen, dass das System eingeschaltet, im Ruhezustand, im Soft-Off-Modus oder an eine Stromquelle angeschlossen ist. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. PRIME Z490-A 1-25... -
Seite 40: Led Für 8-Poligen Stromstecker
LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. Kapitel 1: Produkteinführung 1-26... -
Seite 41: Kapitel 2: Grundinstallation
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. PRIME Z490-A... - Seite 42 Kapitel 2: Grundinstallation...
-
Seite 43: Installation Des Kühlsystems
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter PRIME Z490-A... -
Seite 44: So Installieren Sie Einen Aio-Kühler
So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP / W_PUMP+ CPU_FAN CPU_OPT Kapitel 2: Grundinstallation... -
Seite 45: Dimm Installation
2.1.3 DIMM Installation Entfernen eines DIMMs PRIME Z490-A... -
Seite 46: Installation
2.1.4 M.2 Installation • Das M.2 Gummipad ist optional für die Installation eines einseitigen M.2 Speichergeräts. Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseitiges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. - Seite 47 • Der M.2 Kühlkörper kann im M.2_1 Steckplatz oder im M.2_2 Steckplatz installiert werden. • Das M.2 SSD ist separat erhältlich. PRIME Z490-A...
-
Seite 48: Installation Der Lüfterhalterung
2.1.5 Installation der Lüfterhalterung Wenn Sie während des Übertaktens Einstellungen für eine hohe Leistung verwenden wollen, stellen Sie sicher, dass Sie die Lüfterhalterung für zusätzliche Lüfter installieren. • Sie können 12V (1A, 12W), 40 mm x 40 mm Lüfter oder 50 mm x 50 mm Lüfter installieren. -
Seite 49: Motherboard Installation
E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. PRIME Z490-A... -
Seite 50: Atx Stromversorgung
2.1.7 ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. Kapitel 2: Grundinstallation 2-10... -
Seite 51: Sata-Geräteanschlüsse
2.1.8 SATA-Geräteanschlüsse ODER PRIME Z490-A 2-11... -
Seite 52: E/A-Anschlüsse Auf Der Frontseite
2.1.9 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den USB 3.2 Q-Connector (Gen2) Anschluss USB 3.2 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.2 So installieren Sie den USB 2.0... -
Seite 53: Erweiterungskarte Installieren
2.1.10 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren PRIME Z490-A 2-13... -
Seite 54: So Installieren Sie Die Thunderboltex 3-Tr Karte
So installieren Sie die ThunderboltEX 3-TR Karte 6-poliger PCIe-Stromanschluss Der USB Typ- C-Anschluss verbindet Thunderbolt-Geräte. Der MiniDP- Eingang wird mit dem DP-Ausgang auf dem Motherboard oder einer VGA-Karte USB 2.0-Header verbunden. Thunderbolt Header Stellen Sie sicher, dass die ThunderboltEX 3-TR Karte in einem PCIe-Steckplatz von PCH installiert ist. -
Seite 55: Installation Des M.2 Wlan-Moduls Und Der Antenne
2.1.11 Installation des M.2 WLAN-Moduls und der Antenne Installieren des M.2 WLAN-Moduls • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN- Antenne fest an den WLAN-Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. -
Seite 56: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse DisplayPort USB 3.2 (Gen2) Typ-A Anschluss 3 Intel I225-V Ethernet-Anschluss HDMI-Anschluss USB 2.0 Anschlüsse 12 und 13 USB 3.2 (Gen2) Typ-A Anschlüsse 1 und 2 USB 3.2 (Gen2) Typ-C Anschluss C4 USB 3.2 (Gen1) Typ-A Anschlüsse 9 und 10 Optischer S/PDIF-Ausgang Audio-Buchsen**... -
Seite 57: Audio E/A-Anschlüsse
Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher 2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern PRIME Z490-A 2-17... - Seite 58 Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-18...
-
Seite 59: Anschluss Von 7.1-Kanal Lautsprechern
Anschluss von 7.1-Kanal Lautsprechern PRIME Z490-A 2-19... -
Seite 60: Erstmaliges Starten
Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. -
Seite 61: Kennenlernen Des Bios-
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 62: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test (POST). -
Seite 63: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 64: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass Sie... -
Seite 65: Raid Konfigurationen
Das Motherboard verfügt über die Intel Rapid Storage Technologie, die RAID 0-, RAID 1-, RAID 5- und RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. - Seite 66 Kapitel 3: BIOS-Setup...
-
Seite 67: Anhang
