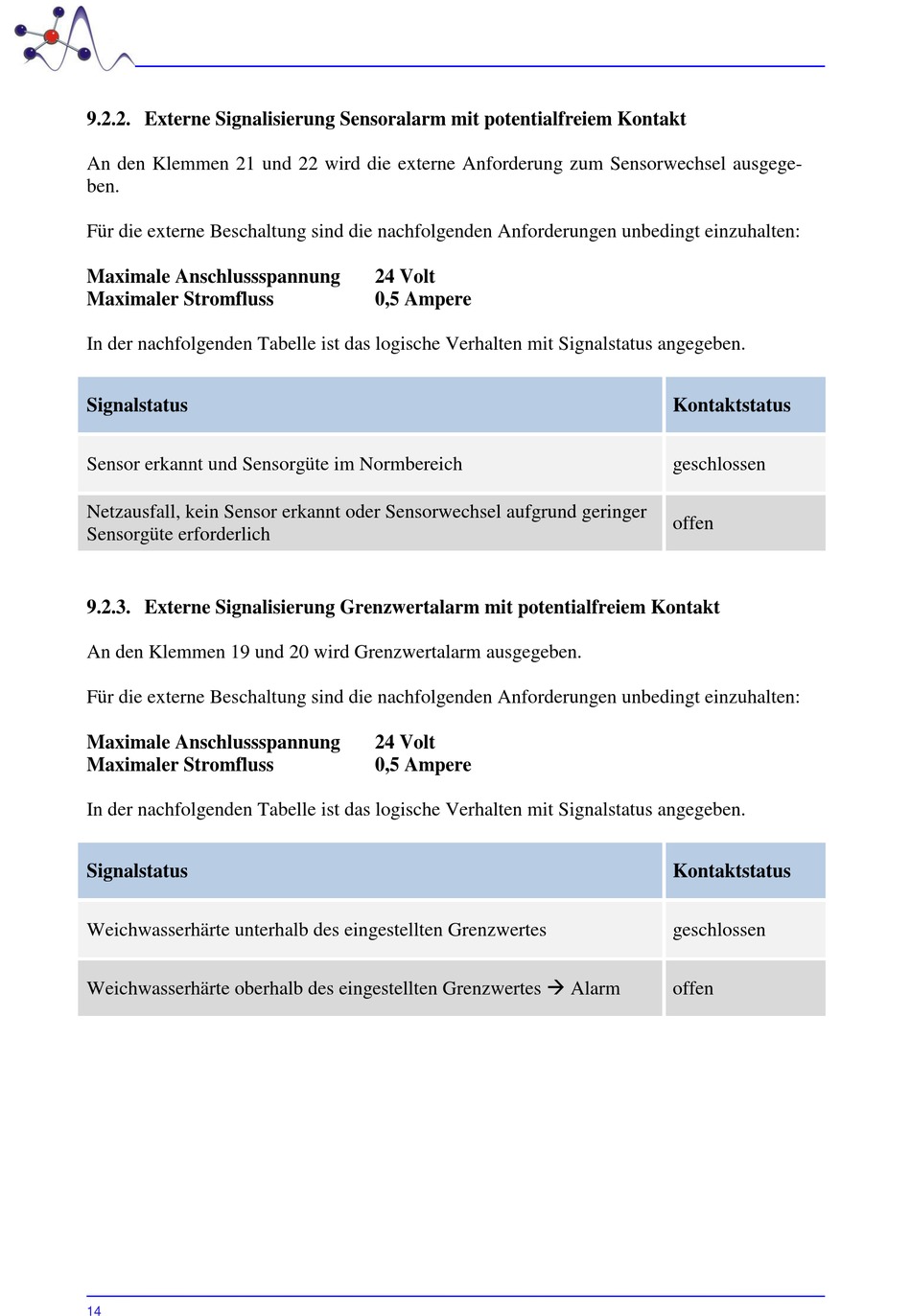

9.2.2. Externe Signalisierung Sensoralarm mit potentialfreiem Kontakt

An den Klemmen 21 und 22 wird die externe Anforderung zum Sensorwechsel ausgege-
ben.
Für die externe Beschaltung sind die nachfolgenden Anforderungen unbedingt einzuhalten:
Maximale Anschlussspannung
Maximaler Stromfluss
In der nachfolgenden Tabelle ist das logische Verhalten mit Signalstatus angegeben.
Signalstatus
Sensor erkannt und Sensorgüte im Normbereich
Netzausfall, kein Sensor erkannt oder Sensorwechsel aufgrund geringer
Sensorgüte erforderlich

9.2.3. Externe Signalisierung Grenzwertalarm mit potentialfreiem Kontakt

An den Klemmen 19 und 20 wird Grenzwertalarm ausgegeben.
Für die externe Beschaltung sind die nachfolgenden Anforderungen unbedingt einzuhalten:
Maximale Anschlussspannung
Maximaler Stromfluss
In der nachfolgenden Tabelle ist das logische Verhalten mit Signalstatus angegeben.
Signalstatus
Weichwasserhärte unterhalb des eingestellten Grenzwertes
Weichwasserhärte oberhalb des eingestellten Grenzwertes  Alarm
14
24 Volt
0,5 Ampere
24 Volt
0,5 Ampere
Kontaktstatus
geschlossen
offen
Kontaktstatus
geschlossen
offen
