Inhaltszusammenfassung für Ofs Softcontrol-V-UE
- Seite 1 Softcontrol-V-UE Einbau- und Betriebsanleitung Version 2.2...
-
Seite 3: Inhaltsverzeichnis
Mechanische Installation ....................9 9.1.1. Übersicht Anschlüsse ....................9 9.2. Elektrische Installation ....................10 9.2.1. Klemmenbelegung Softcontrol-V-UE ............... 11 9.2.2. Externe Signalisierung Sensoralarm mit potentialfreiem Kontakt ......12 9.2.3. Externe Signalisierung Grenzwertalarm mit potentialfreiem Kontakt ...... 12 9.2.4. 4 ... 20 mA-Stromschleife zur Messwertausgabe ............13 9.2.5. -
Seite 4: Hersteller
+49 36602 51 24-29 info@water-monitoring.com www.water-monitoring.com 2. Bestimmungsgemäße Verwendung Softcontrol-V-UE ist ein Online-Wasserhärtemesssystem zur kontinuierlichen Überwachung der Wasserhärte hinter einer Verschneideinrichtung. 3. Garantie Der Hersteller übernimmt für das Gerät eine Garantie von 2 Jahren ab Auslieferung. Ausge- nommen davon ist der ionenselektive Sensor. -
Seite 5: Lizenzbedingungen
5. Lizenzbedingungen Der Anwender erhält mit dem Erwerb des Gerätes ein ausschließliches, nicht übertragbares Nutzungsrecht der vom Hersteller installierten Software. Die Nutzung ist ausschließlich für den Betrieb des erworbenen Gerätes genehmigt. Eine widerrechtliche Nutzung, Weitergabe, Kopierung oder Recompilierung der Software ist verboten. Für erworbene Software-Updates gelten die gleichen Bedingungen. -
Seite 6: Sicherheitshinweise
Das Gerät ist vor direkter Nässeeinwirkung und unberechtigten mechanischen oder elektrischen Eingriffen zu schützen. Softcontrol-V-UE besitzt Schutzklasse I und darf nur mit einer Netzspannung von 230 Volt und 50 Hz mit ständig wirksamer Schutzerdung über eine leicht zugängliche Schutzkontaktsteckdose betrieben werden. Zur Trennung vom Netz ist grundsätzlich der Schutzkontaktstecker des Gerätes zu verwenden. -
Seite 7: Allgemeine Funktionsübersicht

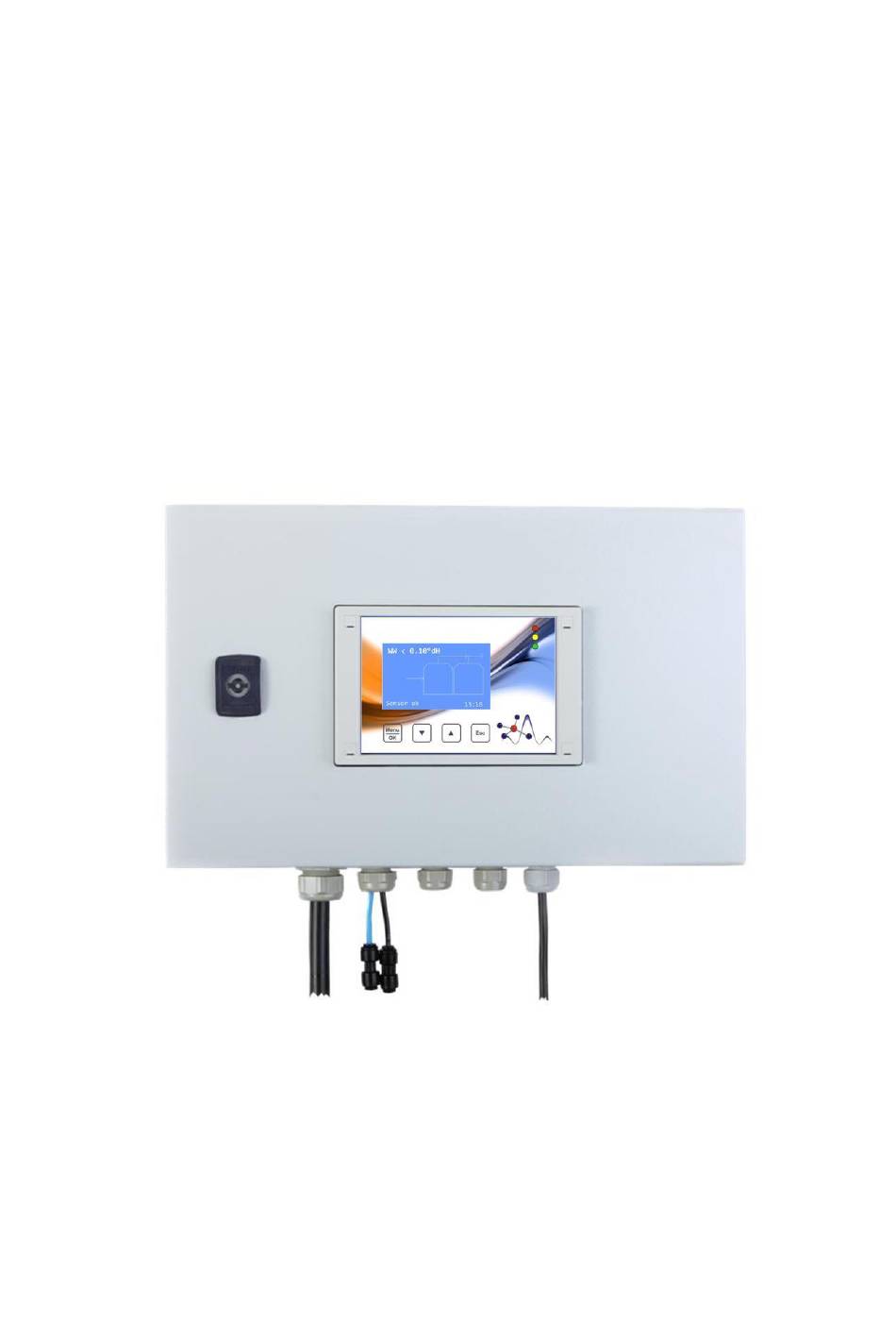

7. Allgemeine Funktionsübersicht Softcontrol-V-UE entnimmt im Bypassverfahren am Eingang einer Enthärtungsanlage sowie an einer Rohrstelle der Verschnittwasserleitung mit guter Durchmischung der Wässer zyk- lisch Roh- und Verschnittwasser, bestimmt die Härtedifferenz zwischen den Wässern und stellt entsprechend ein Stromausgangssignal im Bereich von 4 … 20 mA. Gleichzeitig werden ein unterer und ein oberer Grenzwert für die Verschnittwasserhärte überwacht. -
Seite 8: Kennzeichen
8. Kennzeichen ➢ Eingabe der Rohwasserhärte im Bereich von 1°dH bis 60,0°dH ➢ Kalibriermöglichkeit durch Vorgabe des Ist-Wertes der Verschnittwasserhärte im Bereich von 1°dH bis 60,0°dH ➢ Vorgabe eines unteren und eines oberen Grenzwertes für die Verschnittwasserhärte im Bereich von 1°dH bis 60,0°dH Die Differenz zwischen unterem und oberem Grenzwert muss dabei mindestens 3°dH betragen. -
Seite 9: Installation
9. Installation 9.1. Mechanische Installation Softcontrol-V-UE ist in unmittelbarer Nähe der zu überwachenden Enthärtungsanlage als Wandgerät mit einer Montagefläche von 400 x 300 mm (Breite x Höhe) zu installieren. Zur Halterung sind an der vorgesehenen Montagefläche 2 Stück M8-Schrauben horizontal im Ab- stand von 360 mm, vorzugsweise in Augenhöhe, entsprechend dem Untergrund zu installie-... -
Seite 10: Elektrische Installation
9.2. Elektrische Installation Die für den Anwender relevanten elektrischen Anschlüsse befinden sich an der Unterseite der Controllerkarte. Netzteil Sensor Typ 630 Signale Der Anschluss der ein- und ausgehenden Signalleitungen erfolgt gemäß der im nachfolgenden Abschnitt angegebenen Tabelle an den Reihenklemmen an der Unterseite der Controllerkarte. Litzenleiter sind mit passenden Aderendhülsen zu versehen. -
Seite 11: Klemmenbelegung Softcontrol-V-Ue
9.2.1. Klemmenbelegung Softcontrol-V-UE Der elektrische Anschluss erfolgt gemäß nachfolgender Tabelle (nur beschaltete Klemmen aufgeführt): Kl. Belegung Bemerkung Farbe Versorgungsspannung Masse braun Versorgungsspannung 24V weiß GND – Digitalausgang des Sensors weiß Digitalausgang des Sensors schwarz GND - Schirm des Sensorkabels schwarz... -
Seite 12: Externe Signalisierung Sensoralarm Mit Potentialfreiem Kontakt
9.2.2. Externe Signalisierung Sensoralarm mit potentialfreiem Kontakt An den Klemmen 21 und 22 wird die externe Anforderung zum Sensorwechsel ausgege- ben. Für die externe Beschaltung sind die nachfolgenden Anforderungen unbedingt einzuhalten: Maximale Anschlussspannung 24 Volt Maximaler Stromfluss 0,5 Ampere In der nachfolgenden Tabelle ist das logische Verhalten mit Signalstatus angegeben. Signalstatus Kontaktstatus Sensor erkannt und Sensorgüte im Normbereich... -
Seite 13: Ma-Stromschleife Zur Messwertausgabe
9.2.4. 4 ... 20 mA-Stromschleife zur Messwertausgabe Die gemessene Verschnittwasserhärte wird über eine 4 ... 20 mA-Stromschleife an den Klemmen 13 und 14 ausgegeben (Klemme 14 = positives Potential, Klemme 13 = GND). Die Verschnitt- wasserhärte wird linear gemäß der eingestellten Werte für den 4 mA-Wert und den 20 mA-Wert ausgegeben. -
Seite 14: Übersicht Elektrische Anschlüsse
9.2.7. Übersicht elektrische Anschlüsse 4..20mA Alarm Alarm Wasserzähler Freigabe Grenzwert Sensor Messung Wasserzähler... -
Seite 15: Hydraulische Installation
9.3. Hydraulische Installation Erst nach fester Wandmontage ist die hydraulische Installation der Zuflüsse, des Abflusses und des Sensors wie folgt vorzunehmen: 1. Stecker vom Leitwertsensor entfernen und Messkammer aus Halterung herausziehen. Schutzkappe vom neuen Sensor abziehen und Sensor senkrecht bis zum Anschlag in die Messkammer einstecken. - Seite 16 Vorgeschaltete Feinfilter können entfallen, wenn durch vorhandene Filtersysteme Verunreini- gungen durch Schmutzpartikel in den Probenahmeventilen ausgeschlossen werden können! Sensorkabel mit Stecker Ventil Verschnittwasser (VW) Sensor Ventil Rohwasser (RW) Typ 630 Anschluss Verschnittwasser (VW) Anschluss Rohwasser (RW) Halterung Messkammer Durchfluss- messkammer Leitwert- sensor Anschluss...
-
Seite 17: Inbetriebnahme
10.1. Erläuterungen vor Inbetriebnahme Erst nach erfolgreicher Installation des Gerätes an die Enthärtungsanlage kann die Inbetrieb- nahme von Softcontrol-V-UE erfolgen. Die Enthärtungsanlage darf nicht gestört sein und entsprechende Weichwasserqualität sollte am Ausgang vorhanden sein. Vor der Inbetriebnahme sind der aktuelle Rohwasserwert am Eingang der Enthärtungsanlage und der zu überwachende Verschnittwassergrenzwert zu bestimmen. -
Seite 18: Displayanzeige Im Messmodus
10.2.1. Displayanzeige im Messmodus Genereller Aufbau In der oberen Zeile steht das Messergebnis. Es wird der gemessene Messwert ausgegeben. Ist die Messung nicht aktiv, so wird kein Messwert angezeigt. In der zweiten Zeile von unten wird der Sensorstatus dargestellt („Sensor ok“, “S↓↓“ oder“ S↓“). -
Seite 19: Parametrierung
10.3. Parametrierung Nachfolgend wird auf die Parametrierung des Gerätes eingegangen. Diese Parametrierung darf grundsätzlich nur von berechtigtem Fachpersonal durchgeführt werden. Bestimmte Me- nüpunkte sind durch ein Passwort geschützt. Während der Parametrierung gilt ein Timeout von 30 Sekunden, d.h. wenn länger als 30 Se- kunden keine Taste gedrückt wird, so wird die Parametrierung abgebrochen. -
Seite 20: Allgemeine Parametrierung
10.3.1. Allgemeine Parametrierung Menüpunkt Beschreibung Grundeinstellung Eingabe der Rohwasserhärte im „Rohwasserhaerte“ Bereich von 1 … 60 °dH 10,0 °dH in Schritten von 1 °dH Eingabe des unteren Grenzwertes im „unterer Grenzwert“ Bereich von 1 … 60 °dH 5,0 °dH in Schritten von 0,5 °dH Eingabe des oberen Grenzwertes im „oberer Grenzwert“... -
Seite 21: Inbetriebnahme
Durch die grün leuchtende LED „Online“ wird der aktive Betrieb des Gerätes angezeigt. Ein zyklisches kurzes Blinken der grünen LED zeigt, dass die internen Kontrollfunktionen aktiv sind und Softcontrol-V-UE ordnungsgemäß arbeitet. Die festgelegten Prozessparameter (siehe auch Tabelle unter „Parametrierung“) müssen jetzt... -
Seite 22: Datenspeicherung Auf Usb-Stick
10.5. Datenspeicherung auf USB-Stick Softcontrol-V-UE bietet die Möglichkeit, Messwerte und Statusinformationen auf einem USB-Stick aufzuzeichnen. Die Aufzeichnung startet automatisch, wenn ein USB-Stick an die Controllerkarte angesteckt wird. Die Aufzeichnung erfolgt als Textdatei im ASCII-Format. Alle Datenfelder sind durch ein Semikolon voneinander getrennt, so dass die abgespeicherten Daten einfach in Microsoft- EXCEL eingelesen werden können. -
Seite 23: Funktionstests
10.6. Funktionstests Test externe Signalisierung Sensorwechsel Im Fall einer externen Signalisierung wird das Servicerelais für Sensorwechsel stromlos ge- schalten, so dass der Relaiskontakt öffnet. Durch Ziehen des Netzsteckers kann dieser Fehler- fall einfach simuliert werden, womit auch die externe Signalisierung eines Netzausfalles am Gerät ermöglicht wird. -
Seite 24: Service
11. Service 11.1. Lieferung/Transport/Lagerung des Härtesensors Jeder Härtesensor besitzt eine Sensornummer, die diesen eindeutig identifiziert. Vor Ausliefe- rung wurde durch eine Endkontrolle die Sensorqualität geprüft und nachgewiesen. Zum Schutz der Sensormembran wird das sensible Sensorteil mit einer Schutzkappe, in der sich ein steriles und feuchtes Klima befindet, fest verschlossen. -
Seite 25: Sensor-Einsatzbedingungen
11.2. Sensor-Einsatzbedingungen Die Qualität des Sensors wird durch die Wasserqualität, insbesondere die Ausfällungen von Eisen, hohe Chlor- oder Solekonzentrationen und aufwachsende Bakterienkulturen beeinflusst und muss spätestens mit Signalisierung des Sensoralarms ausgewechselt werden. Erforderliche Wasserbedingung: Natürliche Rohwässer mit einem Härtewert von 1 … 90 °dH Wassertemperatur: 5 ... -
Seite 26: Sensoreinbau/Sensorwechsel
11.4. Sensoreinbau/Sensorwechsel Die Aufforderung zum Auswechseln des Sensors wurde im Displays mit den Zeichen „S“ oder „S“ signalisiert. Der Austausch des Sensors ist wie folgt durchzuführen: Netzstecker ziehen und Gerätetür öffnen Sensor aus Halterung ziehen und um ca. 45 ° zu sich drehen Verschraubung am Sensorstecker lösen und Sensorstecker vom Sensor abziehen Druckring an der Durchflussmesskammer herunter drücken, gleichzeitig Sensor ge- rade herausziehen... -
Seite 27: Sensorstörungen
Tage oder Wochen abgeschaltet wurde und das Wasser in der Durchflusskammer steht. → Bei längerer Standzeit ist Softcontrol-V-UE elektrisch außer Betrieb zu nehmen, der Sen- sor aus der Messkammer zu entfernen und entsprechend zu lagern, sowie das Wasser aus der Messkammer zu entfernen. -
Seite 28: Störungen Und Ursachen
12. Störungen und Ursachen Problem Lösung Signalisierung einer Grenzwertüberschreitung bei normaler Verschnittwasserhärte inner- halb der vorgegebenen Grenzwerte, bzw. Auslösung Sensoralarm durch zu geringe Sen- sorgüte (S oder S) zu geringer oder kein Wasserdurchfluss bei Displayanzeige „VW“ oder „RW“ (erste wegen zu niedrigem Anlagendruck bzw. Zeile) muss Wasser aus dem Abfluss fließen Verschmutzungen in den Ventilen Schläuche aus der Messkammer entfernen... -
Seite 29: Rückstellung Auf Werkseinstellung
13. Rückstellung auf Werkseinstellung Um alle Parameter wieder auf die werksseitige Grundstellung zu setzen, sind folgende Schrit- te durchzuführen: Netzstecker ziehen Gleichzeitig Taster und Taster drücken Netzstecker einstecken und beide Taster gedrückt halten, bis in der unteren Display- zeile die Zeichenkette „*** RESET ***“ erscheint. Prüfung der Grundparameter bzw. -
Seite 30: Manuelle Aktualisierung Der Software
17. Manuelle Aktualisierung der Software In seltenen Fällen kann ein Update der Software nötig sein, welches wie folgt durchgeführt wird: 1. Update-Software „DfuSe USB“ aus dem Internet herunterladen und auf einen beliebigen Windows PC installieren Web-Link: http://www.st.com/web/catalog/tools/FM147/CL1794/SC961/SS1533/PF257916# 2. Kopieren der vom Hersteller übersandten neuen Software-Version in ein Verzeichnis auf dem Windows PC 3. - Seite 31 Hinweis: Sollte der Windows PC nicht automatisch den Gerätetreiber finden, muss der Treiberpfad angegeben werden. Dieser ist im gleichen Verzeichnis zu finden, in dem auch die Software „DfuSe“ installiert wurde. Nach erfolgreicher Treiberinstallation muss das System ein neues Gerät namens „STM Device in DFU Mode“...
- Seite 32 11. Mit Betätigung des „Choose…“ Feldes im Bereich „Upgrade or Verify Action“ wird die neue Software-Version ausgewählt. 12. Wenn die Software im Sichtfeld dargestellt wird, kann das Update durch Klick auf das „Upgrade“-Feld begonnen werden. Der folgende Hinweis wird mit Klick auf „Ja“ bestä- tigt und der Updatevorgang startet.
- Seite 33 14. Das Programm kann nun geschlossen werden. 15. Softcontrol-Gerät ausschalten bzw. von der Spannungsversorgung trennen 16. Der in Punkt 4 entfernte Jumper muss wieder an dieselbe Position aufgesteckt werden. 17. USB-Kabel aus dem Gerät entfernen und USB-Stick wieder einstecken 18. Nach erneutem Zuschalten der Versorgungsspannung ist das System mit der neuen Software betriebsbereit.
-
Seite 34: Technische Gerätedaten
18. Technische Gerätedaten Wandgehäuse 400 x 250 x 160 (B x H x T) Gewicht ca. 8 kg Schutzart Gehäuse IP 54 5 °C … 50 °C Umgebungstemperatur 20 % … 80 % Relative Luftfeuchte Netzanschluss 100 … 240 Volt / 50 … 60 Hz Stromversorgung Schutzklasse I (Schutzerdung) -
Seite 35: Eu - Konformitätserklärung
EG-Richtlinien. Ein in den Richtlinien vant EC directives. A conformity assessment method as vorgesehenes Konformitätsbewertungsverfahren wurde provided for in the directives has been performed. durchgeführt. Firma OFS Online Fluid Sensoric GmbH Company: Heidelbergweg 9 D - 07580 Ronneburg Deutschland Gerätebezeichnung Online-Control... - Seite 36 OFS Online Fluid Sensoric GmbH Heidelbergweg 9 07580 Ronneburg Deutschland Einbau- und Betriebsanleitung Softcontrol-V-UE Version 2.2 Stand 03/2020 Technische Änderungen vorbehalten...
