Batterien/Akkus
Es ist wichtig, dass Sie das System auf den gegenwärtig eigesetzten Batterietyp einstellen,
um optimale Leistung und korrekte Anzeige des Batteriestands zu gewährleisten.
So stellen Sie den Akku-/Batterietyp ein:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die Taste (Empfänger) oder die Taste
BATT aufzurufen.
4. Scrollen Sie auf- oder abwärts, um den richtigen Batterietyp anzuwählen (Alkali-
Batterien, Nickel-Metallhydrid- oder Lithium-Ionen-Akku). Der Li-Ionen-Akkupack wird
beim Einbau in einen Empfänger automatisch selektiert.
5. Drücken Sie die Taste zweimal, um Ihre Auswahl anzunehmen und zum
Hauptfunktions-Bildschirm zurückzukehren.
Eco-Modus des Senders
Wenn Sie Alkali-Batterien verwenden, kann der Eco-Modus ausgewählt werden, um die
Einsatz-Zeitdauer zu maximieren. Bei ausgewähltem Eco-Modus reduziert der Sender
automatisch seinen maximalen Signalpegel, soweit die Batterieladung nachlässt. Der Eco-
Modus ist standardmäßig ausgeschaltet. Aktivieren Sie den Eco-Modus wie folgt:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü BATT aufzurufen.
4. Wählen Sie mit Hilfe der Pfeiltasten
5. Drücken Sie die -Taste, um das Untermenü ECO aufzurufen
6. Wählen Sie über die Pfeiltasten oder
7. Drücken Sie die -Taste dreimal, um Ihre Auswahl anzunehmen und zum
Hauptbildschirm zurückzukehren.

Orten an Rohrleitungen und Kabeln

Ausführlichere Beschreibungen zur
Nutzung des Ortungsempfängers
und Signalsenders sowie detaillierter
Verfahrensweisen zur Ortung entnehmen
Sie dem Bedienungs-Handbuch.

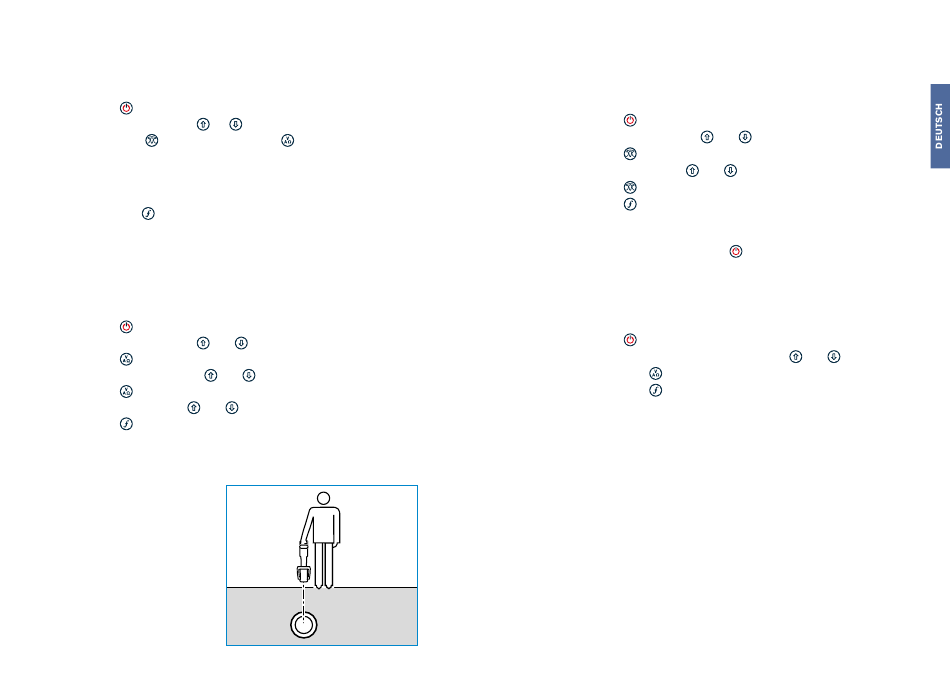

Der RD8100 Ortungsempfänger ist so
auszurichten, dass sein Blatt rechtwinklig
zum Verlauf des zu ortenden oder
georteten Leiters steht.
oder durch das Menü BATT.
(Sender), um das Menü
oder durch das Menü BATT.
oder den Batterietyp ALK aus.
ECO aus.
44
Ausführen eines Selbsttests
Wir empfehlen, mindestens wöchentlich oder vor jedem Einsatz einen Selbsttest
durchzuführen. Da ein Selbsttest die Integrität der Ortungs-Schaltkreise prüft, ist es
wichtig, dass er abseits von größeren Metallgegenständen wie z. B. Fahrzeugen oder
starken elektrischen Signalen durchgeführt wird. So führen Sie einen Selbsttest durch:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü INFO aufzurufen.
4. Wählen Sie über die Pfeiltaste oder
5. Drücken Sie die -Taste, um YES auszuwählen.
6. Drücken Sie die -Taste, um den Selbsttest zu starten.
7. Nach Abschluss des Selbsttests wird das Ergebnis (PASS für Bestanden oder FAIL
für Fehlgeschlagen) angezeigt.
8. Starten Sie den Empfänger neu über die
SideStepauto™
Der Sender kann eine generelle Ortungsfrequenz für die beabsichtigte Ortungsaufgabe
empfehlen, indem er die Impedanz des Zielleiters misst. Um SideStepauto
schließen Sie den Sender an die Ziel-Infrastruktur an und gehen Sie dann wie folgt vor:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie zum Menü OPT F mit Hilfe der Pfeiltasten
3. Drücken Sie die Taste , um START auszuwählen.
4. Drücken Sie die Taste , um den Test zu starten. Der Sender wählt automatisch
eine generelle Frequenz zur Signal-Kopplung auf den angeschlossenen Leiter aus.

Orten mit aktiven Frequenzen

Aktive Frequenzen werden durch den Signalsender auf die Rohrleitung oder das Kabel
gekoppelt und sind die effektivste Methode zur Ortung und Verfolgung eingegrabener
Infrastrukturen.
Im Allgemeinen ist es besser, für größere Leiter kleiner Impedanz eine niedrige Frequenz
zu verwenden und bei kleineren Leitern höherer Impedanz auf eine höhere Frequenz
überzugehen.
Um das Risiko für Fehlortungen zu minimieren, sollte immer der niedrigste Leistungspegel
eingestellt werden, der zur Verfolgung der Zielleiters noch ausreicht.
Der Sender kann sein Signal auf dreierlei Weise übertragen:
oder zum Menü INFO.
TEST aus.
-Taste.
™ auszuführen,
oder .
