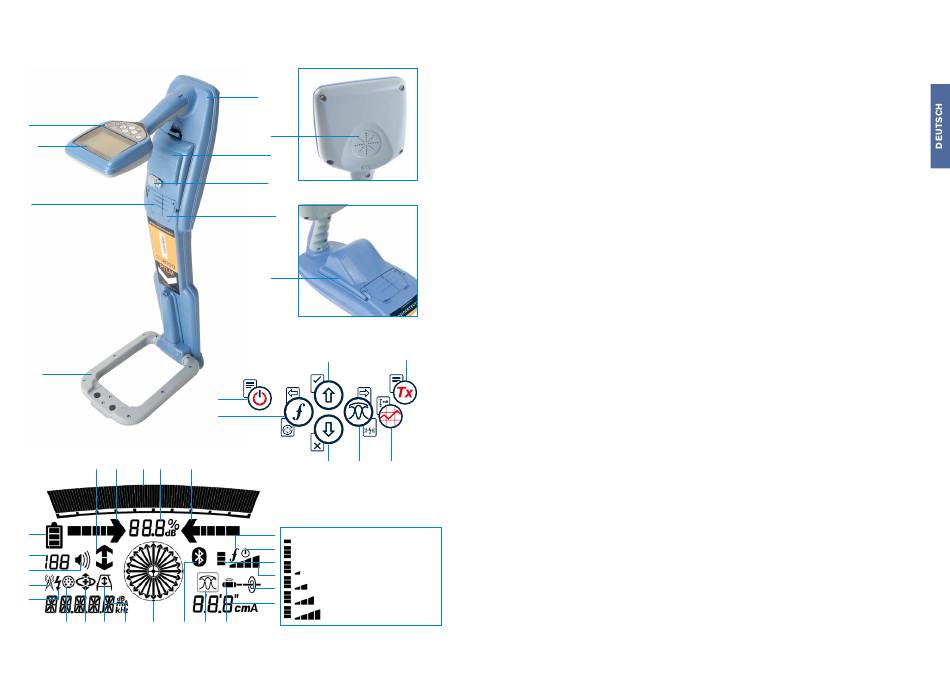

Merkmale des
Ortungsempfängers
1. Bedienfeld.
2. LCD mit automatischer
Hintergrundbeleuchtung.
3. Lautsprecher.
4. Akkupack und USB-Port (innerhalb
der Abdeckung)
5. Optional: Batteriefach für D-Zellen.
6. Zubehörbuchse.
7. Kopfhörerbuchse.
8. Bluetooth
9. Akku-Ladebuchse (Li-Ionen-Akkupack)
10. ausklappbare Marker-Antenne.
Bedienfeld des
Ortungsempfängers
11. Ein/Aus-Taste.
16 12. Frequenz-/Marker-Taste.
13. Aufwärts- und Abwärts-Pfeile.
14. Antenne-Taste. Bei eingeklappter
Marker-Antenne: Wechsel zwischen
Antennen-Modi. Bei ausgeklappter
Antenne: Wechsel zwischen Marker- und
kombiniertem Modus (Marker/Leiter).
15. Trassierungswert-Taste.
16. Sender-Taste.
Bildschirm-Icons des
Ortungsempfängers
17. Signalstärke-Balkenanzeige mit
Schleppzeiger.
18. Signalstärke-Anzeige (numerisch).
19. Null-/Proportional-Richtungspfeile.
20. Batterie-Ladestand.
21. Sensitivität-Anzeige / Protokoll-Nummer.
22. Lautstärke-Stufe.
23. Current-Direction-(CD)-Pfeile.
24. Icon für Radio-Modus.
25. Icon für Stromnetz-Modus.
26. Icon für Zubehör/Messung.
27. Icon für CD-Modus.
28. Icon für A-Frame (Rahmenantenne).
29. Numerische Anzeige für Frequenz /
Marker-Type / Signalstrom / Menü.
30. Anzeige für Kompass- bzw. Marker-
Modus: Zeigt die Richtung des
georteten Leiters relativ zum
-Modul-Antenne.
®
Ortungsempfänger an. Dient auch
als grafische Anzeige für aktivierten
Marker-Modus.
31. Icon für Bluetooth-Status:
Blinkendes Icon bedeutet, dass gerade
ein Pairing stattfindet. Dauerhaftes Icon
zeigt eine aktive Verbindung an.
32. Icon für Antennen-Modus: Zeigt die
Auswahl des Antennenmodus an:
Peak / Null / Broad Peak / Peak+
Guidance.
33. Sonde-Icon: Zeigt an, dass eine Sonde
als Signalquelle ausgewählt ist.
34. Tiefen-Anzeige.
35. Leiter-Icon: Zeigt an, dass eine
besendeter Leiter als Signalquelle
ausgewählt ist.
36. Kommunikationsstatus des Senders
– bestätigt erfolgreiche iLOC
Kommunikation.
37. Standby-Anzeige des Signalsenders.
Nur GPS-fähige
Ortungsempfänger:
38. GPS-Status.
39. Qualität GPS-Signal.
