Manuale utente Mixmaster

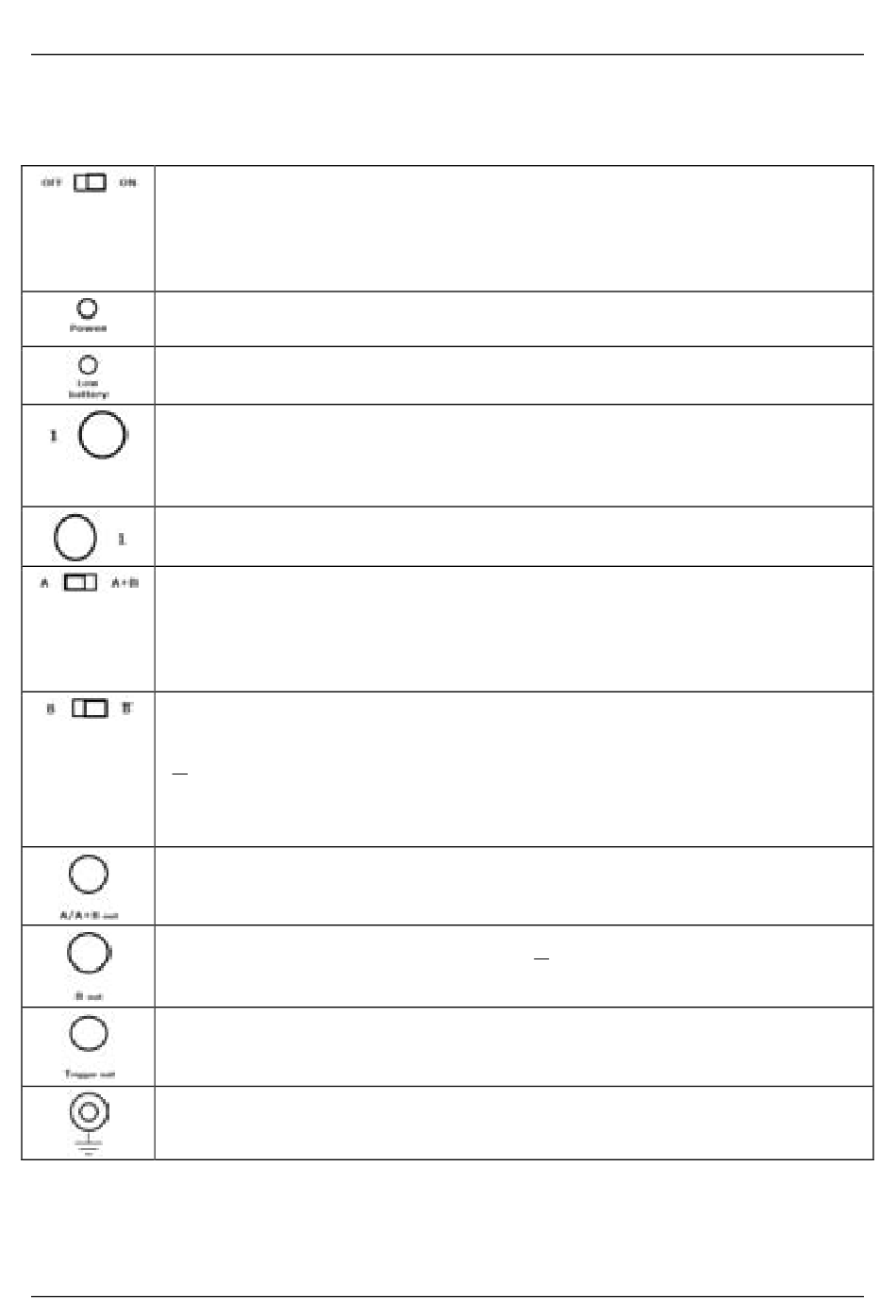

Informazioni su connettori e comandi
Interruttore di accensione. Controlla l'alimentazione alla batteria
del Mixmaster.
ON
OFF :
Indicatore di accensione. La luce verde indica che l'interruttore di
accensione è impostato su ON e la batteria è sufficientemente carica.
Indicatore di batteria scarica. La luce rossa indica che la batteria è
scarica. Per sostituire la batteria, vedere le istruzioni a pagina 8.
Cilindri banco A ingressi 1-6. Collegare ai pickup di accensione dal
Banco A del motore. Il banco A ingresso 1 è inoltre collegato
all'uscita di azionamento, cosicché è possibile utilizzare questo
segnale per azionare l'oscilloscopio.
Cilindri banco B ingressi 1-6. Collegare ai pickup di accensione dal
Banco B del motore.
Selettore uscita A. Controlla il segnale sull'uscita A.
A
A+B : consente di visualizzare sull'uscita A la serie di tutti gli
Selettore di polarità banco B. Controlla la polarità (normale o
invertita) degli ingressi del banco B.
B
B :
Uscita A. Una serie di tutti gli ingressi del banco A. Se il selettore
uscita A è impostato su A+B, sono aggiunti anche tutti gli ingressi
del banco B (normali o invertiti).
Uscita B. Una serie di tutti gli ingressi del banco B. Se il selettore
di polarità banco B è impostato su B , la serie è invertita.
Uscita di azionamento. Uguale all'ingresso di
azionamento/banco A cilindro 1. È possibile utilizzare questo
segnale per azionare l'oscilloscopio.
Massa. Collegarla al blocco motore mediante il cavo di ingresso da 4
mm con morsetto ad alligatore fornito.
24
:
per effettuare misurazioni con il Mixmaster
per spegnere lo strumento e risparmiare l'energia della
batteria.
: consente di visualizzare sull'uscita A la serie di tutti gli
ingressi del banco A.
ingressi del banco A e del banco B.
:
polarità normale.
inverte gli ingressi del banco B. Utilizzare queste
impostazioni su motori a scintilla sprecata, dopo aver collegato
le tensioni di accensione negative agli ingressi del banco B.
