Manuel d'utilisation du Mixmaster

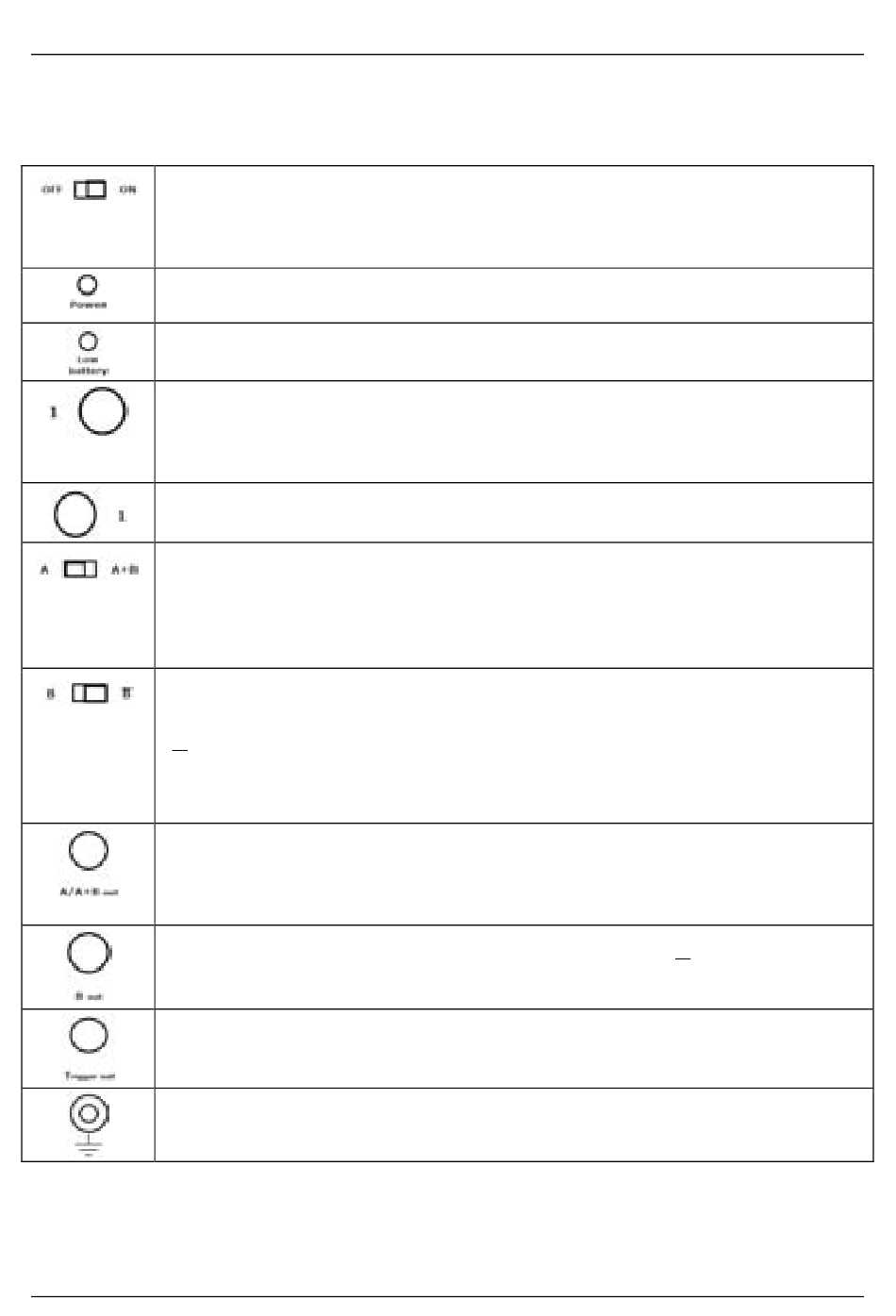

Détails des connecteurs et commandes
Bouton d'alimentation. Contrôle l'alimentation électrique de la pile
du Mixmaster.
ON
OFF :
Voyant d'alimentation. Le voyant vert indique que le bouton
d'alimentation est sur ON et que la pile est en bon état.
Voyant de pile faible. Le voyant rouge indique que la pile est faible.
Pour remplacer la pile, voir les instructions page 8.
Entrées de la rangée A cylindre 1 à 6. Connecte les capteurs
d'allumage de la rangée A du moteur. La rangée A entrée 1 est
également alimentée à la sortie de déclenchement pour que vous
puissiez utiliser ce signal pour déclencher votre oscilloscope.
Entrées de la rangée B cylindre 1 à 6. Connecte les capteurs
d'allumage de la rangée B du moteur.
Bouton de sélection de sortie A. Contrôle le signal sur Sortie A.
A
A+B : fait de Sortie A un affichage de toutes les entrées des
Bouton de polarité de la rangée B. Contrôle la polarité (normale ou
inversée) des entrées de la rangée B.
B
B :
Sortie A. Affichage de toutes les entrées de la rangée A. Si le
bouton de sélection de sortie A est défini sur A+B, toutes les
entrées de la rangée B (normales ou inversées) s'ajouteront
également.
Sortie B. Affichage de toutes les entrées de la rangée B. Si le
bouton de polarité de la rangée B est défini sur B , l'affichage est
inversé.
Sortie de déclenchement. Egal à la rangée A cylindre 1 /entrée
de déclenchement. Vous pouvez utiliser ce signal pour déclencher
votre oscilloscope.
Masse. A connecter au bloc moteur à l'aide de la prise 4 mm au câble
clip crocodile fourni.
14
: pour effectuer des mesures avec le Mixmaster
pour arrêter l'appareil et économiser la pile.
: fait de Sortie A un affichage de toutes les entrées de la
rangée A.
rangées A et B.
: polarité normale.
inverse les entrées de la rangée B. Utilisez ce paramètre sur
les moteurs à étincelle perdue, lorsque vous avez connecté les
tensions d'allumage négatives aux entrées de la rangée B.
