Pico Technology Limited
1

Introduzione

1.1

Informazioni generali

Mixmaster di Pico Technology è un mixer per segnali di accensione a 12 canali per il kit
diagnostico per l'industria automobilistica. Esso consente la visualizzazione della serie di
accensione di un numero massimo di dodici cilindri su qualsiasi oscilloscopio. Ogni
confezione del prodotto contiene:
Mixmaster
Cavi di pickup secondari TA027, confezione
da 4*
Kit di identificazione cavi
CD materiale di consultazione e software
* È possibile acquistare kit supplementari di cavi di pickup secondari da utilizzare per
un massimo di 12 canali.
Leggere le informazioni importanti contenute in questa sezione introduttiva prima di
passare alle Informazioni sul prodotto.

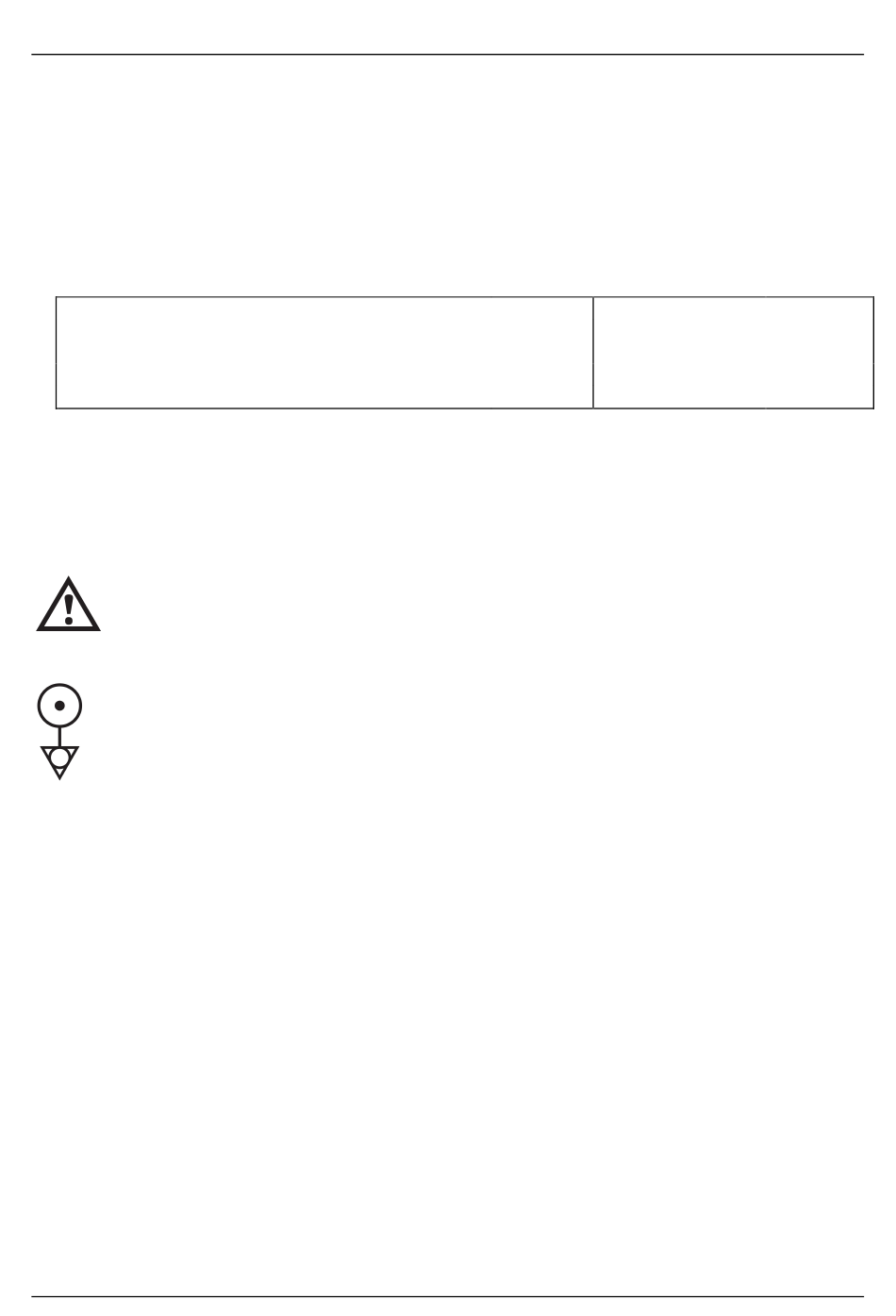

1.2

Simboli relativi alla sicurezza

Triangolo di avvertenza. Il simbolo indica la presenza di un pericolo per
la sicurezza sui collegamenti segnalati se non si adottano le precauzioni
adeguate. Accertarsi di aver preso visione di tutta la documentazione
relativa alla sicurezza allegata al prodotto prima di utilizzarlo.
Equipotenziale. Il simbolo indica che i conduttori esterni di tutti gli
attacchi BNC sul Mixmaster sono collegati insieme elettricamente. Prestare
attenzione a non collegarli, direttamente o tramite cavi, ad alcun
conduttore esterno non a potenziale di terra o massa.
1.3

Avvertenze sulla sicurezza

Si raccomanda di leggere attentamente le informazioni generali sulla sicurezza riportate
di seguito prima di utilizzare il Mixmaster per la prima volta. La protezione di sicurezza
incorporata nell'apparecchiatura potrebbe smettere di funzionare se quest'ultima è
utilizzata in modo scorretto. Un utilizzo improprio dello strumento potrebbe danneggiare il
computer o causare lesioni a persone.
Gamma di ingresso massima
Il Mixmaster è progettato per la misurazione di tensioni comprese nella gamma da -20 kV
a +20 kV quando utilizzato con i cavi di pickup di accensione secondari forniti. Gli
ingressi BNC dello strumento sono progettati per funzionamento con tensioni comprese
nella gamma da -2 V a +2 V e sono protetti da sovratensioni continue o transitorie fino a
±4 V. Tensioni superiori a questi valori possono causare danni permanenti allo strumento,
all'oscilloscopio o al computer.
Categoria di misurazione
Il Mixmaster è classificato per l'uso nella categoria I (EN61010 CAT I), che riguarda le
misurazioni sui circuiti non connessi alla rete. Non utilizzare lo strumento per effettuare
misurazioni su circuiti direttamente connessi alla rete.
DO120-1
Manuale utente Mixmaster
PR081 Cavo di terra
PP339 Cavi BNC (3)
TA030 Manuale utente
DI025
TA031
MI030
DO120
21
