schellenberg 25510 Bedienungsanleitung

SONNENSENSOR
25510

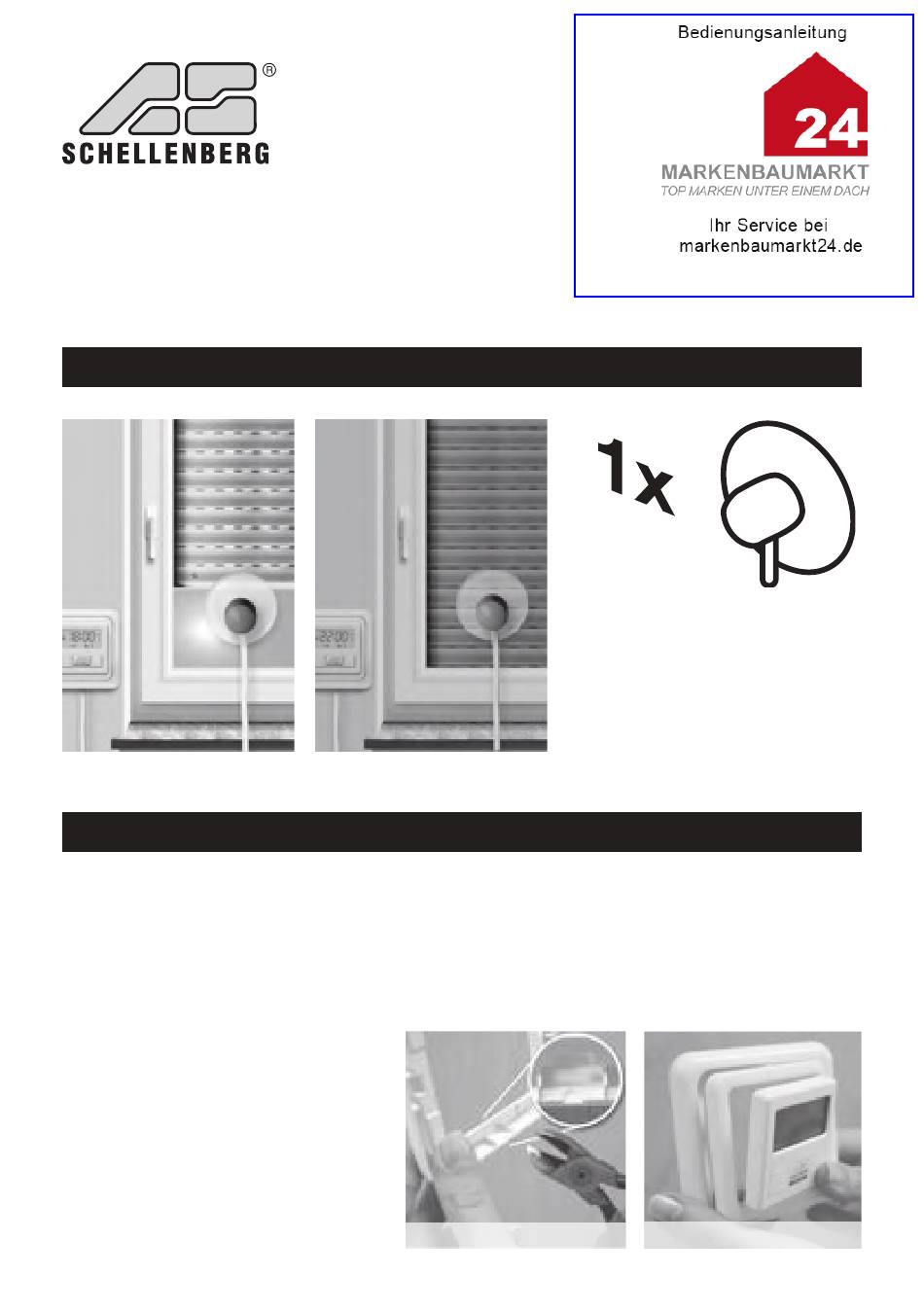

LIEFERUMFANG
MONTAGE
Alle Funktionen des Sonnensensors werden über das Bedienteil der Zeitschaltuhr eingestellt. Zur
Durchführung des Kabels muss aus dem äußeren Abdeckrahmen an der verjüngten Stelle eine Kabel-
führungsöffnung mit einer kleinen Zange oder einer Schere herausgenommen werden (Abb. 1). Die
Kanten mit einem Messer oder einer kleinen Feile entgraten. Anschließend die beiden Rahmenteile
und das Bedienteil zusammenfügen (Abb.2). Der Stecker des Sonnensensors wird auf der Rückseite
der Zeitschaltuhr eingesteckt (Abb. 3). Die Polarität spielt hierbei keine Rolle. Das Kabel kann zu jeder
gewünschten Seite herausgeführt werden (Abb. 4). Sonnensensorkabel niemals knicken! Nach
Aufstecken des Bedienteils (Abb. 5)
und Einschalten der Versorgungsspan-
nung werden zur korrekten Erkennung
des Sensors ca. 10 sek. benötigt. Eine
Einstellung der Sensorfunktion ist
in dieser Zeit nicht möglich! Der
Sensor verfügt über zwei unterschied-
liche Funktionen: Die Sonnen- und die
Dämmerungsfunktion. Beide sind nur in
einem automatischen Betriebsmodus der
Zeitschaltuhr aktiv.
Mit Sonnen- und
Dämmerungsfunktion.
Für Zeitschaltuhr
COMFORT, Art.Nr. 25500
Kabellänge: 1,5 m
1. Kabelführungsöffnung herstellen
Monta25510ungarisch.indd 1
Fényérzékelő rendszer keze
25510-es fajta 1,5 m
25511-es fajta 3,0 m
25512-es fajta 5,0 m
25513-es fajta 10,0 m
Fény- és szürkületfunkcióval a COM
Tisztelt Vásárló!
Köszönjük, hogy a Schellenberg cé
Reméljük, hogy termékünk megfele
Alfred Schellenberg GmbH
+49 (0)271 89056-0 - info@sc
2. Teile zusammenfügen
