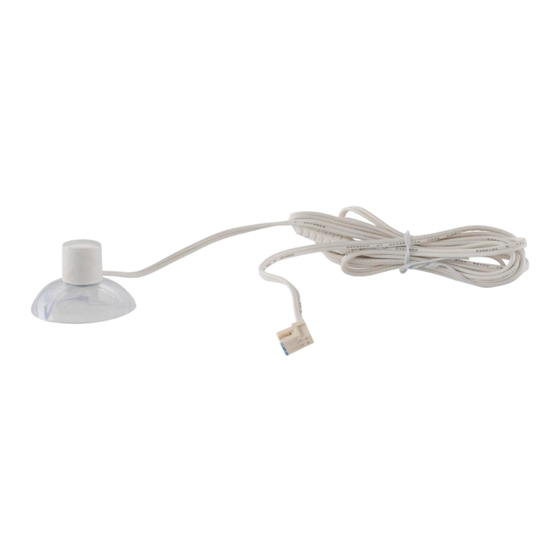

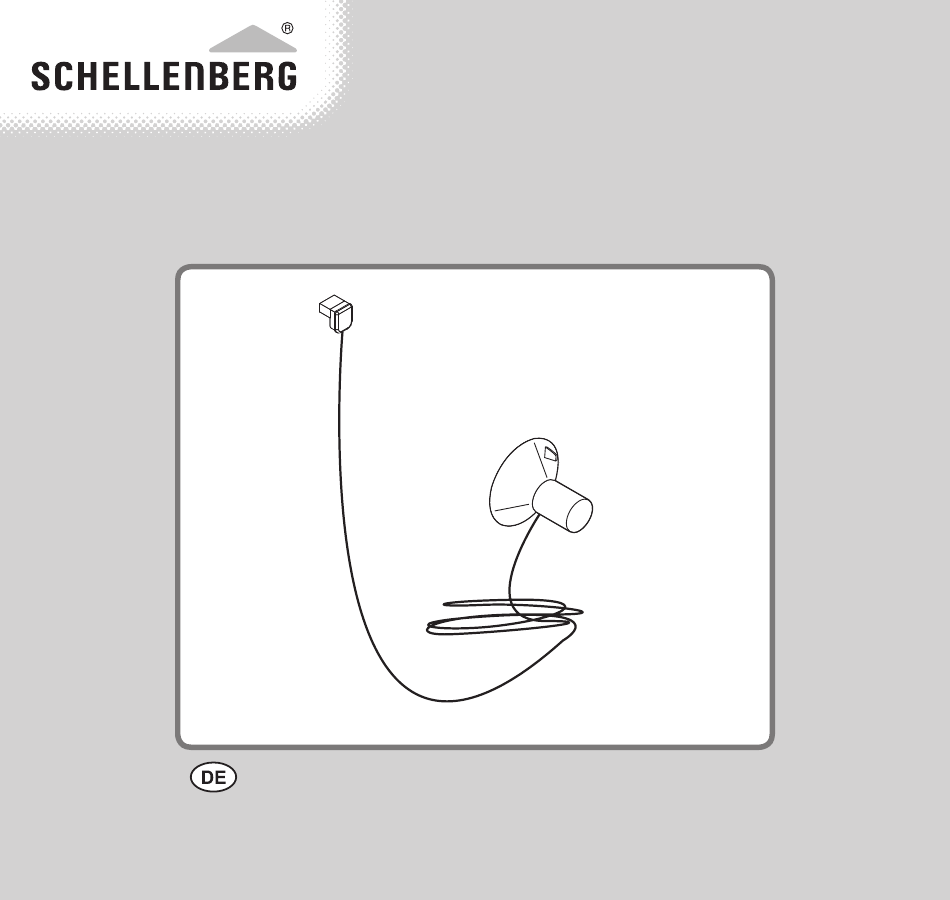

- Seite 1 Sonnensensor...
-
Seite 2: Inhaltsverzeichnis
B. Montage Sonnensensor für ROLLODRIVE 45 ....11 C. Einstellen Sonnenfunktion ..........20 D. Funktionsschaubild der Sonnenfunktion ......21 Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH- alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen... -
Seite 3: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshin- weise, bevor Sie mit dem Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. - Seite 4 Einstellen Sonnenautomatik Der Sonnensensor misst den Lichtwert bei Sonneneinstrahlung. Der Sonnensensor arbeitet mit den Lichtwerten in den Grenzen von 3.000 Lux (trüber Tag) und 10.000 Lux (Sonnentag im Schatten). Ist bei Einstellung des Lichtwertes der aktuelle Lichtwert außerhalb der Grenzen, flackert die LED-Anzeige Uhr. Der gewünschte Licht- wert wird selbsttätig in die Grenzwerte des Messbereichs gesetzt.
-
Seite 5: Eu-Konformitätserklärung
22639) erfüllt die geltenden Anforderungen der europäischen und nationalen Richt- linien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center) In Verbindung mit den Geräten ROLLODRIVE 35 und ROLLODRIVE 45. -
Seite 6: Bestimmungsgemässe Verwendung
Kombination mit den Rollladengurtantrieben ROLLODRIVE 35 und 45 (Art. Nr. 22735/22637 und 22745/22638). Eine andere oder darüber hinausgehende Verwendung des Produk- tes gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. -
Seite 7: Legende Bedienfeld
LEGENDE BEDIENFELD RD35/RD45 1 Taste Auffahrt 2 Taste Abfahrt 3 Taste Uhr mit LED-Anzeige 4 Taste Set Status der LED-Anzeige Blinkend... -
Seite 9: Montage Sonnensensor Für Rollodrive 35
A. MONTAGE SONNENSENSOR FÜR ROLLODRIVE 35 CLICK Zugentlastung des Kabels beachten. 24 V DC... - Seite 10 Art.Nr. 22735 / 22637...
-
Seite 11: Montage Sonnensensor Für Rollodrive 45
B. MONTAGE SONNENSENSOR FÜR ROLLODRIVE 45 100%... - Seite 15 CLICK 24 V DC Zugentlastung des Kabels beachten.
- Seite 18 Art.Nr. 22745 / 22638...
-
Seite 20: Einstellen Sonnenfunktion
C. EINSTELLEN SONNENFUNKTION Beide Tasten 4 sec. gleichzeitig drücken Der aktuelle Helligkeitswert wird als gesetzter Richtwert übernommen Die Grundeinstellung des Gerätes muss zuvor erfolgt sein. -
Seite 21: Funktionsschaubild Der Sonnenfunktion
D. FUNKTIONSSCHAUBILD DER SONNENFUNKTION... - Seite 22 ~ 10 min.
- Seite 23 ~ 20 min.
- Seite 24 Wird die eingestellte Helligkeit ca. 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten. Nach ca. 20 Minuten wird der Rollladen ein Stück hochgezogen, der Sonnensensor ist freigegeben und misst erneut. Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen.
- Seite 25 10 min.
- Seite 26 20 min.
- Seite 28 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden- Service. Alfred Schellenberg GmbH An den Weiden 31 57078 Siegen service@schellenberg.de www.schellenberg.de Erreichbarkeit: Mo. bis Fr. 7.30 - 21.00 Uhr 8.00 - 14.00 Uhr...
