3
2
5
4
Rys.1
1
2
3
4
5
6
Rys.2

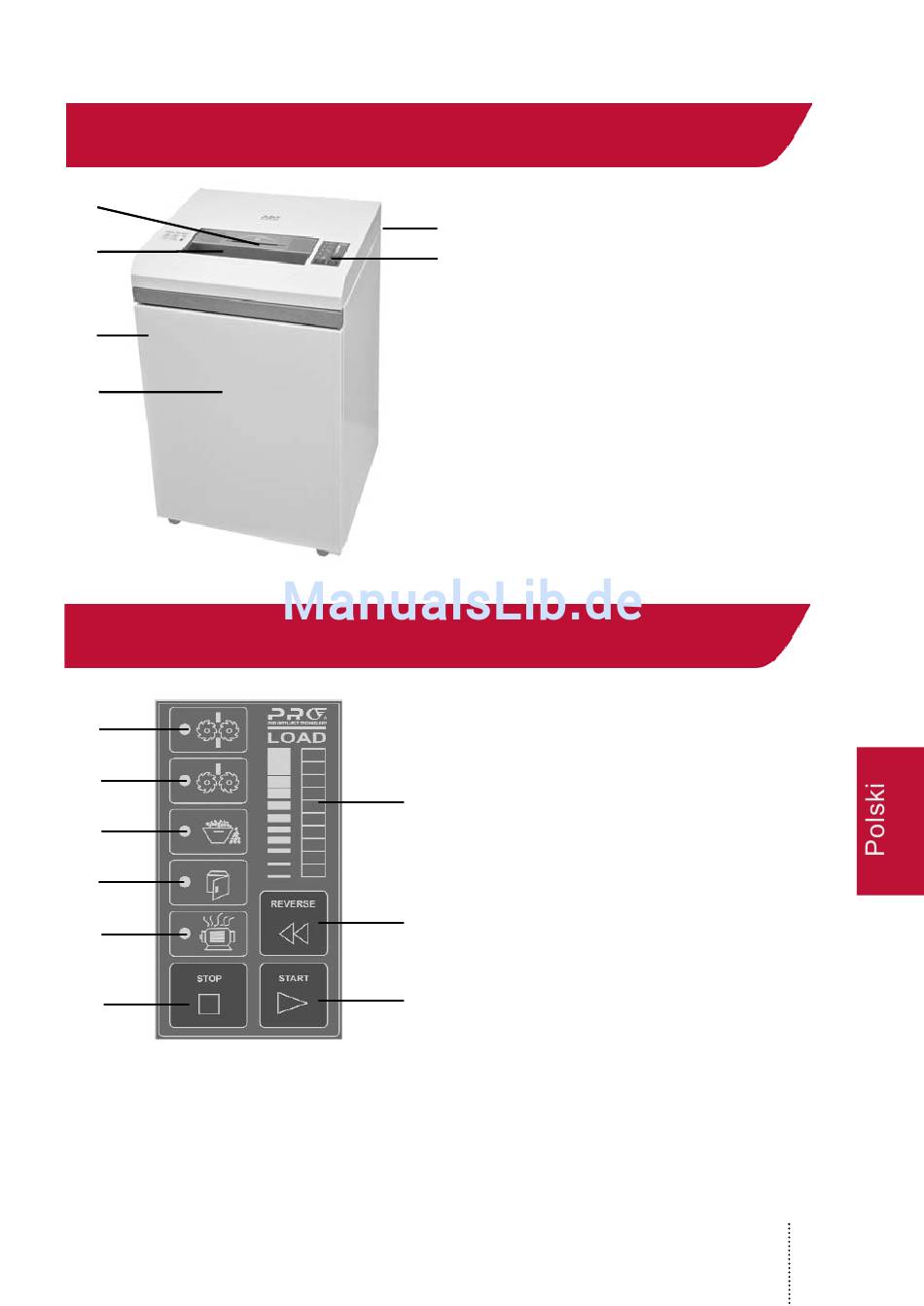

1. Panel kontrolny
6
2. Wlot na papier
3. Wlot na CD
1
4. Drzwiczki
5. Klamka/uchwyt
6. Włącznik (na tylniej ścianie)
Panel kontrolny
1. Dioda startu
2. Dioda rewersu
3. Dioda przepełnienia kosza
4. Dioda otwartych drzwi. Pokazuje, że drzwi
nie są otwarte
9
5. Dioda sygnalizująca przegrzanie silnika
6. Przycisk „STOP" zatrzymujący ruch (pracę)
niszczarki
7. Przycisk „START", włączający silnik na 1
minutę (do momentu, aż kartka zostanie
zniszczona, jeśli dioda startu jest włączona).
8
8. Przycisk „REVERSE", włączający zwrotny
ruch silnika na 1,5 sekundy
9. Dioda wlotu. Ten segment diod pokazuje
obecność sieci. Wyższa liczba świecących diod
7
oznacza wyższy poziom załadowania (ilość
kartek). W przypadku włożenia maksymalnej
ilości kartek, niszczarka zatrzymuje się i włącza
się ruch zwrotny.
Wygląd
29
