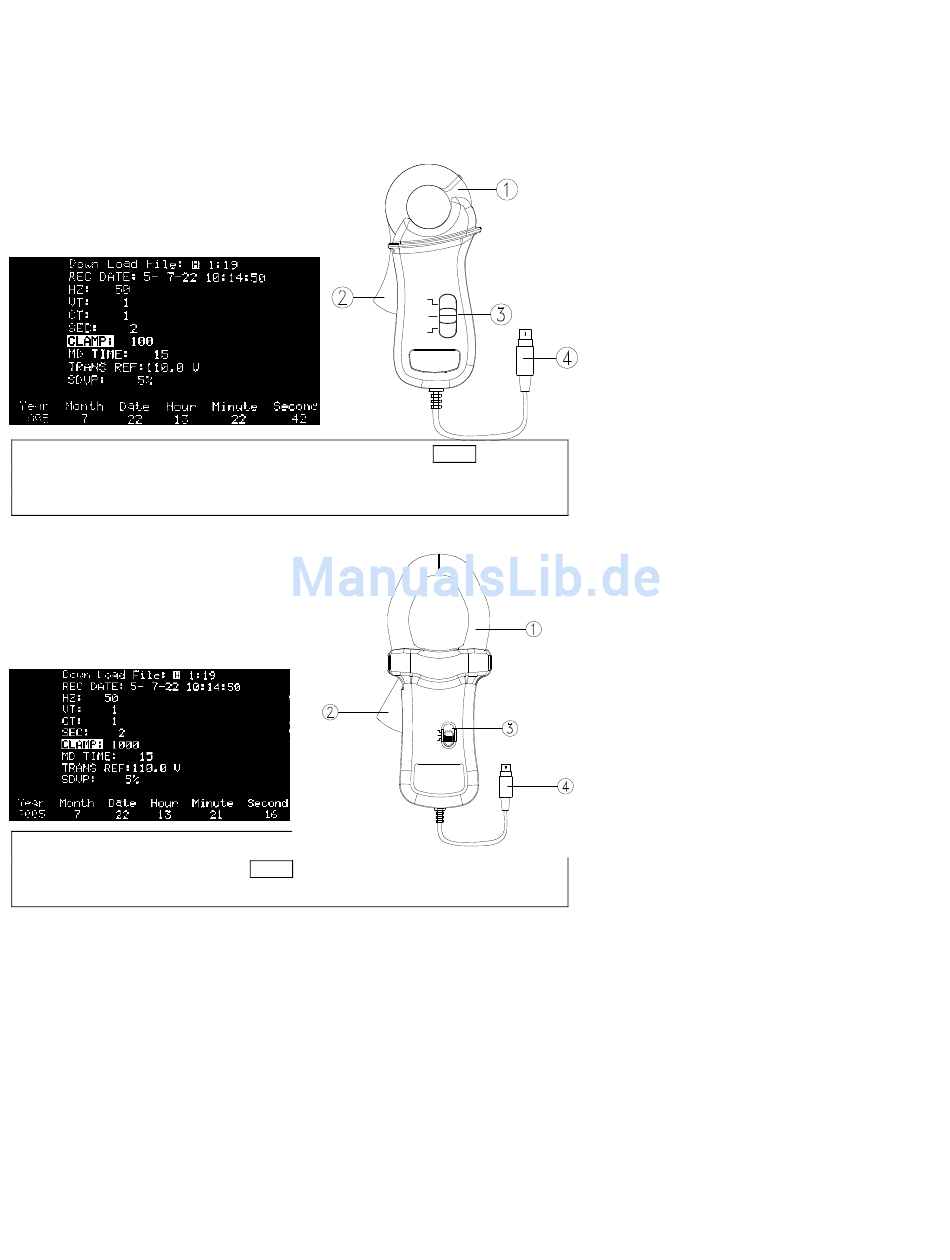

Strom-Messzange (100 A)
WARNUNG: Alle Strom-Messfühler, die an das Stromanalyse-Messgerät angeschlossen
werden, müssen bezüglich Modell und Messbereichsauswahl dem Messgerät entsprechen.
Eine Vermischung von Modellen und verschiedenen Auswahlbereichen führt zu fehlerhaften
Messergebnissen.
1. Messzange
2. Abzugshebel
3. Messbereichsauswahl
4. 6-Pin Mini DIN-Anschlussstecker
HINWEIS: Zur Auswahl der 100 A Strom-Messzange, betätigen Sie die Taste SETUP und wählen
Sie CLAMP. Wenn CLAMP auf „invers" geschaltet ist, stellen Sie mithilfe der Taste ▲ oder ▼ den
Wert 100 ein.
Strom-Messzange (1000A)
1. Messzange
2. Abzugshebel
3. Messbereichsauswahl
4. 6-Pin Mini DIN-Anschlussstecker
HINWEIS: Zur Auswahl der 1000A
Strom-Messzange, betätigen Sie die Taste SETUP und wählen Sie CLAMP. Wenn CLAMP auf
„invers" geschaltet ist, stellen Sie mithilfe der Taste ▲ oder ▼ den Wert 1000 ein.
100A
100A
(HARMON)
100A
(POWER)
60A
10A
(HARMON)
10A
1A
1A
1000A
100A
10A
