Benutzerhandbuch
7. Abstrahlverhalten der Line 212 Systeme
Die Line 212 kann ‚aufrecht' oder ‚liegend' eingesetzt werden. Die Abstrahlcharakte-
ristik des Lautsprechers kann durch das um 90° drehbare Hochtonhorn verschiedenen
Anforderungen angepasst werden.

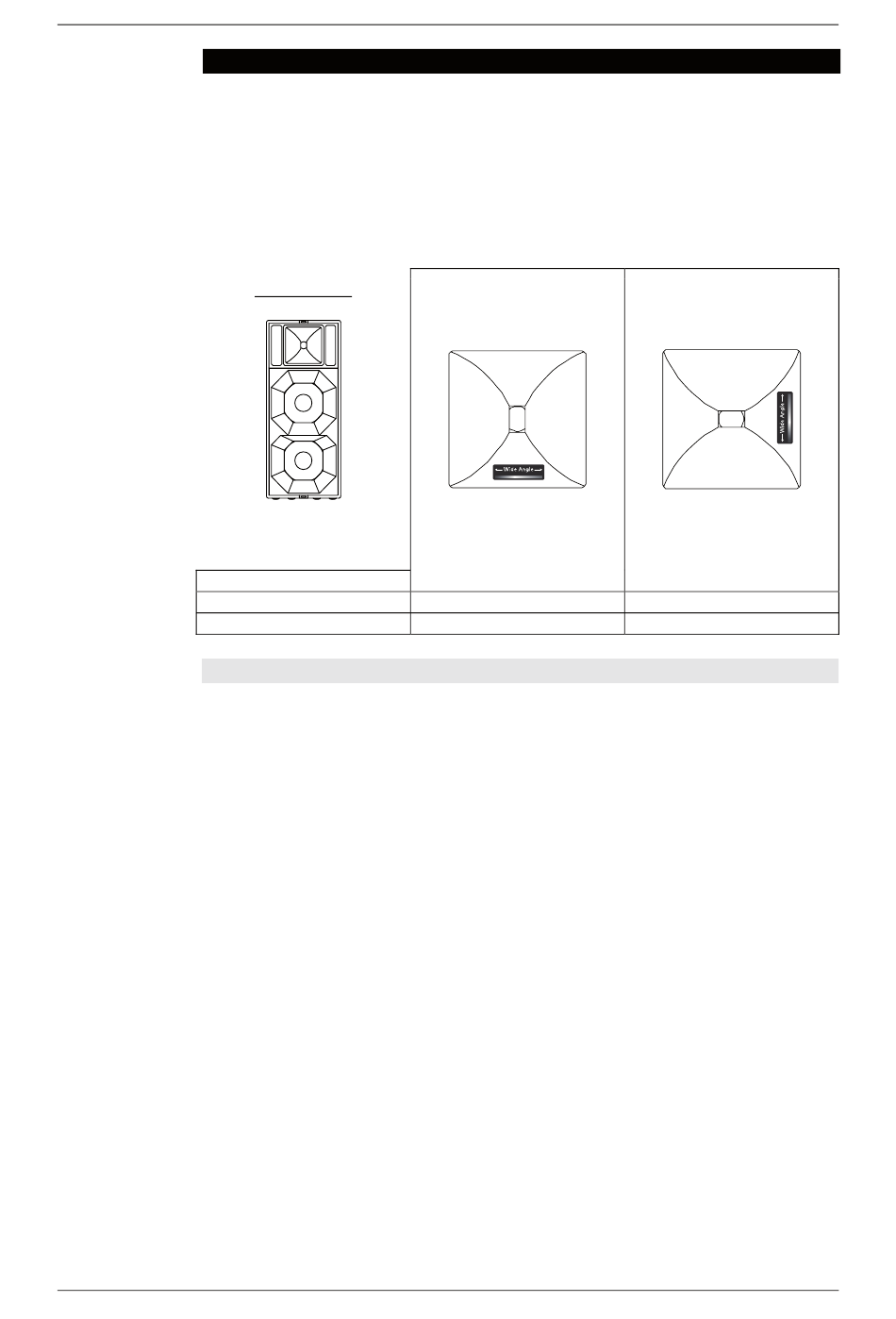

Anhand unten angeführter Grafik können Sie erkennen, wie Ihr Horn in einem auf-
recht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres
Hochton-Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in
Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen die Horn-
position und damit das Abstrahlverhalten verrät.
Modell
Line 212-6
Line 212-9
7.1 Änderung des Abstrahlverhaltens
Die Line 212 verfügt über ein zweigeteiltes Gitter (nicht bei Version ‚Outdoor Installati-
on'), sodass Sie zur Änderung des Abstrahlverhaltens lediglich das Gitter des Hochton-
horns abnehmen müssen. Um das Horn zu drehen, gehen Sie wie folgt vor:
1) Entfernen Sie die vier Gitterbefestigungsschrauben oben an den Seiten des Laut-
2) Entfernen Sie die 6 Schrauben des Hochtonhorns (ebenfalls 3 mm Imbus). Lösen sie
3) Drehen Sie das Horn um 90° und schrauben Sie es wieder fest (ohne Gewalt!).
4) Schrauben Sie das Gitter fest.
5) Bei der Version ‚Outdoor Installation' ertasten Sie die zwölf Befestigungsschrauben
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie bitte
darauf, dass Sie das Horn nicht immer wieder in eine Richtung drehen, da sich sonst die
Anschlusskabel verdrillen und sich die Kontakte des Hochton-Anschlusskabels lösen
können.
KLING & FREITAG GMBH ©2003 - 2006
DEFINITION:
Aufrecht stehender
Lautsprecher:
sprechers mit einem 3 mm Imbus-Schlüssel und entfernen das Gitter vom Lautspre-
chergehäuse. Dazu kann es notwendig sein, mit einem Schraubendreher in der Mit-
te des oberen Gitterrandes das Gitter aufzuhebeln. An dieser Stelle (unter dem Ver-
schlussprofil) befindet sich im Gitter eine entsprechende Kerbe.
das Hochton-Horn, indem Sie mit beiden Händen, Handflächen nach außen, in das
Horn greifen und heben Sie das Horn bei gleichzeitigem Druck der Handflächen
nach außen, an. Greifen Sie auf keinen Fall mit einem Schraubendreher o.ä. hinter
den Hornrand, da Sie es sonst beschädigen könnten.
unter dem Frontschaum. Heben Sie den Frontschaum vorsichtig an und lösen Sie
die Befestigungsschrauben mit einem Kreuzschlitz-Schraubendreher. Entfernen Sie
das Gitter vom Lautsprechergehäuse. Fahren Sie dann mit Punkt 2) fort.
Horn nicht gedreht
65° h x 50° v
90° h x 50° v
Version 5.0, 23.03.2006
LINE 212-6 / LINE 212-9
Horn gedreht
50° h x 65° v
50° h x 90° v
Seite 15 von 37
