- Seite 1 K&F GRAVIS 12+ Version 3.4 Benutzerhandbuch Stand: 20.08.2014 Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F GRAVIS 12+ Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole im Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Lieferumfang Systemvoraussetzung für den Betrieb Übersicht Bauteile Zubehör Sicherheitshinweise Aufhängen der Lautsprecher / Wand- und Deckenmontage Hinweise zum Aufstellen der Lautsprecher Hörschäden vorbeugen Schutz der Lautsprecher/Betriebssicherheit Aufhängen der Lautsprecher Sichern der Lautsprecher (Sekundärsicherung) - Seite 4 Benutzerhandbuch K&F GRAVIS 12+ 13.3 Frequenzgang GRAVIS 12+ XW 13.4 Abstrahlverhalten GRAVIS 12+ N 13.5 Abstrahlverhalten GRAVIS 12+ W 13.6 Abstrahlverhalten GRAVIS 12+ XW Abmessungen Entsorgung 15.1 Deutschland 15.2 EU, Norwegen, Island und Liechtenstein 15.3 Alle weiteren Nationen EG-Konformitätserklärung KLING & FREITAG GMBH © 2014 Version 3.4 Seite 4 von 30...
-
Seite 5: Einleitung
Benutzerhandbuch K&F GRAVIS 12+ Einleitung Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Bitte lesen Sie vor Inbetriebnahme die Gebrauchsanweisung sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG System GRAVIS 12+ die volle Leistungsfähigkeit entwickeln kann. -
Seite 6: Produktbeschreibung

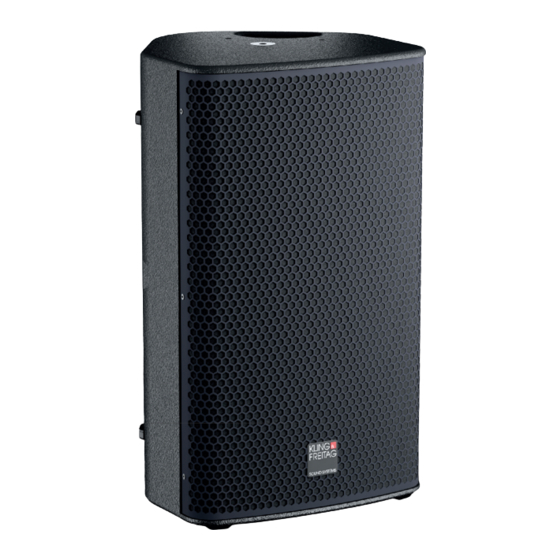

Benutzerhandbuch K&F GRAVIS 12+ Produktbeschreibung Die GRAVIS 12+ ist ein High-Performance Allround-Lautsprecher, der durch seine beiden Monitorwinkel neben dem Einsatz als hochprofessioneller Mittel-Hochton PA-Lautsprecher auch als vielseitiger Bühnenmonitor eingesetzt werden kann. Zum Aufhängen des Laustsprechers können dank der einzigartigen Kling & Freitag 'VariPoint' Flugpunkte, sowohl handelsübliche M10 Gewinde, als auch die schnell verbindenden Kling &... -
Seite 7: Übersicht Bauteile
Benutzerhandbuch K&F GRAVIS 12+ Übersicht Bauteile (5x) Flug- und Sicherungspunkt K&F 'VariPoint' zur Verwendung mit dem Kugeltragbolzen 'K&F Lifting Pin', K&F Ringschraube oder handelsüblichen M10 Gewinden. Griffkastenbohrungen verhindern das Ansammeln von Flüssigkeiten im Griffbereich. (2x) Griff Lautsprechergehäuse (2x) Speakonanschluss 4-pol NLT4MP (parallel) (13x) Kunststoffgleitfuß... -
Seite 8: Zubehör
Benutzerhandbuch K&F GRAVIS 12+ Zubehör Schwenkbügel GRAVIS 12 Montagebügel GRAVIS 12 Boxenwandhalterung 50 Kugeltragbolzen K&F 'Lifting Pin' Ringschraube M10 x 17 Schutzhülle GRAVIS 12 Stativhülse M10 KLING & FREITAG GMBH © 2014 Version 3.4 Seite 8 von 30... - Seite 9 Benutzerhandbuch K&F GRAVIS 12+ TV-Rohrkralle TV Zapfen 20 mm Distanzrohr kurz (M20) KLING & FREITAG GMBH © 2014 Version 3.4 Seite 9 von 30...
-
Seite 10: Sicherheitshinweise
Benutzerhandbuch K&F GRAVIS 12+ Sicherheitshinweise Aufhängen der Lautsprecher / Wand- und Deckenmontage Aufgehängte Lasten sind sicherheitsrelevant. Überlassen Sie das Aufhängen, sowie die Wand- und Deckenmontage ausschließlich in der Veranstaltungstechnik geschultem Fachpersonal oder vom Fachpersonal entsprechend unterwiesenen Personen. Warnung Die mit der Montage des Lautsprechers vor Ort beauftragten Personen sind verantwortlich für den sicheren Aufbau und den sicheren Einsatz des Lautsprechers und gewährleisten diesen. -
Seite 11: Schutz Der Lautsprecher/Betriebssicherheit
Benutzerhandbuch K&F GRAVIS 12+ Schutz der Lautsprecher/Betriebssicherheit GRAVIS 12+ Lautsprecher dürfen nur an einem K&F SystemRack betrieben werden. Audiosignale dürfen grundsätzlich nicht übersteuert werden. Übersteuerungen können durch Mischpulte, Equalizer, Effektgeräte, etc. verursacht werden und sollten an diesen Geräten angezeigt werden. Das Übersteuern eines Endverstärkers im Ausgang (Clipping) wird durch eine Clipping-Anzeige signalisiert. -
Seite 12: Sichern Der Lautsprecher (Sekundärsicherung)
Benutzerhandbuch K&F GRAVIS 12+ Drücken Sie den Entsperrknopf A Lassen Sie den Entsperrknopf bei und setzen Sie die Kugeltragöse vollständig eingestecktem Bolzen vollständig in den Flugpunkt B ein. wieder los, so dass der Entsperrknopf wieder herausspringt. Vergewissern Sie sich, dass sich die Kugeltragöse nicht mehr herausziehen lässt. -
Seite 13: Konfigurationen Und Anschlussdiagramme
Benutzerhandbuch K&F GRAVIS 12+ Konfigurationen und Anschlussdiagramme Kompatibilität mit GRAVIS 12 Bitte vermeiden Sie den Mischbetrieb von GRAVIS 12 und GRAVIS 12+, da die Kombination akustisch nicht kompatibel ist! Auch stehen für GRAVIS 12 und GRAVIS 12+ jeweils eigene Lautsprecherblöcke zur Verfügung. -
Seite 14: Controllerbetrieb Mit Subwoofer Im Overlap Modus
Benutzerhandbuch K&F GRAVIS 12+ 6.2.1 Controllerbetrieb mit Subwoofer im Overlap Modus Der Lautsprecher GRAVIS 12+ ist im Fullrange Betrieb kompatibel mit allen K&F Subwoofern, die im 100 Hz Modus betrieben werden. Dieser sogenannte 'Overlap-Betrieb' kann z.B. für Surroundanwendungen sinnvoll sein, wenn die Topteile das volle Frequenzspektrum übertragen sollen und der Subwoofer als 'Effektbass' eingesetzt wird. -
Seite 15: Betrieb Mit Zusätzlichem Subwoofer
Benutzerhandbuch K&F GRAVIS 12+ Betrieb mit zusätzlichem Subwoofer Möchten Sie die GRAVIS 12+ mit einem zusätzlichem K&F Subwoofer betreiben, so wählen Sie für die GRAVIS 12+ N im CD 44 den LSBlock Gra-12N+LCut, bzw. für die GRAVIS 12+ XW den LSBlock Gra-12W LCut. -
Seite 16: Aneinander Aufgestellte Lautsprechersysteme (Clusterbetrieb)
Benutzerhandbuch K&F GRAVIS 12+ Aneinander aufgestellte Lautsprechersysteme (Clusterbetrieb) Sollten die Lautsprecher über einen optional erhältlichen K&F Systemcontroller betrieben werden, so empfehlen wir beim 'Cluster-Betrieb’ den Top Low Cut Filter zu benutzen. Sie optimieren damit den Frequenzgang für diese Anwendung. Bei Betrieb ohne K&F Systemcontroller, sollten Sie beim Cluster-Betrieb’ die Frequenzen unterhalb 300 Hz um 3-4 dB absenken. -
Seite 17: Mit Gedrehtem Horn
Benutzerhandbuch K&F GRAVIS 12+ Mit gedrehtem Horn Winkel 2 gedrehtes Horn aufrechst stehender Lautsprecher je kleiner Winkel Winkel 1 3, desto kleiner der vertikale Abstrahlwinkel, aber desto größer ist die Erhöhung des Schallpegels. Kombination Winkel 1 Winkel 2 Winkel 3 Gravis 12+ N mit 20°... -
Seite 18: Inbetriebnahme
Benutzerhandbuch K&F GRAVIS 12+ = erforderliche Kabellänge (m) / (2 x Lautsprecher-Impedanz (Ohm)) • Verwenden Sie für Verbindungen vom Mischpult zu den Endverstärkereingängen bitte 2-polig abgeschirmte Mikrofonleitungen (symmetrische Verbindung) mit hochwertigen Steckverbindungen. • Vermeiden Sie Brummschleifen. • Beachten Sie die in dieser Anleitung beschriebenen Anschlussbelegungen. •... -
Seite 19: Wartung Und Pflege
Behandlung. Wenn der Lautsprecher aufgehängt werden soll, bedeutet das in der Regel immer ein erhöhtes Sicherheitsrisiko. Grundsätzlich muss das Lautsprecherzubehör jedes Mal vor und nach der Montage einer Sichtprüfung unterzogen werden. GRAVIS 12+Bei Festinstallationen muss der Lautsprecher in regelmäßigen Intervallen auf Verschleißerscheinungen überprüft werden. -
Seite 20: Technische Daten
Benutzerhandbuch K&F GRAVIS 12+ 12. Technische Daten 12.1 Technische Daten GRAVIS 12+ N Lautsprecher Prinzip Passives 2-Weg Bassreflexsystem (Betrieb über K&F SystemRack) Übertragungsbereich -10 dB 65 Hz - 22 kHz (FR mode) 49 Hz - 22 kHz (BassBoost mode) Übertragungsbereich ±3 dB 95 Hz - 20 kHz (FR mode) 62 kHz - 20 kHz (BassBoost mode) Abstrahlwinkel nominal... -
Seite 21: Technische Daten Gravis 12+ W
Benutzerhandbuch K&F GRAVIS 12+ 12.2 Technische Daten GRAVIS 12+ W Lautsprecher Prinzip Passives 2-Weg Bassreflexsystem (Betrieb über K&F SystemRack) Übertragungsbereich -10 dB 65 Hz - 23 kHz (FR mode) 49 Hz - 23 kHz (BassBoost mode) Übertragungsbereich ±3 dB 95 Hz - 20 kHz (FR mode) 62 kHz - 20 kHz (BassBoost mode) Abstrahlwinkel nominal 90°... -
Seite 22: Messdiagramme
Benutzerhandbuch K&F GRAVIS 12+ 13. Messdiagramme 13.1 Frequenzgang GRAVIS 12+ N LCut mode Frequenzgang 'on axis' FR mode BassBoost mode 13.2 Frequenzgang GRAVIS 12+ W LCut mode LCut mode Frequenzgang 'on axis' FR mode FR mode BassBoost mode BassBoost mode KLING &... -
Seite 23: Frequenzgang Gravis 12+ Xw
Benutzerhandbuch K&F GRAVIS 12+ 13.3 Frequenzgang GRAVIS 12+ XW LCut mode LCut mode Frequenzgang 'on axis' FR mode FR mode BassBoost mode BassBoost mode KLING & FREITAG GMBH © 2014 Version 3.4 Seite 23 von 30... -
Seite 24: Abstrahlverhalten Gravis 12+ N
Benutzerhandbuch K&F GRAVIS 12+ 13.4 Abstrahlverhalten GRAVIS 12+ N Horizontal 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120° 15 - 18 -150°... -
Seite 25: Abstrahlverhalten Gravis 12+ W
Benutzerhandbuch K&F GRAVIS 12+ 13.5 Abstrahlverhalten GRAVIS 12+ W Horizontal 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120° 15 - 18 -150°... -
Seite 26: Abstrahlverhalten Gravis 12+ Xw
Benutzerhandbuch K&F GRAVIS 12+ 13.6 Abstrahlverhalten GRAVIS 12+ XW Horizontal Horizontales Abstrahlverhalten 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120° 15 - 18 -150°... -
Seite 27: Abmessungen
Benutzerhandbuch K&F GRAVIS 12+ 14. Abmessungen KLING & FREITAG GMBH © 2014 Version 3.4 Seite 27 von 30... -
Seite 28: Entsorgung
Benutzerhandbuch K&F GRAVIS 12+ 15. Entsorgung Bitte führen Sie die Transportverpackung des Gerätes Ihrem lokalen Wiederverwertungskreislauf zu. 15.1 Deutschland Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie KLING & FREITAG Altgeräte aber auch nicht bei öffentlichen Sammelstellen zur Entsorgung ab! Bei KLING &... -
Seite 29: Alle Weiteren Nationen
Benutzerhandbuch K&F GRAVIS 12+ 15.3 Alle weiteren Nationen Für die Entsorgung der Altgeräte gemäß den jeweiligen nationalen Bestimmungen in anderen als oben genannten Ländern erkundigen Sie sich bitte bei Ihrem Lieferanten oder den örtlichen Behörden. KLING & FREITAG GMBH © 2014 Version 3.4 Seite 29 von 30... -
Seite 30: Eg-Konformitätserklärung
Benutzerhandbuch K&F GRAVIS 12+ 16. EG-Konformitätserklärung für die folgend bezeichneten Erzeugnisse einschließlich der von KLING & FREITAG GmbH angebotenen Modellvarianten, sofern diese nicht nachträglich geändert wurden. Passive Lautsprechersysteme: ACCESS B5 E 90 MK II SEQUENZA 5 W ACCESS B10 LINE 212 SEQUENZA 5 B ACCESS TS/T9 NOMOS LS...
