Montage
Das STIL-FIT Ergometer wird nahezu fertig montiert
geliefert. Sie müssen lediglich eine Schraube am
Frontrohr anziehen und das Sattelrohr in den Rahmen
stecken.
Ihre persönlichen Feinjustierungen können Sie, wie
auf den folgenden Seiten beschrieben, sehr einfach
vornehmen.
zu
tighten
vast zetten

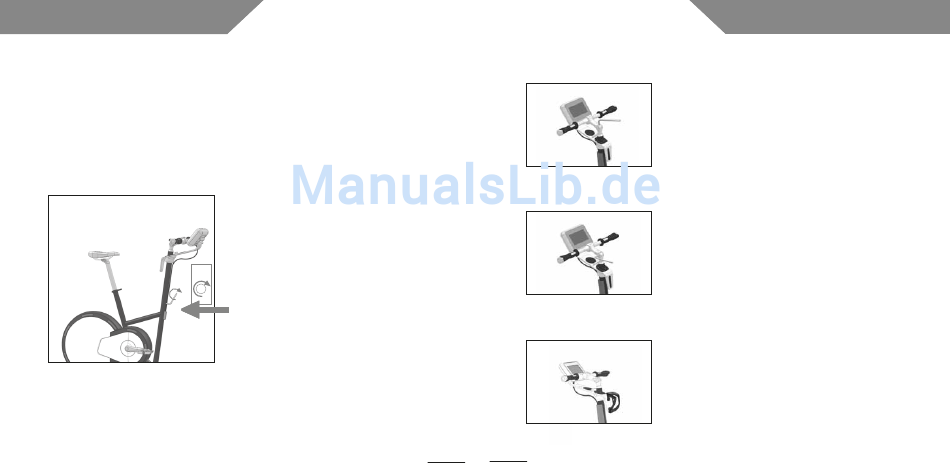

Stecken Sie die Fronteinheit in den Rahmen.
Ziehen Sie nun die untere Schraube mit dem
Inbusschlüssel sehr fest an. Achten Sie darauf,
dass die Lenkereinheit gerade ausgerichtet ist.
Zum Feststellen drehen Sie den Schlüssel im
Uhrzeigersinn. Sie spreizen damit das
Klemmstück innerhalb des Rohres.
3
Höhenverstellung des Lenkers

Winkelverstellung des Vorbaus

Montage des Flaschenhalters

4
Montage
Lösen Sie die Inbusschraube etwas bis sich der
Lenker drehen läßt. Möglicherweise müssen
Sie dazu den Lenker etwas fest nach rechts
und links drehen, damit sich die Klemmung löst.
Sie können dann die Lenkereinheit in der Höhe
um 40 mm verstellen. Ziehen Sie dann die
Schraube wieder sehr fest an.
Lösen Sie die Inbusschraube an der linken
Seite bis der Zahnring nach außen schnappt.
Sie können dann den Winkel nach ihren
Wünschen einstellen. Schrauben Sie die
Inbusschraube wieder fest zu.
Falls gewünscht können Sie den Flaschenhalter
montieren. Entfernen Sie dazu das schwarze
Etikett auf dem Aluminiumsockel.
