7.7
Umbaumöglichkeit des Kabelanschlusses
Umbaumöglichkeit des Kabelanschlusses
Alle Sammelschienengeräte werden mit "Kabelabgang unten" ausgeliefert.
Bauen Sie die zuvor entfernten Teile in umgekehrter Reihenfolge ohne Änderung ihrer
Ausrichtung wieder an.

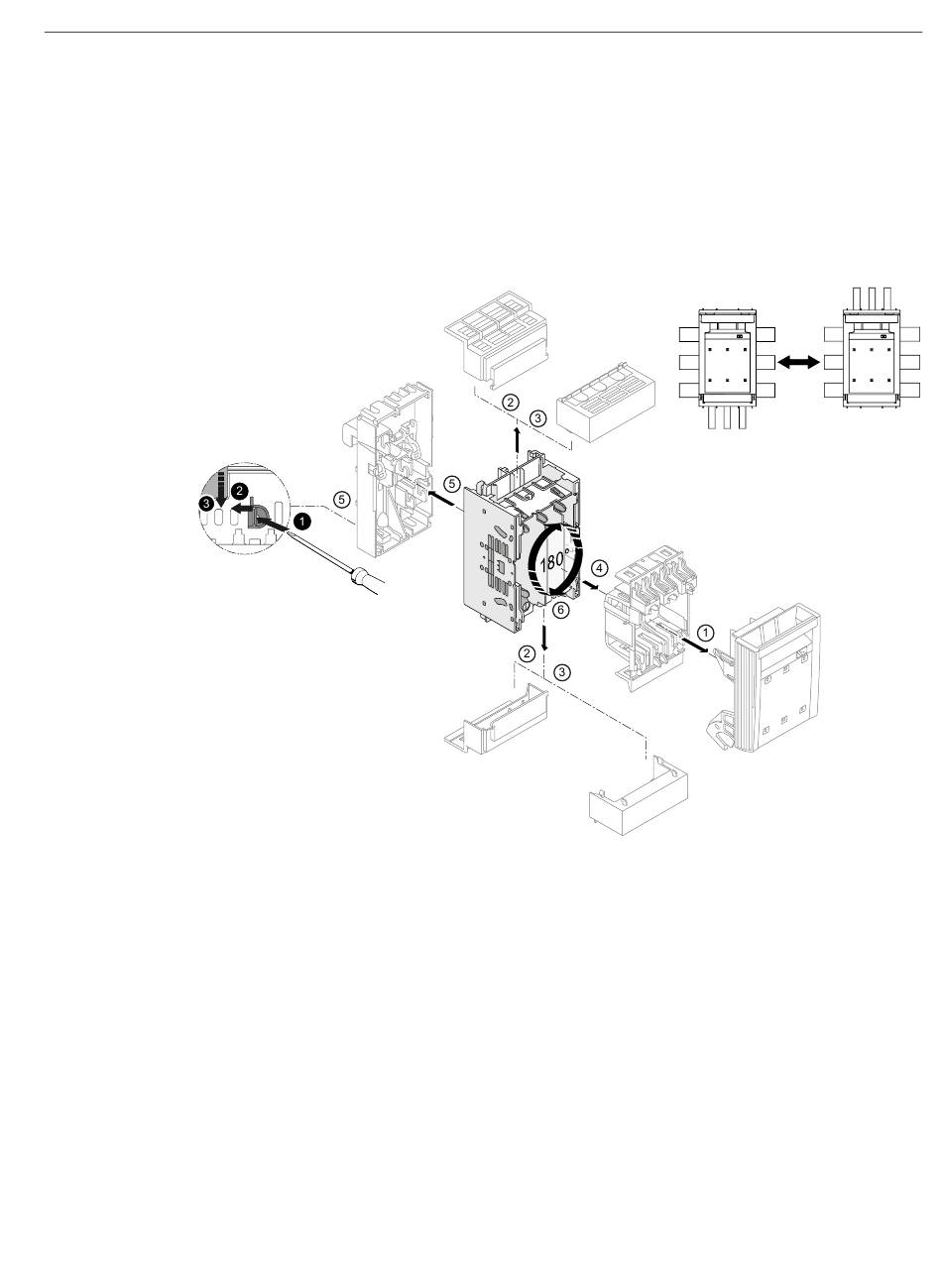

Bild 7-19
Sicherungslasttrennschalter 3NP1
Systemhandbuch, 11/2008, 7112905-01DS01
Umbau des Kabelanschlusses, Baugröße 000
Montage, Einbau, Anbau
7.7 Umbaumöglichkeit des Kabelanschlusses
65
