2)
oberer Grenzwert überschritten:
Grenzwerte nicht überschritten:
unterer Grenzwert unterschritten:
3) Funktionen oder Anzeige nur aktiv, falls Netzüberwachung eingeschaltet ist
4) Falls die Memory-Funktion aktiv ist, erscheint wechselnd zur Fehleranzeige folgende
Anzeige:
1)

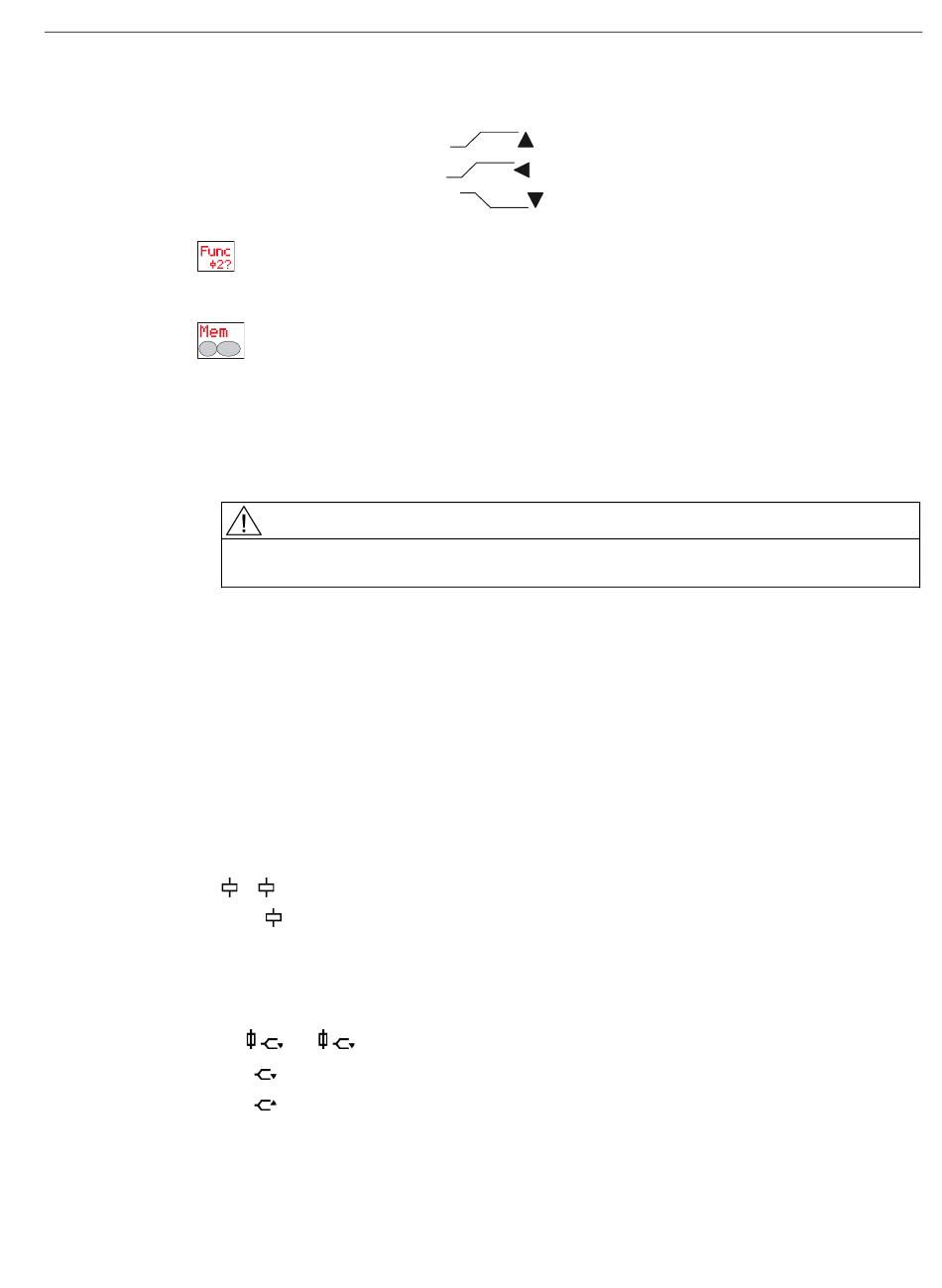

Menüführung Display EFM 25 (DC)
Legende:
● RUN: Betriebsmodus
● U =: Leiterspannung
● Value: Wertebereich (190 V bis 510 V)
● TEST 1, TEST 2: Prüfung Relais 1, Prüfung Relais 2
● SET?: Setupmodus
● Hyst: Hysterese (Schwankungsbreite) in V (1 V - 20 V, Voreinstellung: 5 V)
● Del: Delay: Wahl einer Verzögerungszeit für die Fehleranzeige (0,1 ... 20 s)
● Mem?: Speichern ja/nein
● NC: Normally Closed: Ruhestromprinzip, d. h., das Relais ist angezogen (Voreinstellung)
● NO: Normally Open: Arbeitsstromprinzip
●
● Func
● Error: Fehleranzeige
● RES?: Fehleranzeige zurücksetzen
● Memory?: Fehleranzeige speichern ja/nein
● L+
● U =
● U =
Sicherungslasttrennschalter 3NP1
Systemhandbuch, 11/2008, 7112905-01DS01
2)
WARNUNG
Im SETUP-Modus wird die Sicherung bzw. das Netz nicht überwacht. Die Überwachung
ist nur im RUN-Modus gewährleistet!
1
2? :Schütz 1 reagiert wie Schütz 2
2? : Schütz 2 reagiert auf Netzüberspannung/Netzunterspannung/Phasenausfall
, L-
: Spannung an der Sicherung: Unterer Schwellenwert unterschritten
: Leiterspannung: Unterer Schwellenwert unterschritten
:Leiterspannung: Oberer Schwellenwert überschritten
Funktionen, Bedienung
6.3 Elektronische Sicherungsüberwachung
43
