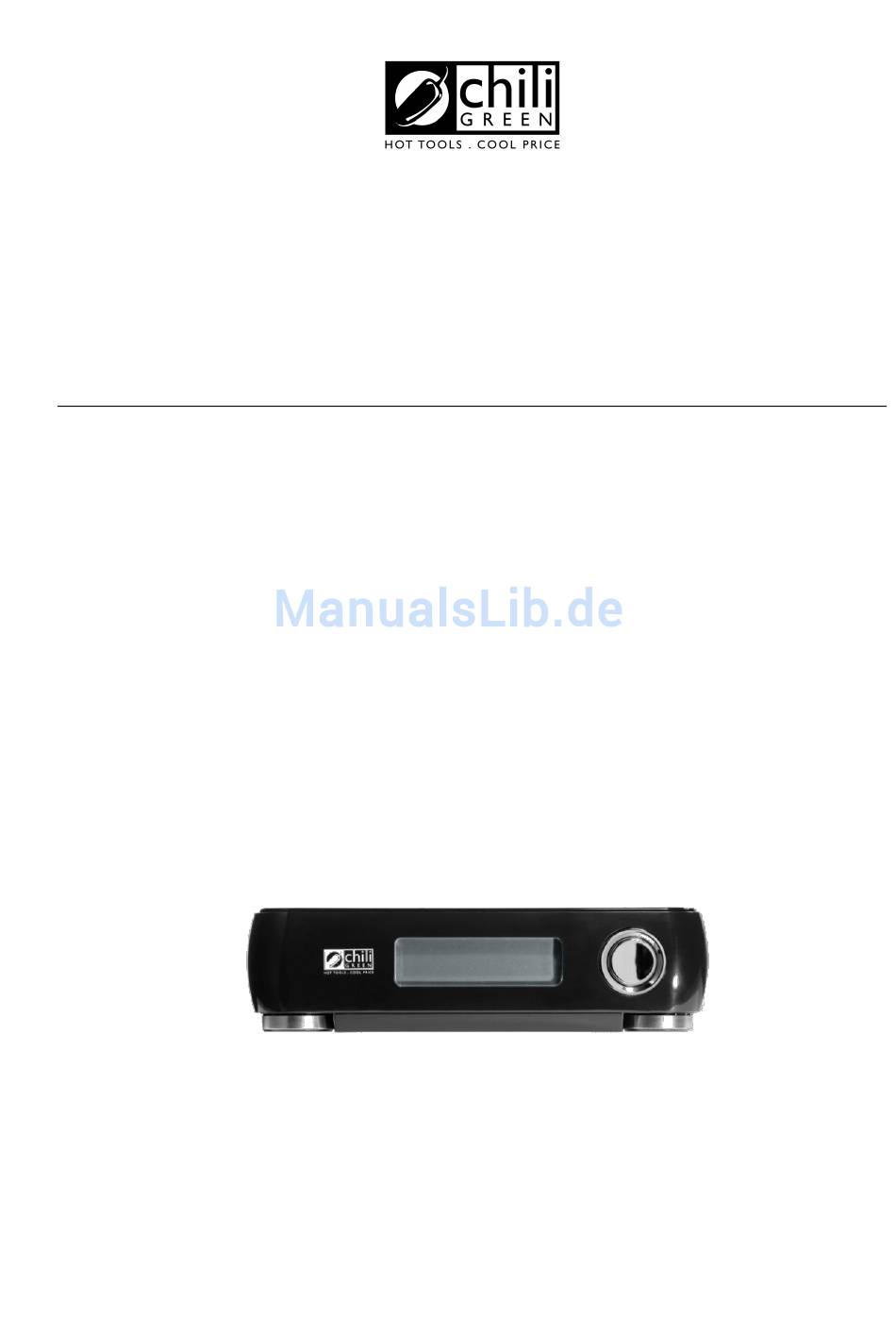

- Seite 1 ES1 Entertainment Server Entertainment Server Bedienungsanleitung Rev. 1.1 (Mar 08) UPnP NAS Server www.chiligreen.com/multimedia...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhaltsverzeichnis ..............................2 Vorwort ..................................4 Support ..................................4 Garantiebestimmungen ............................. 5 Datensicherheit ................................. 5 Sicherheitshinweise ..............................5 CE-Konformität ................................6 Verpackungsinhalt ..............................6 Was ist NAS? ................................6 UPnP AV-Server ................................. 6 Display-Anzeigen ............................... 7 Inbetriebnahme ................................. 7 12.1 Verkabelung ............................... - Seite 3 <Inhaltsverzeichnis 15.4.5 Speicherplatz ............................12 15.4.6 Fehlerbenachrichtigung .......................... 12 15.5 Netzwerkdienste .............................. 13 15.5.1 DCHP-Server ............................13 15.5.2 Bonjour ..............................13 15.6 Medienserver ..............................13 15.6.1 PVConnect (TwonkyVision) ........................13 15.7 Wartung ................................13 15.7.1 Firmware-Aktualisierung ........................13 15.7.2 Konfiguration speichern.......................... 14 15.7.3 Konfiguration wiederherstellen ......................
-
Seite 4: Vorwort
2 Vorwort Herzlichen Glückwunsch zum Erwerb des chiliGREEN Entertainment Servers, der Ihnen als Server mit minimalem Energieverbrauch im Heimnetzwerk Speichervolumen und eine Vielzahl an praktischen Funktionen zur Verfügung stellt. Sie können das Gerät u. a. als Druck-Server und Netzlaufwerk verwenden, mit dem integrierten Bit Torrent- Server Downloads verwalten und über den integrierten UPnP Audio/Video-Server Audio-, Video- und Bilddateien im... -
Seite 5: Garantiebestimmungen
Garantiebestimmungen 4 Garantiebestimmungen Sie können für den chiliGREEN Entertainment Server zwei Jahre ab Kaufdatum Garantie in Anspruch nehmen, wobei der Garantieanspruch stets durch einen entsprechenden Kaufbeleg (mit Datum bzw. Seriennummer) nachzuweisen ist. Bitte beachten Sie, dass angebrachte Garantiesiegel nicht beschädigt sein dürfen, da sonst angenommen werden muss, dass ein technisches Problem durch Eingriffe bzw. -
Seite 6: Ce-Konformität
Abbildung 1 - Netzwerkaufbau 10 UPnP AV-Server Der chiliGREEN ES1 Entertainment Server wird mit einer leistungsfähigen UPnP AV-Serversoftware ausgeliefert. Dieser Server indiziert automatisch verfügbare Multimediainhalte in einer eigenen Datenbank und kann diese Inhalte dann UPnP-fähigen AV-Clients (z. B. einem UPnP-fähigen AV-Receiver, einem UPnP-Audioplayer oder einem digitalen UPnP-... -
Seite 7: Display-Anzeigen
Display-Anzeigen Fotorahmen) bereitstellen. Gleichzeitig erzeugt die Software automatisch eine Navigationsstruktur, die von diesen Geräten einheitlich benutzt werden kann. Ihre MP3-Sammlung muss so beispielsweise nicht extra sortiert werden, Sie können automatisch Titel beispielsweise nach Interpret oder Genre abspielen, darüber hinaus werden Playlisten aufgelöst und können ebenfalls abgespielt werden. -
Seite 8: Einschalten
Abbildung 3 - Anschlüsse für LAN-Modus Werden beide Kabel angeschlossen, so wir das Gerät automatisch im NAS-Modus als Netzlaufwerk gestartet! Der chiliGREEN ES1 kann als Druckserver verwendet werden. Schließen Sie Ihren Drucker dazu am Anschluss mit der Bezeichnung „Printer“ an. -
Seite 9: Rücksetzen Auf Werkseinstellungen
Rücksetzen auf Werkseinstellungen 13 Rücksetzen auf Werkseinstellungen Möchten Sie die werkseitigen Standardeinstellungen wiederherstellen, so benutzen Sie bitte einen dünnen Gegenstand (z. B. einen Kugelschreiber), um den Reset-Taster auf der Geräterückseite zu drücken. Der ES1 startet dann neu mit Werkseinstellungen. Benutzerdaten werden durch die Wiederherstellung der Werkseinstellungen nicht gelöscht! Abbildung 5 - Wiederherstellung der Werkseinstellungen 14 Formatieren der integrierten Festplatte Die eingebaute Festplatte ist bei Auslieferung bereits formatiert. -
Seite 10: Anmeldung
Apple-Benutzer müssen (unter OS X) das „Apple Menü“ öffnen und dann auf „Netzwerk“ klicken. Wählen Sie die aktive Netzwerkverbindung aus und klicken Sie auf „Konfigurieren“. 15.1.2 Anmeldung Nachdem der ES1 den Bootvorgang beendet hat, können Sie mit einem Web-Browser (z. B. Microsoft Internet Explorer) die Benutzeroberfläche aufrufen. -
Seite 11: Gruppe Hinzufügen
Einstellungen Markieren Sie auf der linken Seite die zu entfernenden Gruppen, und klicken Sie auf „Entfernen“. Halten Sie die Umschalttaste gedrückt, um mehrere Gruppen gleichzeitig auszuwählen. Kicken Sie auf „Speichern“, um die aktuellen Einstellungen zu übernehmen. 15.2.4 Gruppe hinzufügen Klicken Sie im Hauptmenü auf „Erweitert“, „Benutzer und Gruppen“ bzw. auf „Gruppenverwaltung“. Geben Sie im Feld „Gruppenname“... -
Seite 12: Systemeinstellungen
15.3.2.2 Zugriffsberechtigungen Durch Klick auf die Schaltfläche „Windows, FTP-Zugriff“ oder „NFS-Zugriff“ gelangen Sie auf Konfigurationsseiten, auf denen Sie Benutzern oder Benutzgergruppen (in der Liste mit dem Symbol „@“ gekennzeichnet) die Zugriffsrechte auf vorhandene Ordner – jeweils für Windows- und FTP-Zugriff bzw. NFS (Linux-Netzwerkfreigaben) - erteilen können. Ist die Checkbox „Zugriff für alle Benutzer“... -
Seite 13: Netzwerkdienste
Einstellungen Alternativ kann der ES1 die Anzeige eines Pop Up-Fensters zur Meldung eines Fehlers auslösen. Dazu müssen Sie diese Funktion durch Markieren der Checkbox „Aktivieren“ einschalten und IP-Adressen der zu benachrichtigenden Endgeräte eintragen. Bitte testen Sie die Fehlerbenachrichtigung durch Drücken auf die dafür vorgesehenen Schaltflächen! Der Empfang von Pop-Up-Meldungen ist unter Windows standardmäßig deaktiviert. -
Seite 14: Konfiguration Speichern
Bei einer Firmware-Aktualisierung gehen die Benutzerdaten grundsätzlich nicht verloren! 15.7.2 Konfiguration speichern Klicken Sie auf „Speichern“, um eine Sicherungskopie aller aktuellen Einstellungen in eine Datei in ein vorher zu wählendes Verzeichnis zu exportieren. 15.7.3 Konfiguration wiederherstellen Klicken Sie auf „Wiederherstellen“, um Einstellungen von einer Sicherungsdatei wiederherzustellen. 15.7.4 Standardeinstellungen wiederherstellen Klicken Sie auf „Standard wiederherstellen“, um die Werkseinstellungen bei Auslieferung wiederherzustellen. -
Seite 15: Downloads Starten
UPnP AV-Medienserver (PVConnect/TwonkyVision) markieren Sie die Datei „btmodule_v2.0.bin“. Danach klicken Sie bitte auf die Schaltfläche „Start Install“ und befolgen die Bildschirmanweisungen. Verlassen Sie nach der Fertigstellungs-Meldung das Installationsfenster durch Klick auf die Schaltfläche „Return“. Zum Deinstallieren klicken Sie bitte auf die Schaltfläche „Start Uninstall“. 16.2 Downloads starten Zum Start eines Torrent-Downloads klicken Sie auf die Schaltfläche „Add a New Job“... -
Seite 16: Quicklinks
Bitte beachten Sie bei der Angabe von Verzeichnispfaden, dass unter Linux Groß- und Kleinschreibung unterschieden wird! 17.1 Quicklinks Symbol Funktion Ruft die Infoseite auf, auf der u. a. die Anzahl der indizierten Musikstücke, Bilder und Videos sowie Radiostationen angezeigt wird. Öffnet bei aktiver Internetverbindung die PVConnect-Webseite. - Seite 17 UPnP AV-Medienserver (PVConnect/TwonkyVision) Unterverzeichnisse eines angegebenen Pfades werden automatisch durchsucht. Mit der Einstellung „\“ wird die ganze Festplatte durchsucht. 17.2.1.5 Rescan-Abstand Die Option beeinflußt das Rescan-Verhalten des Servers (Neueinlesen der Medienverzeichnisse). Wird der Wert auf 0 gesetzt, so finden keine Rescans statt – das Gerät liest die Datenbank nur beim Einschalten neu ein. Ein positiver Wert legt den Abstand zwischen erneuten Scans der Medienverzeichnisse in Minuten fest, eine automatische Überwachung der Medienverzeichnisse wird durch -1 erreicht.
-
Seite 18: Einstellungen Für Fortgeschrittene
Nachfolgend finden Sie einige Hinweise zu möglicherweise auftretenden Problemen. Zum AV-Medienserver finden Sie auf www.twonkyvision.com unter der Rubrik „FAQ“ weitere Hinweise, zudem gibt es zahlreichen Internet-Foren, in denen themenbezogene Probleme diskutiert werden. Bei technischen Fragen steht Ihnen sonst die chiliGREEN Support-Hotline (siehe Kapitel 3) zur Verfügung. - Seite 19 Problembehebung Das Gerät kann nicht angesprochen werden, obwohl das USB-Kabel mit PC und ES1 verbunden ist. Prüfen Sie, ob das Netzwerkkabel (LAN) angesteckt ist. Sind beide Kabel (LAN + USB) angeschlossen, wird das Gerät automatisch im NAS-Modus gestartet und kann nicht über USB angesprochen werden. Playlisten werden vom AV-Server nicht aufgelöst oder einzelne Titel fehlen.
