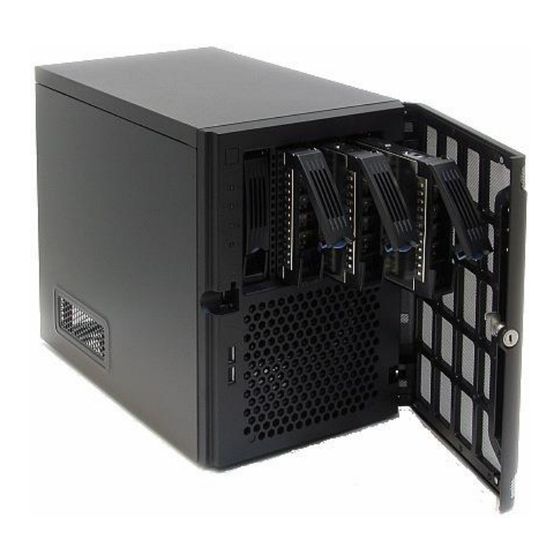

Inhaltszusammenfassung für chiliGREEN Advance Home Server Plus

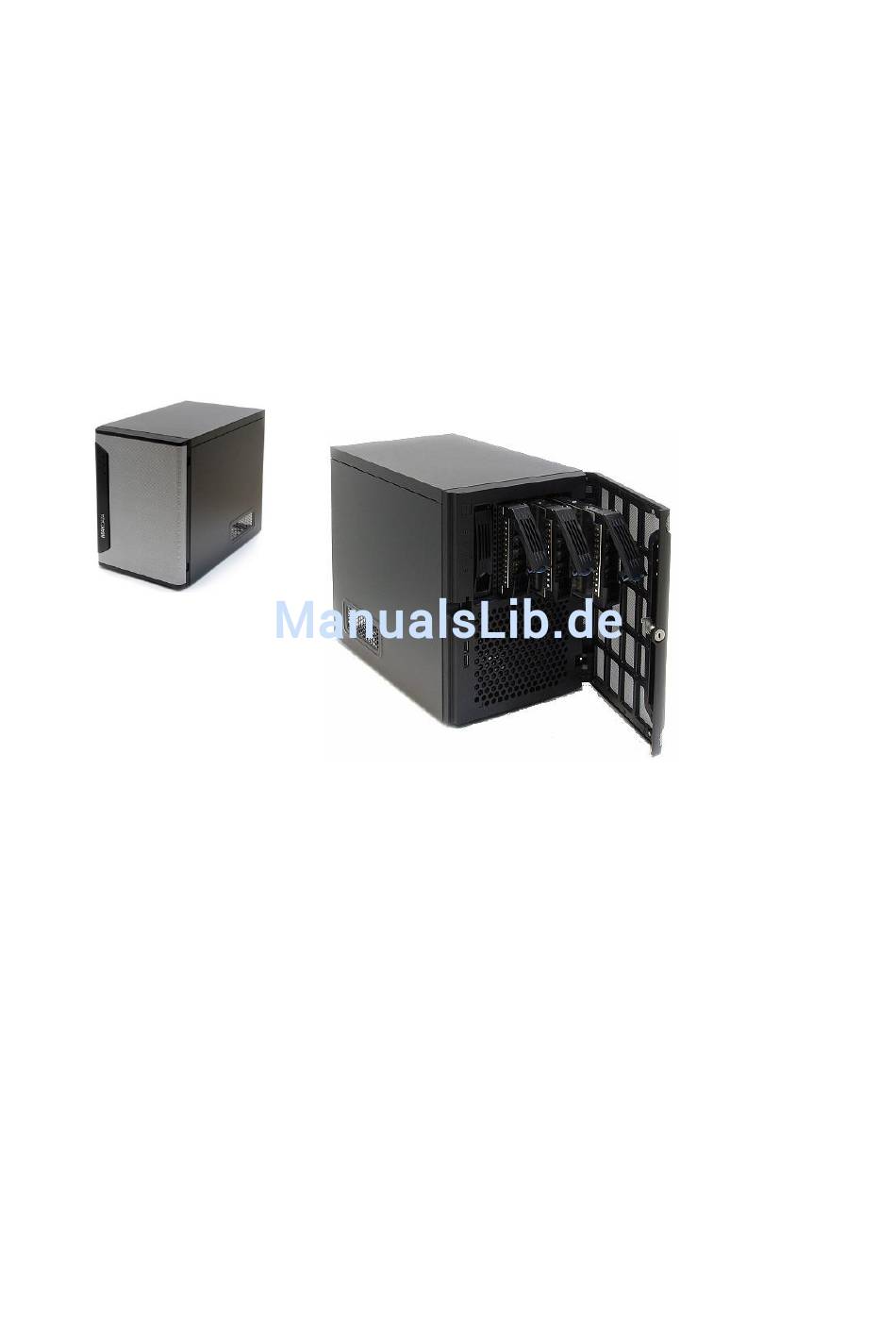

- Seite 1 Advance Home Server Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Konformität des Produkts mit Sicherheitsrichtlinien ................18 RoHS-Konformität des Produkts ...................... 18 EMV-Konformität des Produkts ......................18 Sicherheitsprüfzeichen des Produkts ....................18 Hinweise zur elektromagnetischen Verträglichkeit ................. 18 Europa (CE-Konformitätserklärung) ....................18 WEEE-Erklärung ..........................18 chiliGREEN Advance Home Server Plus... -
Seite 3: Einrichten Des Systems
Entladungen durch Tragen einer Antistatik-Manschette, die Sie während der Arbeit zur Erdung an einem beliebigen unlackierten Metallteil des Systems befestigen. ▲ ACHTUNG Für eine vollständige Trennung des Systems vom Stromnetz muss das Netzkabel aus der Steckdose gezogen werden. chiliGREEN Advance Home Server Plus... -
Seite 4: Warnhinweise Zu Arbeiten Am System
Abbildung 1 Anschlüsse an der Rückseite 10. USB-3.0-Anschlüsse 3/4 11. Videoanschluss (DVI-D, nicht DVI_I kompatibel) 12. High-Definition Multimedia Interface (HDMI) 13. USB-2.0-Anschlüsse 3/4 Durch die Netzwerk-LEDs auf der linken und rechten Seite des Netzwerkanschlusses werden folgende Zustände signalisiert. chiliGREEN Advance Home Server Plus... -
Seite 5: Einschalten Des Systems
RAID kann anschließend „degraded“ sein). Betriebsanzeige Leuchtet im eingeschalteten Zustand blau. HDD LED Leuchtet bei Zugriff auf ein SATA-Gerät orange auf. Reset Startet das System neu (Datenverlust möglich). ► HINWEIS Nicht bezeichnete Elemente sind ohne Funktion. chiliGREEN Advance Home Server Plus... -
Seite 6: Merkmale Des Computers
Integrierter 2D-Videocontroller mit 1 MB gDDR3-Grafikspeicher Max. Auflösung 1920x1200 bei 60Hz und 32bpp Integriertes LAN 1x Gigabit LAN; Intel® I217 Erweiterungsmöglichkeiten 1x PCI Express Gen3 x16 (für low profile Steckkarten) Lüfter 1x 120mm Gehäuselüfter 1x Prozessorlüfter Netzteil effizientes 350-W-Netzteil chiliGREEN Advance Home Server Plus... -
Seite 7: Position Der Anschlüsse Und Steckbrücken
Abbildung 3 Position der Anschlüsse und Komponenten auf dem Mainboard Tabelle 4 Bezeichnung wichtiger Anschlüsse auf dem Mainboard F_PANEL Front Panel Anschluss EATXPWR Hauptstromversorgung (2 × 12) ATX12V 12V Prozessorstromversorgung (2 × 2) CLRTC Clear CMOS Jumper chiliGREEN Advance Home Server Plus... -
Seite 8: Konfigurationsjumper
Versuchen Sie nicht das CMOS im eingeschalteten Zustand zu löschen, das Mainboard kann Schaden nehmen. Frontpanel-Anschluss Die folgende Abbildung zeigt die Belegung des Frontpanel-Anschlusses. Der Anschluss ist auf dem Mainboard mit F_PANEL bezeichnet (s. Abbildung 3). Abbildung 5 Frontpanel-Anschluss chiliGREEN Advance Home Server Plus... -
Seite 9: Unterstütze Hardware
Metallgehäuse des Servers, bevor Sie an Prozessor oder Systemplatine arbeiten. Bleiben Sie während der Arbeit in Berührung mit dem Metallgehäuse des Systems, um bei der Arbeit mit dem Prozessor elektrostatische Ladungen sofort abzuführen. (2) Vermeiden Sie unnötige Bewegungen. chiliGREEN Advance Home Server Plus... -
Seite 10: Einbauen Von Prozessoren
Schachtel, und entfernen Sie die schützende Transportabdeckung. Richten Sie den Prozessor so am Sockel aus, dass die beiden Ausstanzungen über den Stiften am Sockel liegen. Setzen Sie den Prozessor vorsichtig in den Sockel. Abbildung 7 Prozessor einsetzen chiliGREEN Advance Home Server Plus... -
Seite 11: Kühlkörper Installieren
Setzen Sie alle Komponenten wieder ein, die Sie zuvor entfernt haben, um den Prozessorsockel zu erreichen. Schließen Sie das Gehäuse, und verbinden Sie den Netzstecker wieder mit dem System. Abbildung 10 Kühler postionieren Abbildung 11 Push-Pin-Befestigung verriegeln chiliGREEN Advance Home Server Plus... -
Seite 12: Ausbauen Von Prozessoren
Kreuzschlitzschraubendreher in der Mitte der Blende ansetzen und diese leicht hin- und herbewegen, um sie auszubrechen. Setzen Sie die PCI-Karte in den freien Steckplatz ein. Befestigen Sie die PCI-Karte mit einer Schraube. Schließen Sie das Servergehäuse. Schließen Sie alle externen Komponenten wieder an. Schließen Sie das Netzkabel an. chiliGREEN Advance Home Server Plus... -
Seite 13: Ein- Und Ausbauen Von Speichermodulen
Option „Auf einer anderen Festplatte neu aufbauen“ angezeigt. Klicken sie auf die Option und wählen Sie im folgenden Dialog die neue Festplatte zum Neuaufbau. In der Statusansicht wird der Fortschritt des Neuaufbaus angezeigt. Der Neuaufbau kann je nach Festplattenkapazität, RAID-Level und Last mehrere Stunden bis Tage benötigen. chiliGREEN Advance Home Server Plus... -
Seite 14: Austauschen Der Sicherungsbatterie
Um eine Ersatzbatterie zu installieren, ziehen Sie die Schutzfolie von der Klebefläche an der Batterie ab, verbinden Sie das Zuführungskabel mit dem Anschluss auf der Hauptplatine und kleben Sie die Batteriezelle auf ihre Auflagefläche. Schließen Sie das Gehäuse. Führen Sie das Setup aus, und stellen Sie die Systemuhr neu ein. chiliGREEN Advance Home Server Plus... -
Seite 15: Serverdienstprogramme
Sie ein zweites RAID-Array im verbleibenden Teil der Festplatte erzeugen). Drücken Sie anschließend die Eingabetaste. Bestätigen Sie Ihre Einstellungen mit der Taste Y. Drücken Sie zum Beenden Sie des Option ROM-Konfigurationsprogramms die Taste ESC. chiliGREEN Advance Home Server Plus... - Seite 16 Setup wird beendet. Wenn Sie „No“ (Nein) auswählen und die Eingabetaste oder die Esc-Taste drücken, gelangen Sie zurück zu dem Element, an dem Sie sich vor Drücken der Taste F10 befanden. Es werden keine Feldwerte geändert. chiliGREEN Advance Home Server Plus...
-
Seite 17: Technische Referenz
Ausgangsspannungen des integrierten 350-W-Netzteils Tabelle 6 Ausgangsleistung des integrierten 350-W-Netzteils Spannung Maximalstrom +3,3 V 20 A +5,0 V 20 A +5 V Standby 2,5 A +12 V 24 A (16 A für eine Spannungsschiene) –12 V 0,5 A chiliGREEN Advance Home Server Plus... -
Seite 18: Richtlinien Und Konformitätshinweise
WEEE-Erklärung Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht als kommunale Abfälle entsorgt werden. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe. chiliGREEN Advance Home Server Plus...
