Inhaltszusammenfassung für Collomix Collomatic XM 2-650

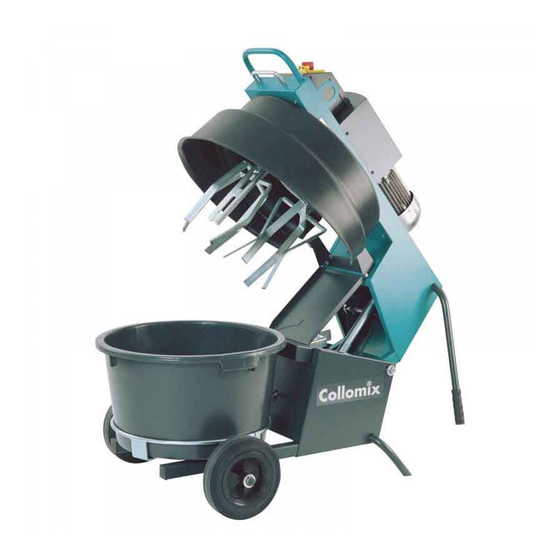

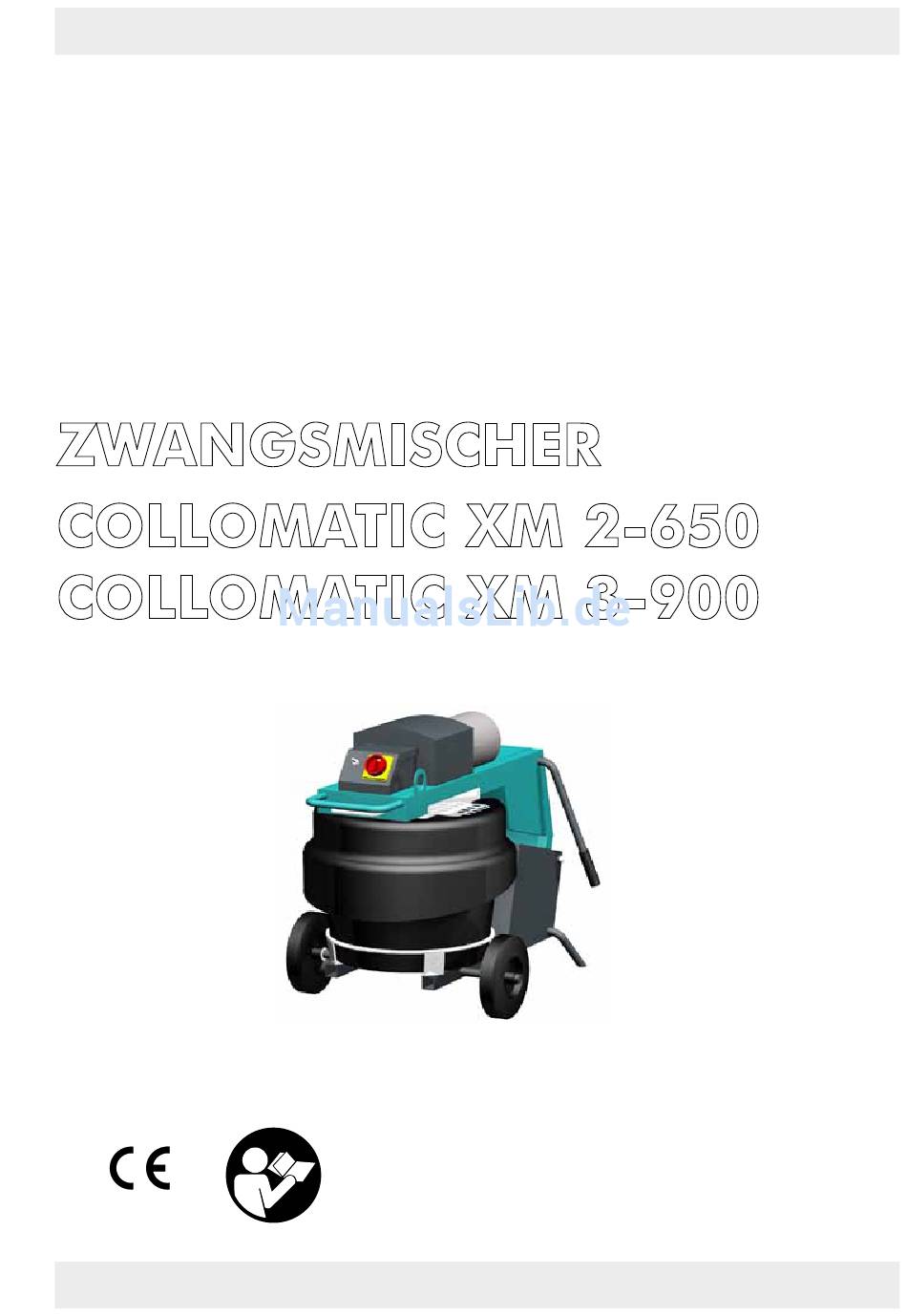

- Seite 1 Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM Betriebsanleitung Zwangsmischer collomatic Xm 2-650 collomatic Xm 3-900 Collomix GmbH Daimlerstraße 9 85080 Gaimersheim/Deutschland Telefon: 08458 / 3298-0 www.collomix.de Art.Nr.: 39.014/015/016 Rev. 04-13 Seite 1...
-
Seite 2: Inhaltsverzeichnis
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM Inhalt Seite Übersicht Technische Daten EG-Konformitätserklärung erklärung der Fachausdrücke sicherheitshinweise Verantwortung des Betreibers Bestimmungsgemäße Verwendung Haftung und Gewährleistung transporthinweise Anlieferung Manuelles bewegen des Gerätes Transport mit Kran oder Hebezeug entsorgung transportwagen Montage, 65 Liter-Kübel Montage, 90 Liter Kübel... -
Seite 3: Übersicht
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 1. Übersicht Zeichnungserklärung 1. Mischwerkzeuge 9. Traggriffe, arretierbar 2. Randabstreifer 10. Anschlußstecker 3. Schutzhaube 11. Kontrollstift für Mischkübel 4. Riegelstange 12. Transportwagen (Zubehör) 5. Griff 13. Achsbügel mit Kübelanschlag 6. Hauptschalter / NOT-AUS-Schalter 14. -
Seite 4: Technische Daten
Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 12100, EN 60745-1, EN 55014, EN 60204, EN 61000-4; EN 50581:2013-02 gem. den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2011/65/EG technische Unterlagen anzufordern bei: Collomix GmbH, Abt. Technische Entwicklung, Daimlerstr. 9, 85080 Gaimersheim, Deutschland Alexander Essing... -
Seite 5: Erklärung Der Fachausdrücke
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 2. Erklärung der verwendeten Fachausdrücke Drehrichtung Richtung in welcher sich das Getriebe und die Mischwerkzeuge bei Drehstrom drehen (nur 400 Volt) endschalter elektrischer Schalter, der bei erreichen der endgültigen Position eines beweglichen Maschinenteils, eine Funktion ein- bzw. ausschaltet. -
Seite 6: Sicherheitshinweise
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 3. Sicherheitshinweise Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, aner- kannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch von diesem Gerät Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildeten Personal unsachgemäß... -
Seite 7: Verantwortung Des Betreibers
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM • Eine defekte Gasdruckfeder nur gegen eine neue austauschen. Gasdruckfeder darf nicht geöffnet werden, steht unter Druck. Verletzungsgefahr! • Achten Sie stets auf die uneingeschränkte Beweglichkeit des Kontrollstiftes und die einwandfreie Funktion des Endschalters. Verschmutzungen sind unbedingt zu vermei- den! Eine Fehlfunktion kann zum unbeabsichtigten Anlauf der Mischwerkzeuge führen. -
Seite 8: Bestimmungsgemäße Verwendung
Fabrikationsfehler aufgetreten sind. Bitte legen Sie im Garantiefall einen Kaufbeleg bei Anfallende Garantiearbeiten dürfen nur durch entsprechend geschulte Service-Techniker bzw. nur nach ausdrücklicher Genehmigung durch Collomix, von Dritten ausgeführt wer- den. Reparaturen von nicht autorisierten Personen können das Erlöschen der Garantie zur Folge haben. -
Seite 9: Transporthinweise
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 5. Transporthinweise 5.1 Anlieferung Die Maschine wird auf einer Palette verpackt, angeliefert. Das Nettogewicht beträgt ca. 105 kg. Der Schwerpunkt der Maschine liegt, wie im Bild nebenstehend gezeigt. Versuchen Sie nicht, die Maschine alleine von der Palette zu bewegen. Nehmen Sie Hilfe von weiteren Personen oder Hebevorrichtungen in Anspruch. -
Seite 10: Transportwagen
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 7.0 Transportwagen (Zubehör) Der Transportwagen (Zubehör) dient zum Einsetzen und Herausnehmen des Mischkübels in die Maschine. Gleichzeitig kann mit der Arretiervorrichtung des Transportwagens dünn- flüssiges Material bequem am Einsatzort ausgegossen werden. Standardmäßig wird der Transportwagen passend für den 65-Liter Kübel geliefert. Für den 90-Kübel muß... -
Seite 11: Handhabung
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 7.3 Handhabung • Fassen Sie den Transportwagen an den beiden Handgriffen • Sie fahren mit den beiden Behälteraufnahmen unter den Kübel und haken diese in die beiden Griffschalen am Kübel ein. • Geben Sie mit einem Bein Gegendruck auf die Achse. Beachten Sie, daß der Kübel richtig aufgenommen ist. -
Seite 12: Mischwerkzeuge
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 8. Mischwerkzeuge Ihr Zwangsmischer wird mit drei verschieden Mischwerkzeugen geliefert, (Standard: Universalmischwerkzeuge und Sternrührer). Somit können Sie Materialien sämtlicher Viskositäten aufbereiten. 8.1 Bestückungsmöglichkeiten Beide Mischwerkzeuge drehen mit 120 UpM, mit dieser Bestückung mischen Sie alle hochviskosen, zähen und schweren Materialien, wie z. -
Seite 13: Randabstreifer
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM Wird auf diese Gewindespindel kein Werkzeug mehr aufgesetzt, den entsprechenden Gewindestopfen aufschrauben um Verschmutzungen zu vermeiden. Beachten Sie die unterschiedlichen Gewindegrößen, M 16 und M 18. Wird ein Mischwerkzeug auf die Spindel geschraubt, den Abstand zwischen Werkzeug und Kübelboden kontrollieren. -
Seite 14: Inbetriebnahme
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 11. Inbetriebnahme 11.1 Öffnen und Schließen des Gerätes • Den griff fassen und die riegelstange umgreifen. Ziehen sie diese zu sich heran. Die Verriegelung öffnet sich. • Ziehen sie den schwenkarm nach oben. -
Seite 15: Einstellen Zeitwahlschalter
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 11.4 Einstellen Zeitwahlschalter Am Frontpanel der Maschine befindet sich der Zeitwahlschalter. Stellung "90" Mischwerkzeuglauf 90 Sek., schaltet automatisch ab Stellung "180" Mischwerkzeuglauf 180 Sek., schaltet automatisch ab. Stellung " ∞ Dauer" Ein- und Ausschalten von Hand, keine Automatik... -
Seite 16: Beschreibung Der Schutzeinrichtungen
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 12. Beschreibung der Schutzeinrichtungen Die angesprochenden Schutzeinrichtungen sind zu Ihrer persönlichen Sicherheit sowie derer Dritter in dieser Maschine eingebaut. Achten Sie immer auf deren volle Funktionsfähigkeit. Bei defekten Schutzeinrichtungen die Maschine nicht mehr in Betrieb nehmen. -
Seite 17: Beheben Von Störungen
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 13. Beheben von Störungen Während des Betriebs können Störungen auftreten. Nachfolgend eine Checkliste zur Ursachenermittlung. Bei Vorliegen eines elektrischen Defekts oder größeren Schäden, diese nur von einem Fachmann beheben lassen. störung Ursache Beheben • Zuleitung zu lange und/oder zu geringer... -
Seite 18: Pflege Und Wartung
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 14. Pflege und Wartung Die Beachtung dieser Hinweise sichert Ihnen eine lange Betriebsdauer sowie eine unge- störte Funktion Ihres Zwangsmischer Für alle Wartungs- und Reinigungsarbeiten am Gerät, den Netzstecker ziehen. Nach 100 Betriebsstunden müssen alle beweglichen Teile geölt bzw. gefettet werden. -
Seite 19: Anhang
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM 15. 1 Schaltplan - 230 Volt, 50 Hz Coll o matic XM 2 -65 0 230V, 50 Hz 1 0 2 U < Schaltplan - 400 Volt, 50 Hz Coll o matic XM 2 -650... -
Seite 20: Explosionszeichnung Transportwagen
Collomix GmbH Zwangsmischer D-85080 Gaimersheim Collomatic XM Art.Nr.: 39.014/015/016 Rev. 04-13 Seite 20...
