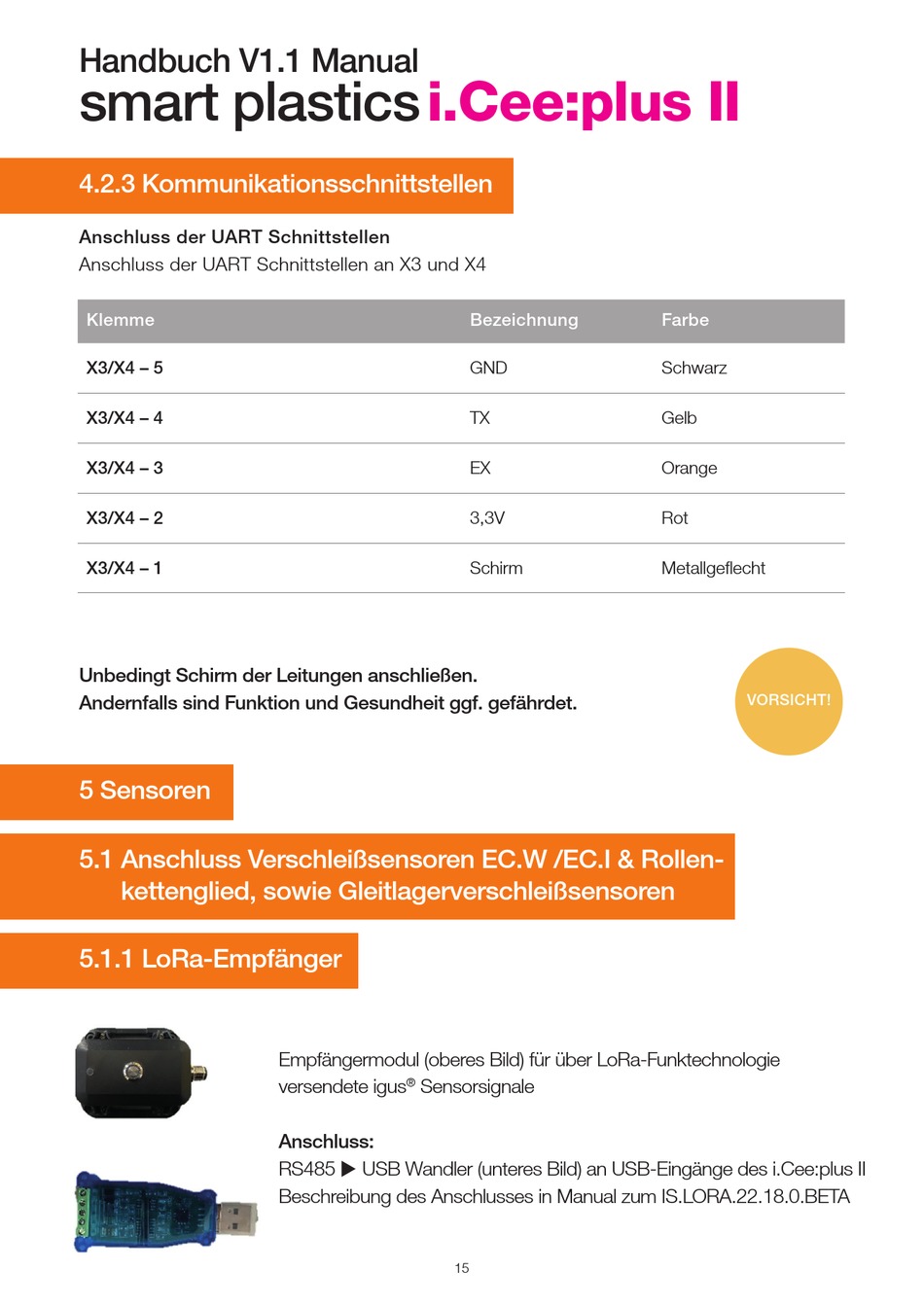

Handbuch V1.1 Manual
smart plastics
4.2.3 Kommunikationsschnittstellen
Anschluss der UART Schnittstellen
Anschluss der UART Schnittstellen an X3 und X4
Klemme
X3/X4 – 5
X3/X4 – 4
X3/X4 – 3
X3/X4 – 2
X3/X4 – 1
Unbedingt Schirm der Leitungen anschließen.
Andernfalls sind Funktion und Gesundheit ggf. gefährdet.
5 Sensoren
5.1 Anschluss Verschleißsensoren EC.W /EC.I & Rollen-
kettenglied, sowie Gleitlagerverschleißsensoren
5.1.1 LoRa-Empfänger
i.Cee:plus II
Empfängermodul (oberes Bild) für über LoRa-Funktechnologie
versendete igus
Sensorsignale
®
Anschluss:
RS485 u USB Wandler (unteres Bild) an USB-Eingänge des i.Cee:plus II
Beschreibung des Anschlusses in Manual zum IS.LORA.22.18.0.BETA
Bezeichnung
GND
TX
EX
3,3V
Schirm
15
Farbe
Schwarz
Gelb
Orange
Rot
Metallgeflecht
VORSICHT!
