Handbuch V1.1 Manual
smart plastics
i.Cee:plus II

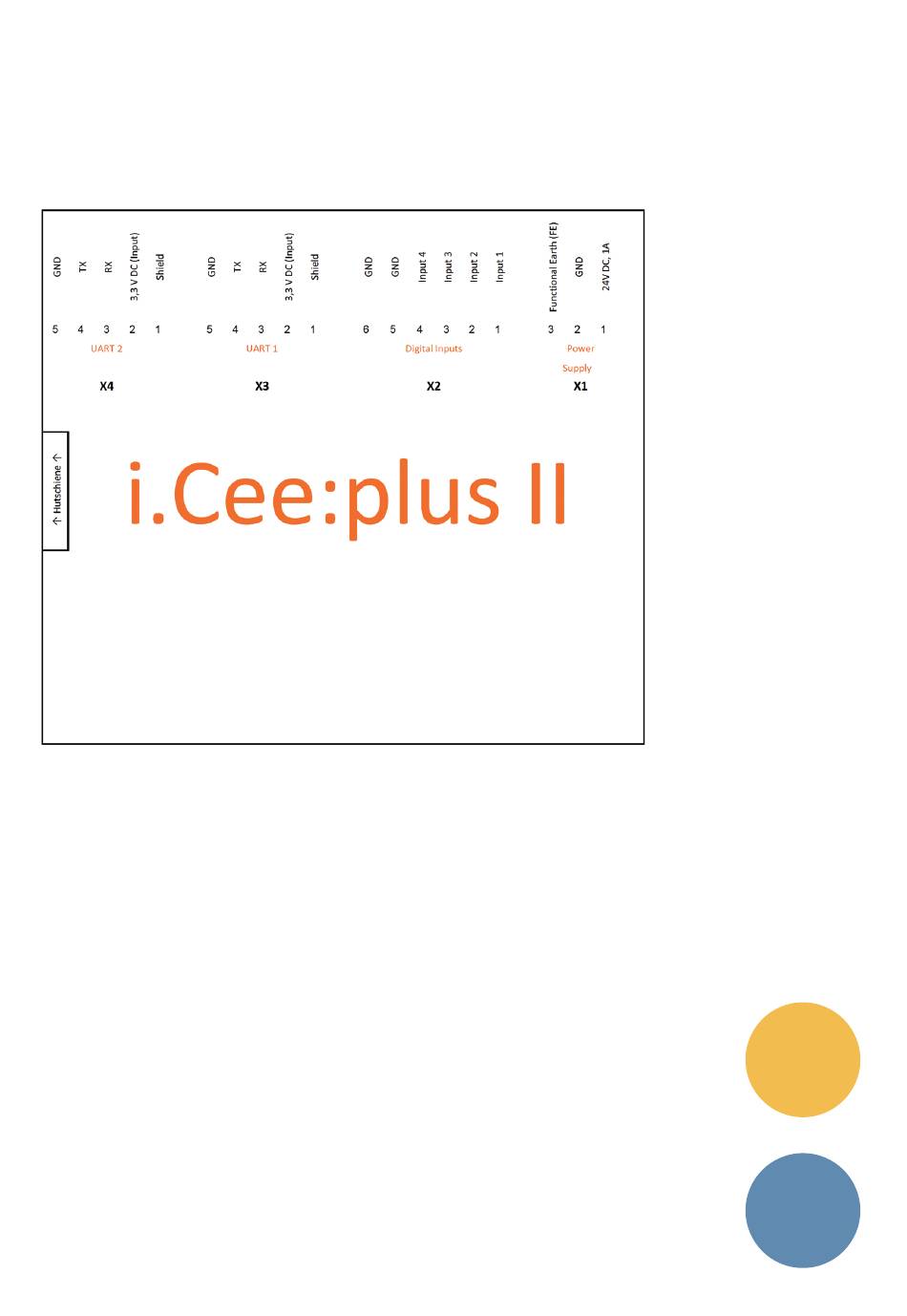

Anschlussplan des Moduls
Anschluss der Sensoren
Sensoren werden an i.Cee:plus II auf vier Arten angeschlossen:
1) Per UART/USB
2) Durch i.Sense oder i.Sense:modul II, Anschluss an i.Cee:plus II per USB.
3) An digitalen Inputs X2, beispielsweise Gleitlager Abriebsensoren, freie Nutzung
ist ebenfalls möglich.
4) Per Funktechnologie (W-LAN, LoRa, Bluetooth, etc.)
Durch Nichtbeachten der maximalen Eingangswerte an den
VORSICHT!
digitalen Inputs kann es zu Fehlfunktionen und zur Zerstörung von
i.Cee:plus II führen. Daraus können Personenschäden resultieren.
Bei Anschluss einer Leiterschleife an digitale Inputs X2, Eingang
HINWEIS!
aktiv, falls Leiterschleife unterbrochen ist.
14
