Handbuch V1.1 Manual
smart plastics

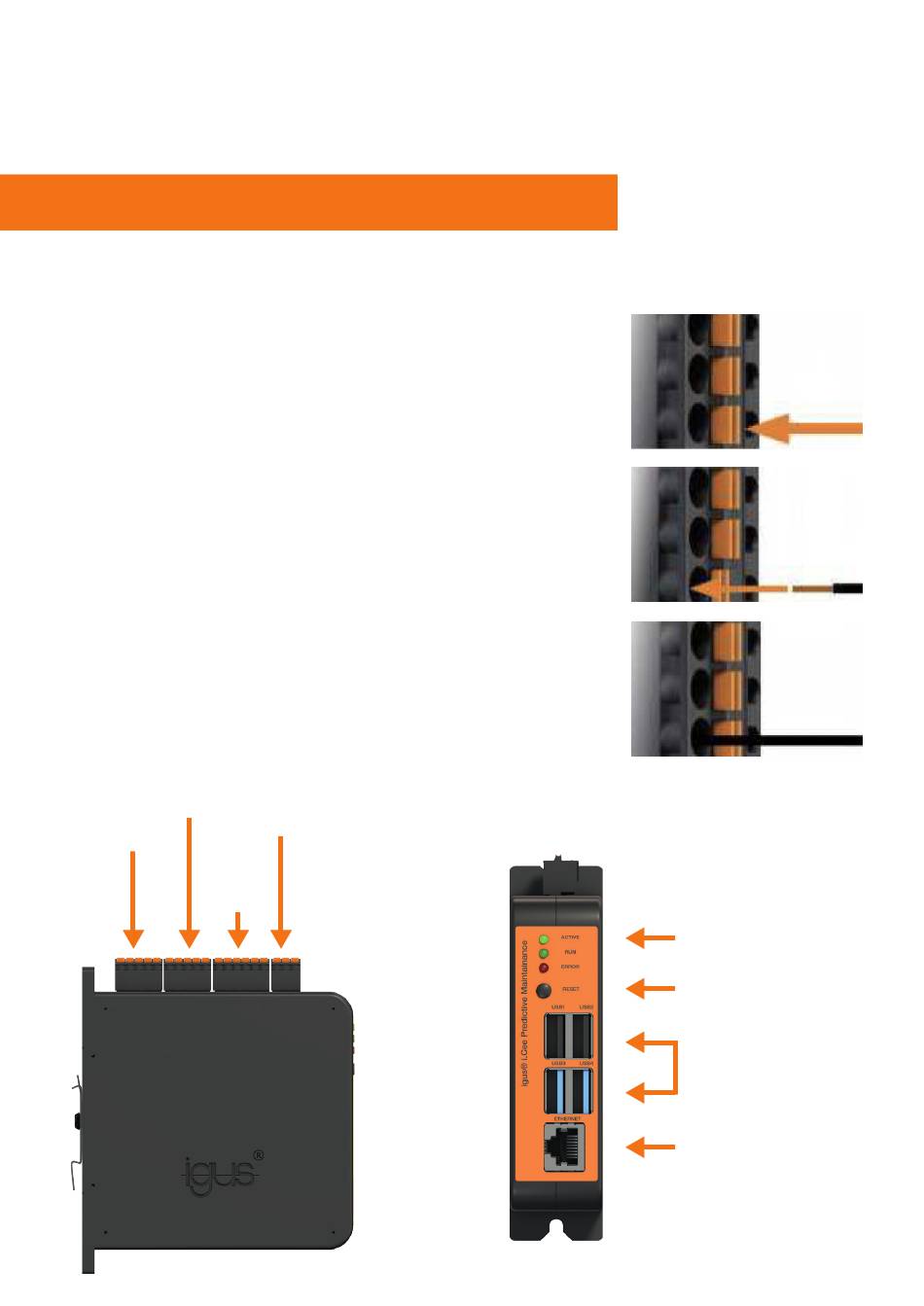

4.2.2 Steckerbelegung und Sensoranschluss
Die Steckverbindungen verlaufen nach dem Schema wie
unten beschrieben:
1. Drücken Sie die orange Feder der jeweiligen Aderöffnung
mit der Hand oder einer Zange in den Stecker und halten
Sie sie dort.
2. Schieben Sie die abisolierte Ader ca. 9mm tief in die
Öffnung.
3. Lassen Sie die orange Feder wieder aus dem Stecker
herausfahren. Prüfen Sie den sicheren Sitz der Litze.
Gehäuse mit Beschriftung der Anschlüsse
UART 1
X3
UART 2
X4
Digital
Inputs
X2
5 4 3 2 1
5 4 3 2 1 6 5 4 3 2 1
i.Cee:plus II
Power
Supply
X1
3 2 1
13
Status LEDs
Reset-Button
USB/UART Anschlüsse
zum Anschließen der
Sensorik
RJ45 Buchse
