Toro Multi-Pro 5800 Bedienungsanleitung Seite 16

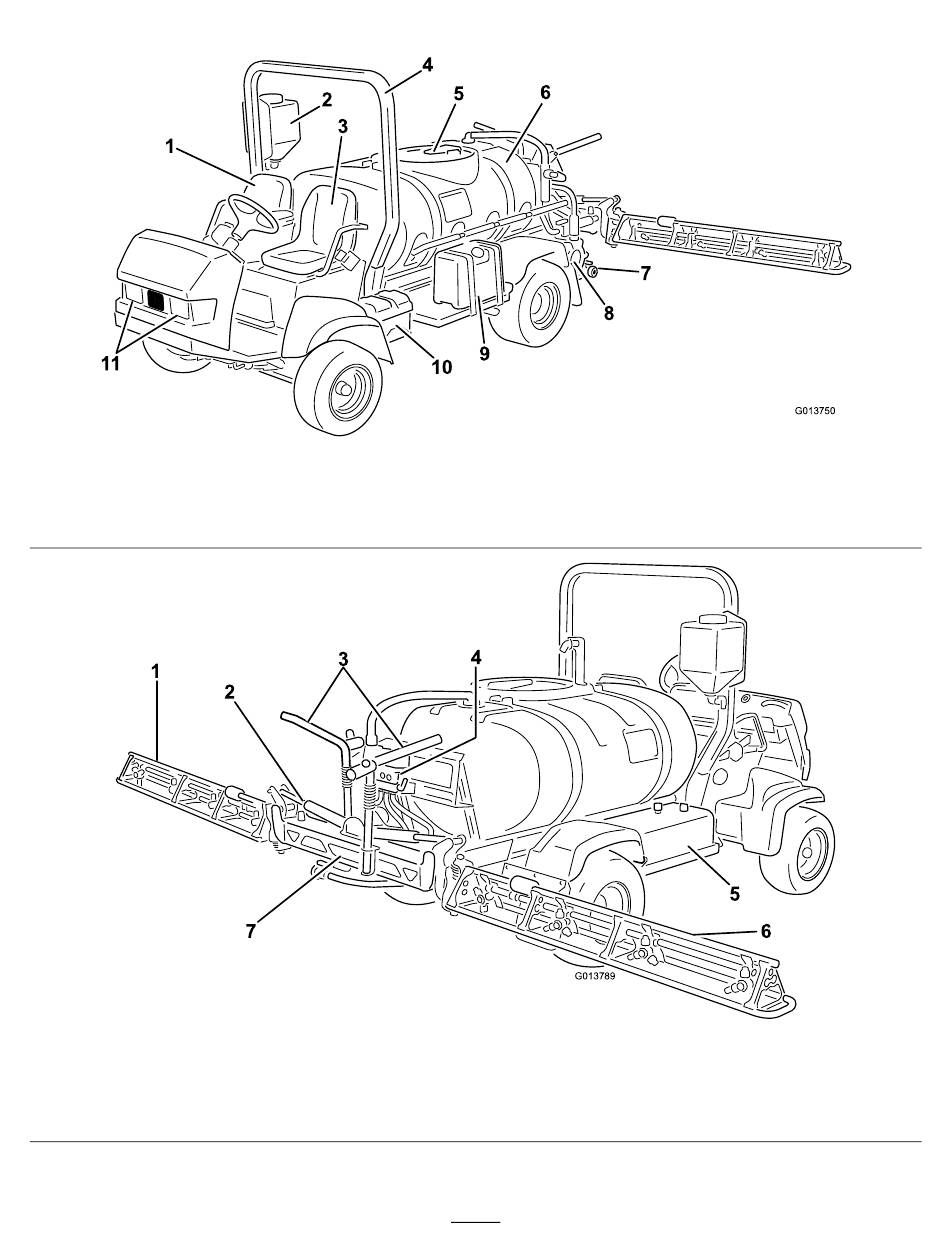

Produktübersicht
1
11
1. Beifahrerposition
2. Frischwasserbehälter
3. Bedienerposition
1
1. Linker Ausleger
2. Steuerzylinder des
Auslegers
2
3
4. Überrollschutzsystem
5. Behälterdeckel
6. Chemikalienbehälter
3
2
7
3. Transportgabel für die
Ausleger
4. Ventile
4
6
5
9
10
Bild 4
7. Behälterablass
8. Pumpe
9. Kraftstofftank
4
G013789
Bild 5
5. Hydraulikbehälter
6. Rechter Ausleger
16
7
8
10. Batterie
11. Scheinwerfer
5
6
7. Mittlerer Ausleger
G013750
