Obr. 1, pozícia – opis
1) Koliesko regulácie kmitov
2) Predná rukoväť
3) Prevádzkový spínač
4) Zadná rukoväť
5) Prívodný kábel
6) Odklápací kryt na vyprázdnenie zberného boxu
7) Zberný box na prach
8) Základňa
9) Ovládacia páčka prítlačných svoriek
na prichytenie brúsneho papiera
10) Vetracie otvory motora
11) Prítlačné svorky na uchytenie brúsneho papiera
V. Príprava brúsky
na použitie
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a ponechajte ho priložený pri výrobku, aby sa s ním
obsluha mohla oboznámiť. Pokiaľ výrobok komukoľvek
požičiavate alebo ho predávate, priložte k nemu aj tento
návod na použitie. Zabráňte poškodeniu tohto návodu.
Výrobca nenesie zodpovednosť za škody či zranenia
vzniknuté používaním prístroja, ktoré je v rozpore
s týmto návodom. Pred použitím prístroja sa oboznámte
so všetkými jeho ovládacími prvkami a súčasťami a tiež
so spôsobom vypnutia prístroja, aby ste ho mohli v prí-
pade nebezpečnej situácie ihneď vypnúť. Pred použitím
skontrolujte pevné upevnenie všetkých súčastí a skon-
trolujte, či niektorá časť prístroja, ako sú napr. bezpeč-
nostné ochranné prvky, nie je poškodená, či nesprávne
nainštalovaná, a takisto skontrolujte prívodný kábel, či
nemá poškodenú izoláciu. Za poškodenie sa považuje
aj popraskaný prívodný kábel. Prístroj s poškodenými
časťami nepoužívajte a zaistite jeho opravu v autorizo-
vanom servise značky – pozrite kapitolu Servis a údržba.
•
VÝSTRAHA
y Montážne či servisné úkony na náradie vykonávajte pri
odpojenom prívode el. prúdu.
SK

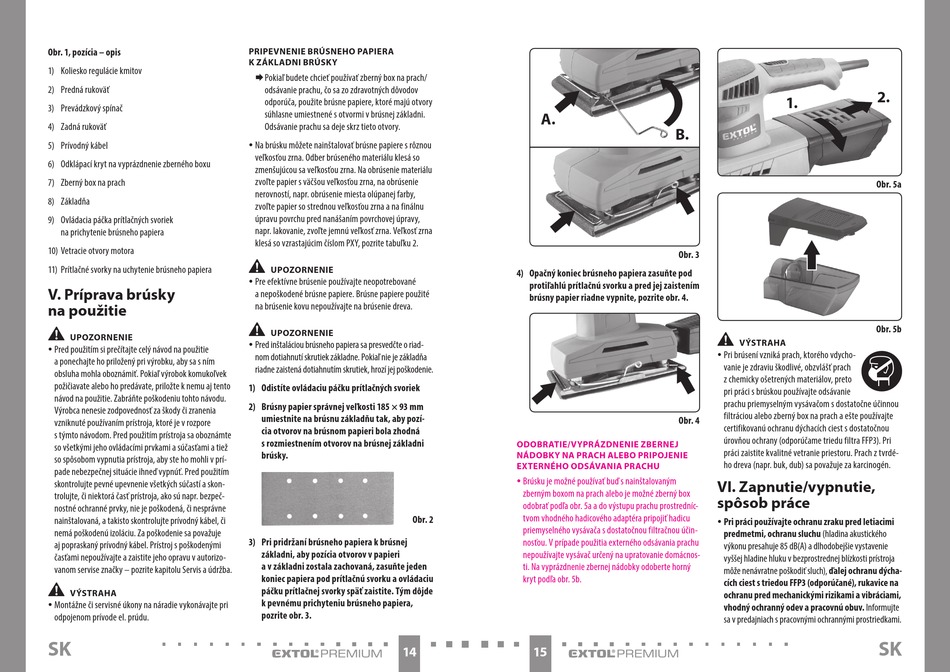

PRIPEVNENIE BRÚSNEHO PAPIERA
K ZÁKLADNI BRÚSKY
 P okiaľ budete chcieť používať zberný box na prach/
odsávanie prachu, čo sa zo zdravotných dôvodov
odporúča, použite brúsne papiere, ktoré majú otvory
súhlasne umiestnené s otvormi v brúsnej základni.
Odsávanie prachu sa deje skrz tieto otvory.
y Na brúsku môžete nainštalovať brúsne papiere s rôznou
veľkosťou zrna. Odber brúseného materiálu klesá so
zmenšujúcou sa veľkosťou zrna. Na obrúsenie materiálu
zvoľte papier s väčšou veľkosťou zrna, na obrúsenie
nerovností, napr. obrúsenie miesta olúpanej farby,
zvoľte papier so strednou veľkosťou zrna a na finálnu
úpravu povrchu pred nanášaním povrchovej úpravy,
napr. lakovanie, zvoľte jemnú veľkosť zrna. Veľkosť zrna
klesá so vzrastajúcim číslom PXY, pozrite tabuľku 2.
•
UPOZORNENIE
y Pre efektívne brúsenie používajte neopotrebované
a nepoškodené brúsne papiere. Brúsne papiere použité
na brúsenie kovu nepoužívajte na brúsenie dreva.
•
UPOZORNENIE
y Pred inštaláciou brúsneho papiera sa presvedčte o riad-
nom dotiahnutí skrutiek základne. Pokiaľ nie je základňa
riadne zaistená dotiahnutím skrutiek, hrozí jej poškodenie.
1) Odistíte ovládaciu páčku prítlačných svoriek
2) Brúsny papier správnej veľkosti 185 × 93 mm
umiestnite na brúsnu základňu tak, aby pozí-
cia otvorov na brúsnom papieri bola zhodná
s rozmiestnením otvorov na brúsnej základni
brúsky.
Obr. 2
3) Pri pridržaní brúsneho papiera k brúsnej
základni, aby pozícia otvorov v papieri
a v základni zostala zachovaná, zasuňte jeden
koniec papiera pod prítlačnú svorku a ovládaciu
páčku prítlačnej svorky späť zaistite. Tým dôjde
k pevnému prichyteniu brúsneho papiera,
pozrite obr. 3.
14
A.
B.
Obr. 3
4) Opačný koniec brúsneho papiera zasuňte pod
protiľahlú prítlačnú svorku a pred jej zaistením
brúsny papier riadne vypnite, pozrite obr. 4.
Obr. 4
ODOBRATIE/VYPRÁZDNENIE ZBERNEJ
NÁDOBKY NA PRACH ALEBO PRIPOJENIE
EXTERNÉHO ODSÁVANIA PRACHU
y Brúsku je možné používať buď s nainštalovaným
zberným boxom na prach alebo je možné zberný box
odobrať podľa obr. 5a a do výstupu prachu prostredníc-
tvom vhodného hadicového adaptéra pripojiť hadicu
priemyselného vysávača s dostatočnou filtračnou účin-
nosťou. V prípade použitia externého odsávania prachu
nepoužívajte vysávač určený na upratovanie domácnos-
ti. Na vyprázdnenie zbernej nádobky odoberte horný
kryt podľa obr. 5b.
15
2.
1.
Obr. 5a
Obr. 5b
•
VÝSTRAHA
y Pri brúsení vzniká prach, ktorého vdycho-
vanie je zdraviu škodlivé, obzvlášť prach
z chemicky ošetrených materiálov, preto
pri práci s brúskou používajte odsávanie
prachu priemyselným vysávačom s dostatočne účinnou
filtráciou alebo zberný box na prach a ešte používajte
certifikovanú ochranu dýchacích ciest s dostatočnou
úrovňou ochrany (odporúčame triedu filtra FFP3). Pri
práci zaistite kvalitné vetranie priestoru. Prach z tvrdé-
ho dreva (napr. buk, dub) sa považuje za karcinogén.
VI. Zapnutie/vypnutie,
spôsob práce
y Pri práci používajte ochranu zraku pred letiacimi
predmetmi, ochranu sluchu (hladina akustického
výkonu presahuje 85 dB(A) a dlhodobejšie vystavenie
vyššej hladine hluku v bezprostrednej blízkosti prístroja
môže nenávratne poškodiť sluch), ďalej ochranu dýcha-
cích ciest s triedou FFP3 (odporúčané), rukavice na
ochranu pred mechanickými rizikami a vibráciami,
vhodný ochranný odev a pracovnú obuv. Informujte
sa v predajniach s pracovnými ochrannými prostriedkami.
SK
