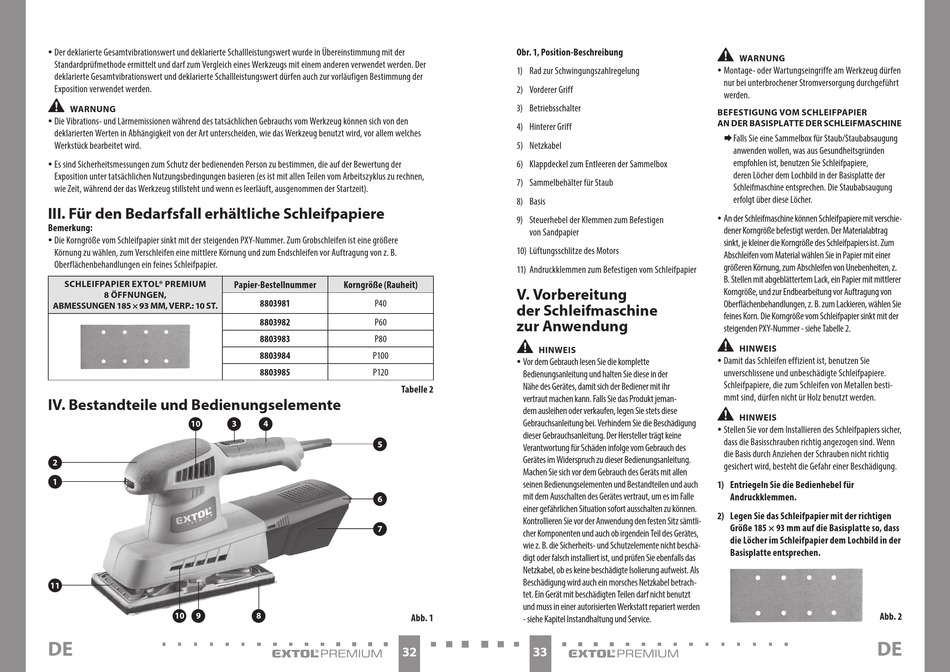

Für Den Bedarfsfall Erhältliche Schleifpapiere; Bestandteile Und Bedienungselemente - Extol 8894003 Bersetzung Der Ursprünglichen Bedienungsanleitung

y Der deklarierte Gesamtvibrationswert und deklarierte Schallleistungswert wurde in Übereinstimmung mit der
Standardprüfmethode ermittelt und darf zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der
deklarierte Gesamtvibrationswert und deklarierte Schallleistungswert dürfen auch zur vorläufigen Bestimmung der
Exposition verwendet werden.
•
WARNUNG
y Die Vibrations- und Lärmemissionen während des tatsächlichen Gebrauchs vom Werkzeug können sich von den
deklarierten Werten in Abhängigkeit von der Art unterscheiden, wie das Werkzeug benutzt wird, vor allem welches
Werkstück bearbeitet wird.
y Es sind Sicherheitsmessungen zum Schutz der bedienenden Person zu bestimmen, die auf der Bewertung der
Exposition unter tatsächlichen Nutzungsbedingungen basieren (es ist mit allen Teilen vom Arbeitszyklus zu rechnen,
wie Zeit, während der das Werkzeug stillsteht und wenn es leerläuft, ausgenommen der Startzeit).
III. Für den Bedarfsfall erhältliche Schleifpapiere
Bemerkung:
y Die Korngröße vom Schleifpapier sinkt mit der steigenden PXY-Nummer. Zum Grobschleifen ist eine größere
Körnung zu wählen, zum Verschleifen eine mittlere Körnung und zum Endschleifen vor Auftragung von z. B.
Oberflächenbehandlungen ein feines Schleifpapier.
SCHLEIFPAPIER EXTOL® PREMIUM
8 ÖFFNUNGEN,
ABMESSUNGEN 185 × 93 MM, VERP.: 10 ST.
IV. Bestandteile und Bedienungselemente
10
2
1
11
10 9
DE
Papier-Bestellnummer Korngröße (Rauheit)
8803981 P40
8803982
P60
8803983 P80
8803984 P100
8803985 P120
Tabelle 2
3 4
5
6
7
8
32
Obr. 1, Position-Beschreibung
1) Rad zur Schwingungszahlregelung
2) Vorderer Griff
3) Betriebsschalter
4) Hinterer Griff
5) Netzkabel
6) Klappdeckel zum Entleeren der Sammelbox
7) Sammelbehälter für Staub
8) Basis
9) Steuerhebel der Klemmen zum Befestigen
von Sandpapier
10) Lüftungsschlitze des Motors
11) Andruckklemmen zum Befestigen vom Schleifpapier
V. Vorbereitung
der Schleifmaschine
zur Anwendung
•
HINWEIS
y Vor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit ihr
vertraut machen kann. Falls Sie das Produkt jeman-
dem ausleihen oder verkaufen, legen Sie stets diese
Gebrauchsanleitung bei. Verhindern Sie die Beschädigung
dieser Gebrauchsanleitung. Der Hersteller trägt keine
Verantwortung für Schäden infolge vom Gebrauch des
Gerätes im Widerspruch zu dieser Bedienungsanleitung.
Machen Sie sich vor dem Gebrauch des Geräts mit allen
seinen Bedienungselementen und Bestandteilen und auch
mit dem Ausschalten des Gerätes vertraut, um es im Falle
einer gefährlichen Situation sofort ausschalten zu können.
Kontrollieren Sie vor der Anwendung den festen Sitz sämtli-
cher Komponenten und auch ob irgendein Teil des Gerätes,
wie z. B. die Sicherheits- und Schutzelemente nicht beschä-
digt oder falsch installiert ist, und prüfen Sie ebenfalls das
Netzkabel, ob es keine beschädigte Isolierung aufweist. Als
Beschädigung wird auch ein morsches Netzkabel betrach-
tet. Ein Gerät mit beschädigten Teilen darf nicht benutzt
und muss in einer autorisierten Werkstatt repariert werden
Abb. 1
- siehe Kapitel Instandhaltung und Service.
33
•
WARNUNG
y Montage- oder Wartungseingriffe am Werkzeug dürfen
nur bei unterbrochener Stromversorgung durchgeführt
werden.
BEFESTIGUNG VOM SCHLEIFPAPIER
AN DER BASISPLATTE DER SCHLEIFMASCHINE
 F alls Sie eine Sammelbox für Staub/Staubabsaugung
anwenden wollen, was aus Gesundheitsgründen
empfohlen ist, benutzen Sie Schleifpapiere,
deren Löcher dem Lochbild in der Basisplatte der
Schleifmaschine entsprechen. Die Staubabsaugung
erfolgt über diese Löcher.
y An der Schleifmaschine können Schleifpapiere mit verschie-
dener Korngröße befestigt werden. Der Materialabtrag
sinkt, je kleiner die Korngröße des Schleifpapiers ist. Zum
Abschleifen vom Material wählen Sie in Papier mit einer
größeren Körnung, zum Abschleifen von Unebenheiten, z.
B. Stellen mit abgeblättertem Lack, ein Papier mit mittlerer
Korngröße, und zur Endbearbeitung vor Auftragung von
Oberflächenbehandlungen, z. B. zum Lackieren, wählen Sie
feines Korn. Die Korngröße vom Schleifpapier sinkt mit der
steigenden PXY-Nummer - siehe Tabelle 2.
•
HINWEIS
y Damit das Schleifen effizient ist, benutzen Sie
unverschlissene und unbeschädigte Schleifpapiere.
Schleifpapiere, die zum Schleifen von Metallen besti-
mmt sind, dürfen nicht ür Holz benutzt werden.
•
HINWEIS
y Stellen Sie vor dem Installieren des Schleifpapiers sicher,
dass die Basisschrauben richtig angezogen sind. Wenn
die Basis durch Anziehen der Schrauben nicht richtig
gesichert wird, besteht die Gefahr einer Beschädigung.
1) Entriegeln Sie die Bedienhebel für
Andruckklemmen.
2) Legen Sie das Schleifpapier mit der richtigen
Größe 185 × 93 mm auf die Basisplatte so, dass
die Löcher im Schleifpapier dem Lochbild in der
Basisplatte entsprechen.
Abb. 2
DE
