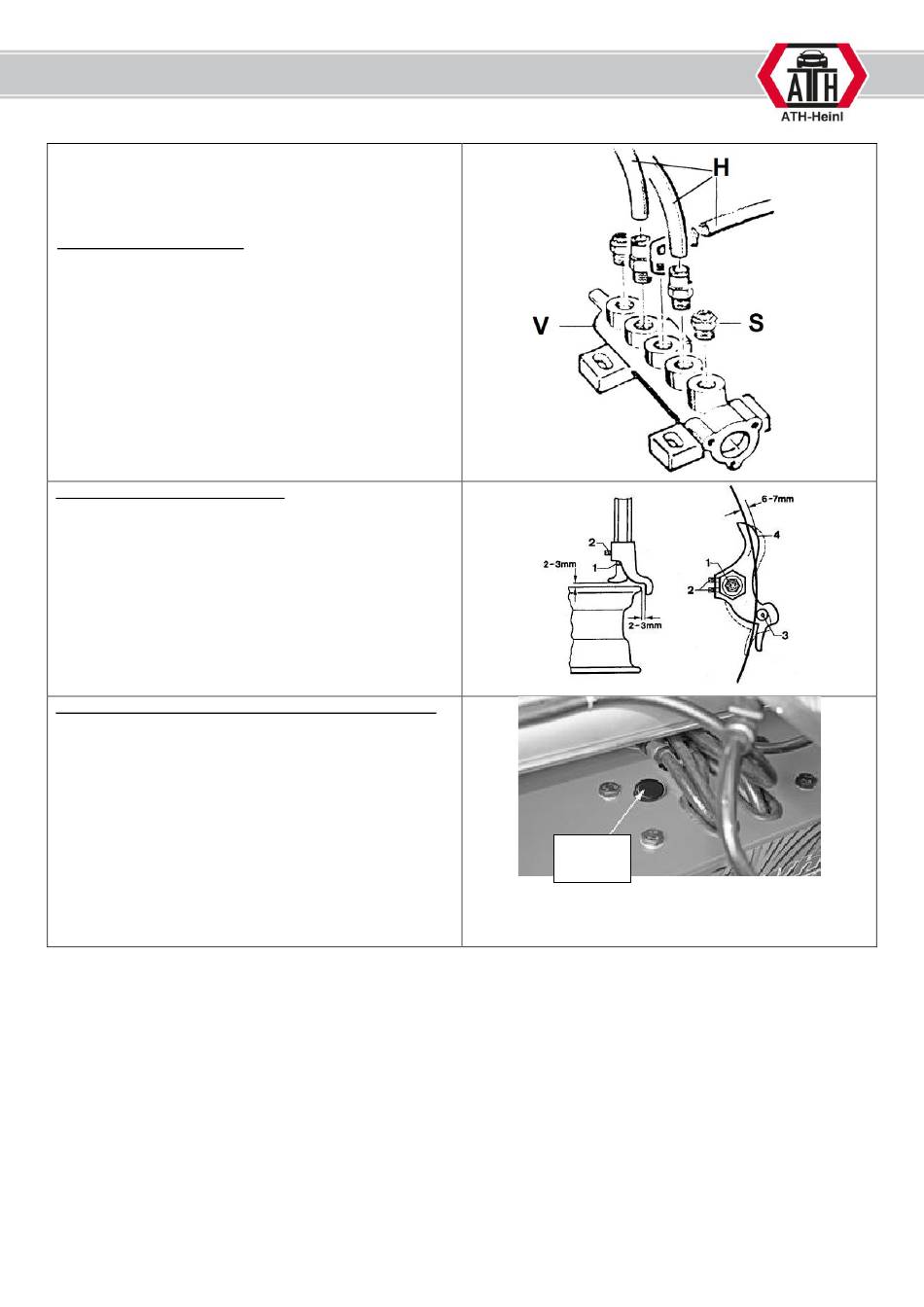

VENTILBLOCK REINIGEN
-
Trennen Sie die Luftleitungen (H) vom Ventilblock
(V).
-
Reinigen Sie den Ventilblock (V) mittels Druckluft,
eventuell muss dieser gewechselt werden.
-
Reinigen Sie die Schalldämpfer (S). Falls diese
beschädigt sind, tauschen Sie diese aus.
MONTAGEKOPFEINSTELLUNG
-
Lösen Sie die Halteschraube (1) des Montagekopfes
-
Durch Anziehen bzw. Lösen der beiden Gewindestifte
(2) kann der Winkel des Montagekopfes auf die Felge
eingestellt werden
Die Wulstführung (4) steht dabei ca. 6 – 7 mm am
Felgenhorn über. Die Anlaufrolle (3) liegt am
Felgenhorn an.
-
Nach dem Einstellen stellen Sie sicher, dass beide
Gewindestifte (2) und die Halteschraube (1) wieder
fixiert sind.
GETRIEBEÖL KONTROLLIEREN UND NACHFÜLLEN
-
Drehen Sie den Spannteller in eine Position, in der
Sie ohne Hindernisse an den Öleinfüllstutzen
kommen
-
Entfernen Sie nun die Schutzkappe
-
Führen Sie einen flexiblen und durchsichtigen
Schlauch in die Öffnung ein bis er den Boden des
Getriebes berührt.
-
Halten Sie nun ein Ende des Schlauches zu damit
keine Luft mehr eindringen kann.
-
Ziehen Sie nun den Schlauch wieder heraus. Dabei
muss der Ölstand mindestens 25mm betragen.
-
Falls nötig, füllen Sie entsprechend Öl nach.
® Urheberrecht ATH-Heinl GmbH & Co. KG, 2014, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 07/2015
3
- 28 -
