Einbau
Bei der Wahl des Einbauortes sind folgende Gesichtspunkte zu beachten:
• Da das Variometer sehr häufig abgelesen wird, sollte die Varioanzeige am oberen Rand des
Instrumentenbrettes angebracht werden.
• Um Störungen des Kompasses durch das Streu-Magnetfeld von Anzeigeinstrumenten zu
vermeiden, sollte man generell alle nichtmagnetischen Instrumente um ihn herum gruppieren
(Höhenmesser, Fahrtmesser, Stauscheibenvario). Alle elektrischen Geräte sollten mindestens 10
bis 15 cm Abstand vom Kompaß haben, dann bleibt der Fehler des Kompasses vernachlässigbar.
Entsprechendes gilt für den Einbau eines Kompasses auf der Abdeckung des Instrumentenbrettes:
Hier kann der eingebaute Lautsprecher stören.
• Das Flugzeug erfährt insbesondere bei Transport, Start und Landung zum Teil sehr starke Stöße,
die es von allen Instrumenten abzuhalten gilt. Entgegen einer leider weit verbreiteten Ansicht ist
die beste Befestigung die, die alle Instrumente s t a r r mit der Struktur des Rumpfes verbindet.
Deshalb sind Instrumentenbretter möglichst s t e i f auszuführen und s t a r r mit dem Rumpf zu
verbinden.
Durchbruch im Instrumentenbrett:

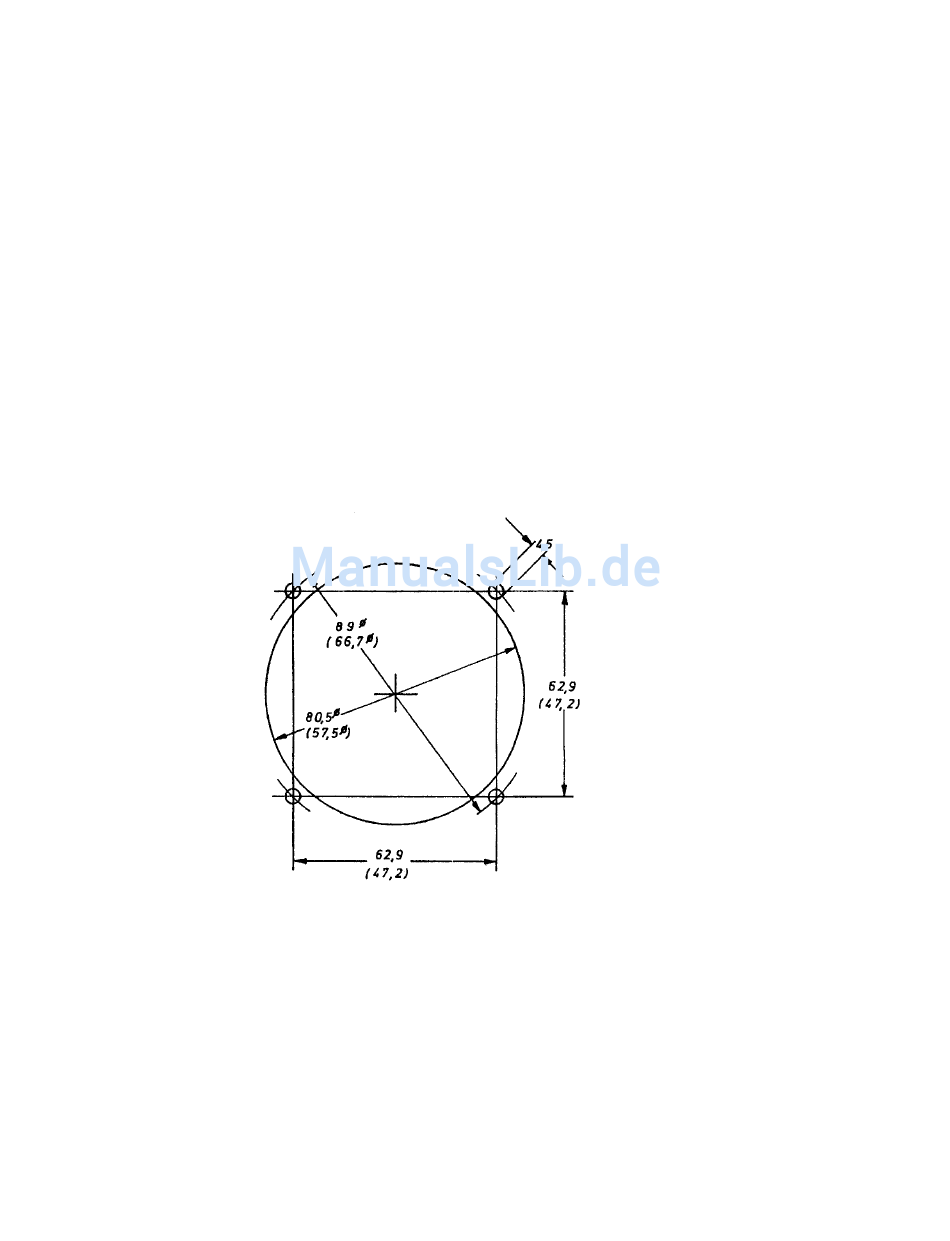

Abb. 1 zeigt die Maße für die genormten 80-mm- und 57-mm-Durchbrüche. Falls die Durchbrüche
noch nicht gemacht sind, möglichst genau arbeiten. Das Gerät und insbesondere die Schrauben
müssen ohne zu klemmen einzuführen sein, sonst werden allzuleicht die Muttergewinde beschädigt.
Die gelieferten Schrauben sind M 4 x 10, nicht magnetisch, schwarz, Kreuzschlitz Größe 3.
Abbildung 1: Durchbruch im Instrumentenbrett
Maße in mm, Maße in Klammern für 57 mm-Norm
Ausgleichsgefäß:
• Das Ausgleichsgefäß wird an einem geeigneten Ort hinter dem Instrumentenbrett befestigt. Der
mitgelieferte Verbindungsschlauch aus Silikongummi kann beliebig verkürzt werden.
Elektrischer Anschluß:
• Blaues Kabel an Batterie Minus, rotes Kabel an Batterie Plus anschließen.
Pneumatischer Anschluß:
• TE-Düse am großen Anschlußnippel, Ausgleichsgefäß am kleinen Anschlußnippel anschließen.
SB-9/01
