Magnetisch-induktiver Durchflussmesser M1000
ERSETZEN DER ELEKTRONIK DES MESSGERÄTS
VOR DEM ÖFFNEN DES GEHÄUSEDECKELS VON DER HILFSENERGIE TRENNEN.
Elektrodenstecker an der
Anzeigeplatine
1 . Alle Stecker abziehen . Die Schrauben S1 . . .S4 lösen und die Platine entfernen .
2 . Neue Platine einsetzen und mit den Schrauben S1 . . .S4 befestigen . Die zuvor entfernten Stecker wieder einstecken .
3 . Falls erforderlich, die neue Platine für das Messgerät konfigurieren (Sensor, Größe) .
Seite 38
Spulenstecker

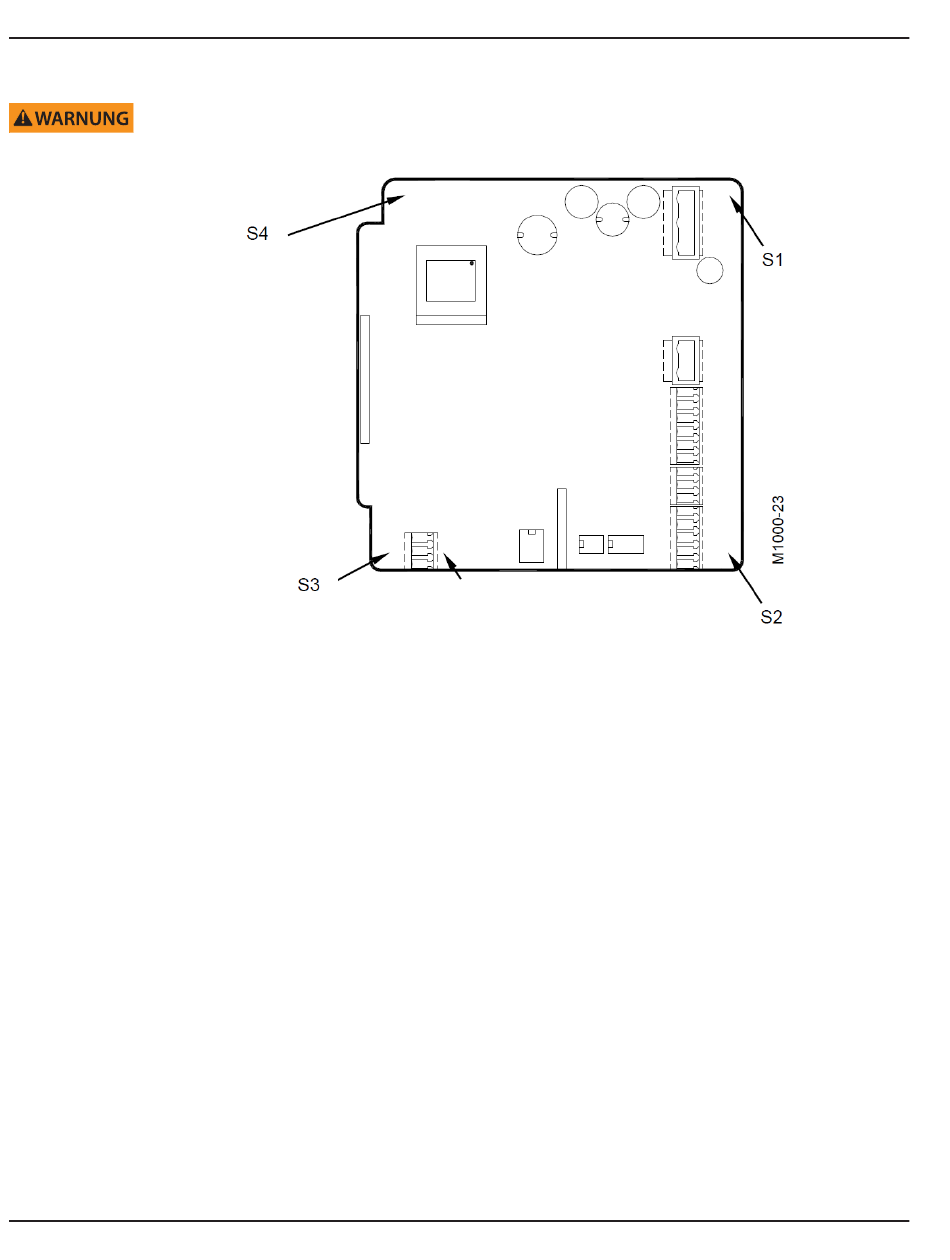

Abbildung 31: Einschraubstellen
MAG-UM-03661-DE-05 September 2023
