- Seite 1 -POWERBANK ® TPBQS 10000 A1 -POWERBANK ® Bedienungs- und Sicherheitshinweise BATTERIE EXTERNE POWERBANK QI ® Instructions d‘utilisation et consignes de sécurité POWERBANK QI ® Indicazioni per l’uso e per la sicurezza IAN 388710_2101...
- Seite 2 DE / AT / CH Bedienungs- und Sicherheitshinweise Seite FR / CH Instructions d‘utilisation et consignes de sécurité Page IT / CH Indicazioni per l’uso e per la sicurezza Pagina 52...
- Seite 4 PD-fähiges Netzteil und USB-Typ-C auf Typ-C-Kabel nicht im Lieferumfang enthalten. Alimentation compatible PD et câble USB type C vers type C non inclus. Alimentatore PD e cavo USB da tipo C a tipo C non inclusi. Konventionelles Netzteil nicht enthalten. Alimentation électrique convention- nelle non incluse.
-
Seite 5: Inhaltsverzeichnis
Verwendete Warnhinweise und Symbole ............Seite Einleitung ..............Seite Bestimmungsgemäße Verwendung .....Seite Hinweise zu Warenzeichen .........Seite Lieferumfang ............Seite Teilebeschreibung ..........Seite Technische Daten ..........Seite Sicherheitshinweise ..........Seite Vor der Inbetriebnahme .........Seite Bedienung und Betrieb ........Seite Powerbank laden ..........Seite Ladezustand prüfen ..........Seite Kabellose Qi-Aufladung ........Seite Mobilgeräte an den USB-Ausgängen der Powerbank laden...........Seite Mobilgeräte gleichzeitig drahtlos und... -
Seite 6: Verwendete Warnhinweise Und Symbole
Verwendete Warnhinweise und Symbole Die dargestellten Symbole werden in der Bedienungsanleitung, auf der Verpackung und auf dem Gerät verwendet. GEFAHR! Dieses Symbol mit dem Signalwort „GEFAHR“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. - Seite 7 WARNUNG! EXPLOSIONSGEFAHR! Eine Warnung, welche mit diesem Zeichen und den Worten „WARNUNG! EXPLOSIONSGEFAHR!“ versehen ist, weist auf eine mogliche Explosionsgefahr hin. Wird ein solcher Warnhinweis nicht befolgt, kann das ernsthafte Verletzungen nach sich ziehen oder tödlich enden und möglichen Sachschaden nach sich ziehen. Folgen Sie den Anweisungen dieser Warnung, um Lebensgefahr, schwerwiegende Verletzungen oder Sachschäden zu...
-
Seite 8: Einleitung
Implementers Forum, Inc. ‒ „Qi“ und das Qi-Logo sind Marken von Wireless Power Consortium (WPC). ‒ Das Warenzeichen und der Markenname TRONIC sind Eigentum der jeweiligen Besitzer. ‒ Die Marke Smart Fast Charge und der Markenname sind Eigentum ihrer jeweiligen Inhaber. -
Seite 9: Lieferumfang

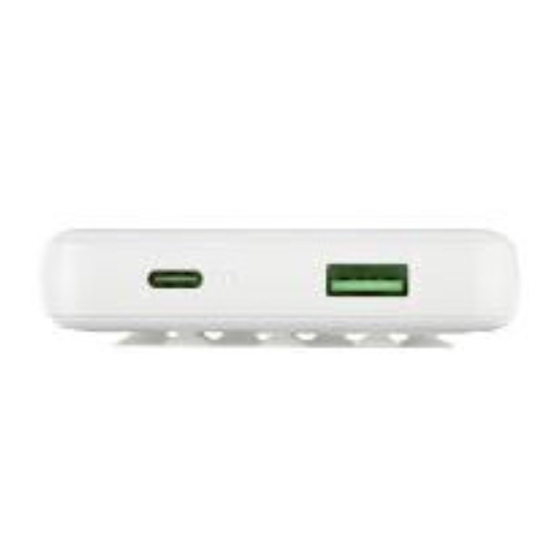

‒ Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein. P Lieferumfang 1 Qi -Powerbank ® 1 USB-Typ-A- auf USB-Typ-C-Kabel 1 Bedienungsanleitung P Teilebeschreibung Bitte beachten Sie die Ausklappseite. USB-Typ-C Eingang- und Ausgangsport (PD) USB-Typ-A Ausgangsport Ein-/Aus-Taste Qi-Aufladefläche... -
Seite 10: Sicherheitshinweise
Ladeeffizienz: bis zu 86 % Frequenzband: 136,40 - 147,60 KHz maximale Sendeleistung -17 dBuA/m bei 10 m Entfernung Maximale 15 W* Gesamtausgangsleistung: Maximaler 3 A* Gesamtausgangsstrom: Minimaler Ausgangsstrom: ca. 100 mA Betriebstemperatur: 5 – 35 °C Lagerungstemperatur: 0 – 45 °C Feuchtigkeit (nicht kondensierend): 10 –70 % Abmessungen: ca. - Seite 11 Kontrollieren Sie das Produkt vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Produkt nicht in Betrieb. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus...
- Seite 12 Verwenden Sie das Produkt nicht sofort, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Lassen Sie das Produkt erst akklimatisieren, bevor Sie es einschalten. WARNUNG! Öffnen Sie niemals das Gehäuse des Produktes. Es befinden sich keine zu wartenden Bauteile im Produkt.
- Seite 13 Laden Sie Ihr Gerät nicht auf, wenn die Qi-Aufladefläche mit einem Handtuch, einer Staubschicht usw. bedeckt ist. Die Oberfläche der Qi-Aufladefläche darf nicht mit Wasser, Getränken usw. in Kontakt kommen. Schalten Sie das Produkt unverzüglich aus und ziehen Sie das möglicherweise angeschlossene Ladekabel vom Produkt ab, falls Sie Brandgeruch oder Rauchentwicklung feststellen.
-
Seite 14: Vor Der Inbetriebnahme
Falls die Aufladung nicht startet, obwohl ein unterstütztes Gerät im Ladebereich platziert wurde, platzieren Sie das Gerät nahe der Mitte des Ladebereichs. Lesen Sie auch die mit dem Mobilgerät gelieferten Anweisungen, bevor Sie mit der kabellosen Aufladung beginnen. Bei Verwendung eines USB-Netzteils zum Laden der Powerbank muss die verwendete Steckdose immer leicht zugänglich sein, damit in einer Gefahrensituation das USB- Netzteil schnell aus der Steckdose entfernt werden kann. -
Seite 15: Akku-Statusanzeige
Um die schnellste Ladegeschwindigkeit zu erreichen, laden Sie die Powerbank über den PD-Anschluss einem USB-Typ-C-auf-Typ-C-Kabel (nicht im Lieferumfang enthalten) und einem USB-Power-Delivery (PD)-fähigen Ladegerät (nicht im Lieferumfang enthalten). Verbinden Sie den USB-Typ-C-Stecker Ihres Typ-C auf Typ-C-Kabels (nicht im Lieferumfang enthalten) mit dem PD-Anschluss Powerbank und dem PD-Anschluss Ihres USB-PD-fähigen Ladegeräts (nicht im Lieferumfang enthalten) (siehe Abb. -
Seite 16: Ladezustand Prüfen
Ladezustand Powerbank Akku-Statusanzeige 3 LED leuchten 75-100 % 1 LED blinkt 4 LED leuchten 100 % HINWEIS: Die 4. LED-Leuchte (neben der Qi- Statusanzeige ) leuchtet grün, wenn die Powerbank über den PD-Eingangsanschluss mit einem PD-fähigen USB- Ladegerät geladen wird. Wenn ein herkömmliches USB- Ladegerät zum Laden verwendet wird, hat die 4. - Seite 17 oder Glasmaterialien, sodass Sie die Schutzhülle Ihres Qi- kompatiblen Geräts nicht vorher entfernt werden muss. Drücken Sie kurz die Ein-/ Aus-Taste , um die Powerbank einzuschalten. Das kabellose Laden startet automatisch. Wenn die Qi-Aufladung aktiv ist, blinkt die Qi- Statusanzeige blau*.
- Seite 18 kein Qi kompatibles Gerät wahrgenommen wird, erlischt die Qi-Statusanzeige Um die Powerbank im Standby-Modus auszuschalten, drücken Sie zweimal die Ein-/Aus-Taste . Die Qi- Statusanzeige und Akku-Statusanzeige erlöschen dann. HINWEIS: 1) Möglicherweise wird die Qi-Statusanzeige Abschluss der Aufladung wieder zu blau wechseln (Bereitschaftsmodus), wenn das Mobilgerät die drahtlose Kommunikation zwischen Qi-Aufladefläche Mobilgerät unterbricht.
-
Seite 19: P Mobilgeräte An Den Usb-Ausgängen Der Powerbank Laden
P Mobilgeräte an den USB-Ausgängen der Powerbank laden Sie können an den USB-Anschlüssen der Powerbank bis zu zwei Geräte gleichzeitig aufladen. Wenn alle Ausgänge gleichzeitig benutzt werden, darf die Summe des Ausgangsstroms 3,0 A nicht überschreiten. Zum Laden Ihres USB-Gerätes mit Typ-C-Anschluss, verbinden Sie den USB-Typ-A-Stecker des USB-Kabels oder das Originalladekabel des aufzuladenden Gerätes an USB-Typ-A-Ausgangsport... -
Seite 20: P Mobilgeräte Gleichzeitig Drahtlos Und Über Usb Aufladen
Powebank und die Akku-Statusanzeige schalten sich nach ca. 30 Sekunden aus. Schalten Sie die Powerbank aus, nachdem Ihr Mobilgerät getrennt wurde: Drücken Sie zweimal auf die Ein-/Aus- Taste . Die Powerbank und die Akku-Statusanzeige schalten sich ab. HINWEIS: 1) Wenn Sie alle USB-Anschlüsse verwenden, wird an allen Ausgängen eine Spannung von 5 V ausgegeben. -
Seite 21: Fehlerbehebung
Um den Ladevorgang zu beenden, enfernen Sie das USB-Ladekabel oder entfernen Sie das Gerät von der Qi- Aufladefläche und drücken Sie zweimal die Ein-/-Aus- Taste um die Powerbank auszuschalten. Hinweis: Wenn alle USB-Ausgangsanschlüsse und das kabellose Laden gleichzeitig zum Laden von Geräten verwendet werden, wird an allen Ausgängen eine Spannung von 5 V ausgegeben. - Seite 22 Die Powerbank wird nicht geladen. Möglicherweise ist die Powerbank nicht richtig angeschlossen. Überprüfen Sie die Verbindung. Um die Powerbank aufzuladen, verwenden Sie ein Netzteil, dessen Ausgangsspannung und -strom, die mit der Nenneingangsspannung und -strom, wie unter „Technische Daten“ in diesem Benutzerhandbuch angegeben, übereinstimmen.
-
Seite 23: Kabellose Aufladung Startet Nicht
Kabellose Aufladung startet nicht Das aufzuladende Gerät befindet sich nicht in der Mitte der Qi-Aufladefläche der Powerbank . Achten Sie darauf, dass sich das aufzuladende Gerät an der richtigen Position in der Mitte der Qi-Aufladefläche der Powerbank befindet. Stellen Sie sicher, dass sich keine anderen Objekte auf dem Qi-Aufladefläche befinden. -
Seite 24: Lagerung Bei Nichtgebrauch
Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Produkts beschädigen. Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. P Lagerung bei Nichtgebrauch Lagern Sie das Produkt an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung. -
Seite 25: Vereinfachte Eu-Konformitätserklärung
Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. -
Seite 26: Garantie Und Service
P Garantie und Service P Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. -
Seite 27: Service
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie... -
Seite 51: Service Après-Vente
P Service après-vente Service après-vente France Tél.: 0800904879 E-Mail: owim@lidl.fr Service après-vente Suisse Tél.: 0800562153 E-Mail: owim@lidl.ch FR/CH 51... - Seite 75 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model no.: HG08364A/HG08364B Version: 11/2021 IAN 388710_2101...
