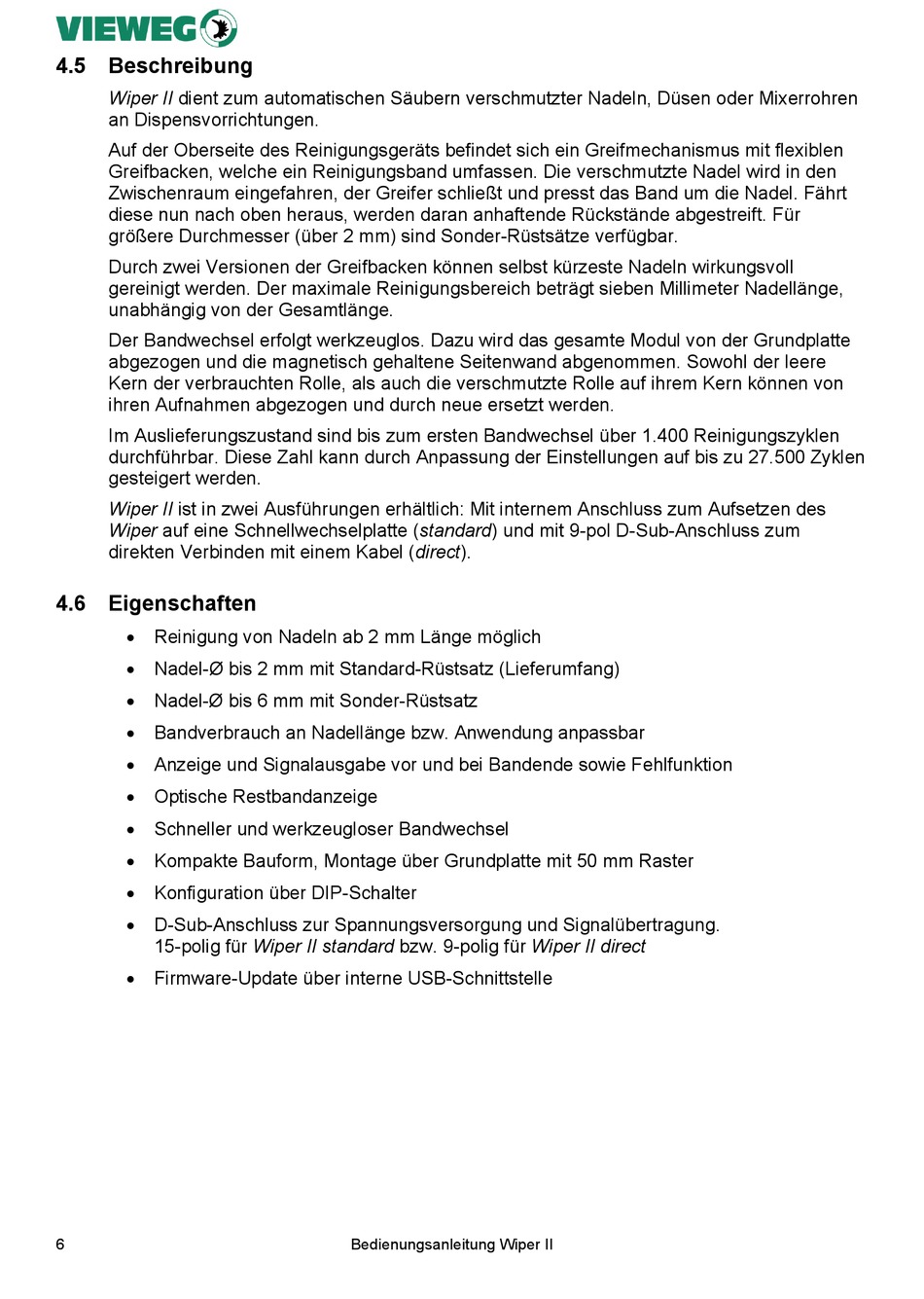

4.5 Beschreibung
Wiper II dient zum automatischen Säubern verschmutzter Nadeln, Düsen oder Mixerrohren
an Dispensvorrichtungen.
Auf der Oberseite des Reinigungsgeräts befindet sich ein Greifmechanismus mit flexiblen
Greifbacken, welche ein Reinigungsband umfassen. Die verschmutzte Nadel wird in den
Zwischenraum eingefahren, der Greifer schließt und presst das Band um die Nadel. Fährt
diese nun nach oben heraus, werden daran anhaftende Rückstände abgestreift. Für
größere Durchmesser (über 2 mm) sind Sonder-Rüstsätze verfügbar.
Durch zwei Versionen der Greifbacken können selbst kürzeste Nadeln wirkungsvoll
gereinigt werden. Der maximale Reinigungsbereich beträgt sieben Millimeter Nadellänge,
unabhängig von der Gesamtlänge.
Der Bandwechsel erfolgt werkzeuglos. Dazu wird das gesamte Modul von der Grundplatte
abgezogen und die magnetisch gehaltene Seitenwand abgenommen. Sowohl der leere
Kern der verbrauchten Rolle, als auch die verschmutzte Rolle auf ihrem Kern können von
ihren Aufnahmen abgezogen und durch neue ersetzt werden.
Im Auslieferungszustand sind bis zum ersten Bandwechsel über 1.400 Reinigungszyklen
durchführbar. Diese Zahl kann durch Anpassung der Einstellungen auf bis zu 27.500 Zyklen
gesteigert werden.
Wiper II ist in zwei Ausführungen erhältlich: Mit internem Anschluss zum Aufsetzen des
Wiper auf eine Schnellwechselplatte (standard) und mit 9-pol D-Sub-Anschluss zum
direkten Verbinden mit einem Kabel (direct).
4.6 Eigenschaften
Reinigung von Nadeln ab 2 mm Länge möglich
Nadel-Ø bis 2 mm mit Standard-Rüstsatz (Lieferumfang)
Nadel-Ø bis 6 mm mit Sonder-Rüstsatz
Bandverbrauch an Nadellänge bzw. Anwendung anpassbar
Anzeige und Signalausgabe vor und bei Bandende sowie Fehlfunktion
Optische Restbandanzeige
Schneller und werkzeugloser Bandwechsel
Kompakte Bauform, Montage über Grundplatte mit 50 mm Raster
Konfiguration über DIP-Schalter
D-Sub-Anschluss zur Spannungsversorgung und Signalübertragung.
15-polig für Wiper II standard bzw. 9-polig für Wiper II direct
Firmware-Update über interne USB-Schnittstelle
6
Bedienungsanleitung Wiper II
