d. Pneumatikzylinder
e. Notaus für Pneumatik, Vorpress-Knopf
f.
Zeit- und Temperaturcontroller
g. Heizplatte
h. Basisplatten - Schnellwechselsysteme optional erhältlich (o. Abb.)

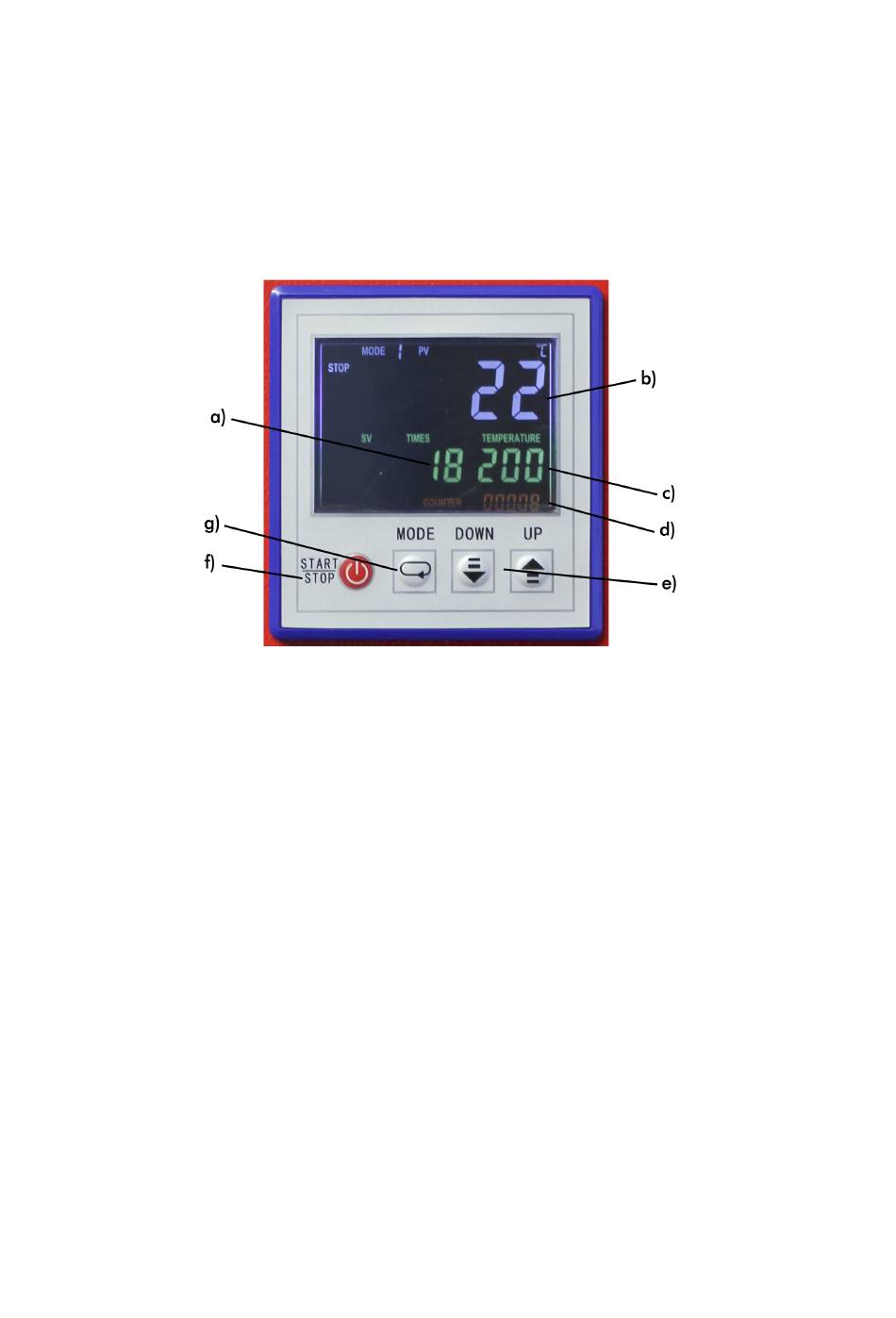

Controller
a. Sollwert für Zeiteinstellung, läuft rückwärts auf 0, wenn Presse geschlossen
b. Istwert Temperatur
c. Sollwert Temperatur
d. Zähler für Pressvorgänge
e. Taster zum Steigern und Senken von Werten
f.
Taster Zum Starten und Stoppen des Heizvorgangs
g. Taster zum Starten des Programmiermodus für Zeit- und Temperatureinstellung
Bedienung
Anschluss Pneumatik
● Schließen Sie die TC D7 mit dem mitgelieferten Pneumatik Adapter an Ihrem Druckluft-
Kompressor an. Stecken Sie dazu den Schlauch des mitgelieferten Adapters in den Pneufit
Anschluss an der Rückseite der TC D7 Transferpresse. Das andere Ende des Adapters
wird mit dem Kompressor verbunden. Laden sie den Kompressor auf, üblicherweise mit 6-8
bar, bis zu 10 bar sind möglich.
● Stellen Sie am Manometer der TC D7 den gewünschten Pneumatik-Druck ein, indem
Sie am oberen Ende die Kappe kurz hochziehen und dann drehen. Nachdem der Druck
eingestellt ist, drücken Sie die Kappe wieder nach unten. Der eingestellte Druck sollte
niedriger sein, als am Manometer des Kompressors. Üblicherweise werden Drücke
