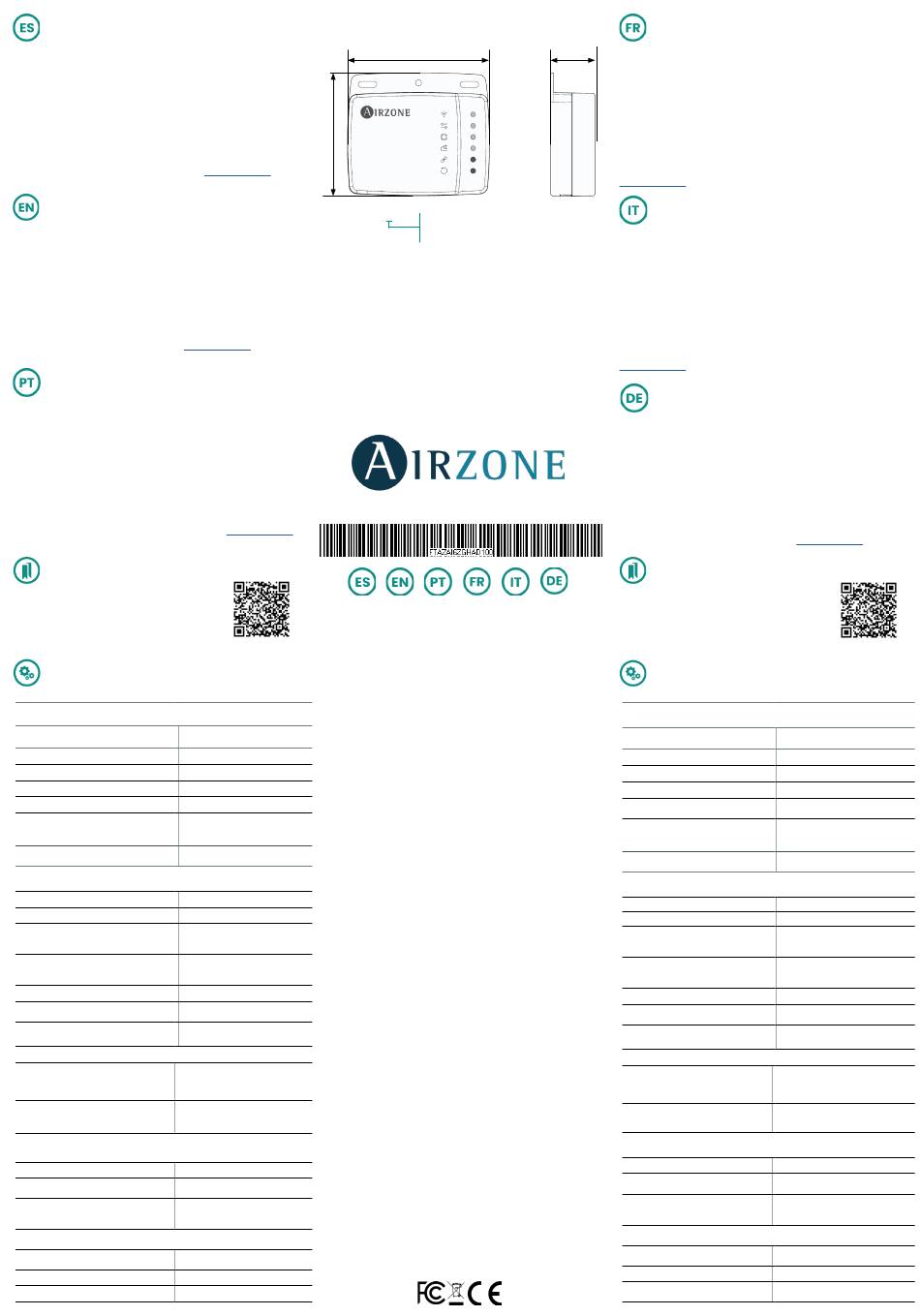

Airzone AIDOO Z-WAVE PLUS GHA AZAI6ZWXGHA Kurzanleitung

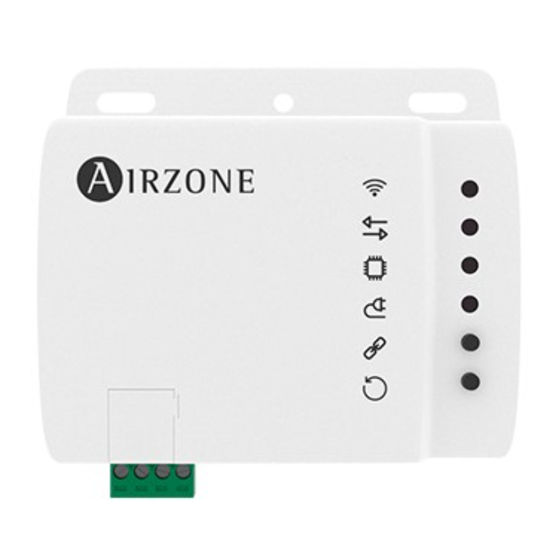

AIDOO Z-WAVE PLUS GHA
Dispositivo para la gestión e integración de equipos de forma remota. Conexión
inalámbrica a red mediante Z-Wave Plus. El Aidoo Z-Wave Plus de Airzone funciona
en cualquier red Z-Wave con otros dispositivos y controladores certificados Z-Wave/
Z-Wave Plus de cualquier otro fabricante. Alimentación externa a través de la
unidad interior. Como nodo alimentado constantemente, actuará como repetidor
independientemente del proveedor con el fin de aumentar la fiabilidad de la red.
Funcionalidades:
•
Control de los distintos parámetros del equipo.
•
Detección de errores durante la comunicación.
•
Puerto para la integración mediante protocolo Modbus.
Para más información de nuestros productos diríjase a
AIDOO Z-WAVE PLUS GHA
Device to manage and integrate units remotely. Wireless Z-Wave Plus connection.
The Aidoo Z-Wave Plus by Airzone operates in any Z-Wave network with other
Z-Wave/Z-Wave Plus certified devices and controllers from any other manufacturer.
Externally powered by the indoor unit. As a constantly powered node, will act as
repeater regardless of the vendor in order to increase the reliability of the network.
Features:
•
Control of the parameters of the unit.
•
Communication errors detection.
•
Port for integration via Modbus .
For further information about our products, go to airzonecontrol.com
AIDOO Z-WAVE PLUS GHA
Dispositivo para a gestão e integração de equipamento remotamente. Conexão
sem fios à rede por Z-Wave Plus. O Aidoo Z-Wave Plus da Airzone opera em
qualquer rede Z-Wave com outros dispositivos e controladores certificados Z-Wave/
Z-Wave Plus de qualquer outro fabricante. Alimentação externa pela unidade
interior. Como um nó constantemente alimentado, actuará como repetidor,
independentemente do fornecedor, a fim de aumentar a fiabilidade da rede.
Funcionalidades:
•
Controlo dos diferentes parâmetros do equipamento.
•
Deteção de erros durante a comunicação.
•
Porta para a integração através do o Modbus.
Para obter mais informações sobre nossos produtos, consulte
FCC / ISED
Este dispositivo cumple con FCC / ISED regulatory notices.
This device complies with FCC / ISED regulatory notices.
Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit
Conexão ao equipamento
Tipo de alimentación / Type of power supply /
Vdc
Tipo de alimentação
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
Consumo / Consumption / Consumo 310 mW
Conector GHA
GHA connector
Tipo de cable / Type of cable / Tipo de cabo
Conector GHA
Longitud del cable / Wire length
2.5 m (8.2 ft)
Comprimento do cabo
Comunicaciones Z-Wave/ Z-Wave Communication
Comunicação Z-Wave
Protocolo / Protocol / Protocolo Z-Wave Plus
Modelo / Model / Modelo ZGM130S
Frecuencia de comunicación
868.4 MHz, 869.85 MHz (E.U.)
Communication frequency 908.4 MHz, 916 MHz (U.S.)
919.8 MHz, 921.4 MHz (AZN)
Frequência de comunicação
Potencia máxima - Potencia de antena
Maximum power - Antenna power 13 dBm
Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade -97 dBm
Sistema de protección / Protection System
S2 Security
Sistema de Protecção
100 m (Exterior/Outdoor/Exterior)
Distancia máxima / Maximum distance
Distância máxima
40 m (Interior/Indoor/Interior)
Puerto Modbus / Modbus Port / Porta Modbus
2 x 0.22 + 2 x 0.5 mm
Cable apantallado y trenzado
Shielded twisted pair (AWG 23 – 2 wired +
Cabo blindado e trançado
AWG 20 – 2 wired)
Protocolo de comunicaciones
MODBUS RS-485
Communication protocol
Par – 19200 bps
Protocolo de comunicação
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento -20 ... 70 ºC (-4 ... 158 ºF)
Funcionamiento / Operation
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento
5 ... 90 %
Operating humidity rango
(non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)
Dimensiones / Size / Dimensões (WxHxD) 92x80x29 mm (3.62x3.15x1.14")
H
airzonecontrol.com
AZAI6ZWxGHA
airzonecontrol.com
2
W
E = Europe (E.U.)
U = United States (U.S.)
H = Australia / New Zealand (ANZ)
AZAI6ZWXGHA
AZAI6ZWExxx / AZAI6ZWUxxx / AZAI6ZWHxxx
FCC ID: SVS-ZWU
IC: 24685-ZWU
AIDOO Z-WAVE PLUS GHA
Dispositif pour la gestion et l'intégration à distance d'unités. Accès sans fil au réseau
D
via Z-Wave Plus. Le Aidoo Z-Wave Plus d'Airzone fonctionne dans n'importe quel
réseau Z-Wave avec d'autres appareils et contrôleurs certifiés Z-Wave/Z-Wave Plus
de n'importe quel autre fabricant. Alimentation externe par l'unité intérieure. En
tant que nœud alimenté en permanence, il fera office de répéteur, quel que soit le
fournisseur, afin d'accroître la fiabilité du réseau.
Fonctionnalités :
•
Contrôle des différents paramètres de l'unité.
•
Détection d'erreurs durant la communication.
•
Port pour l'intégration via le e Modbus.
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page
airzonecontrol.com
AIDOO Z-WAVE PLUS GHA
Dispositivo per la gestione e l'integrazione di unità in remoto. Connessione alla
rete Z-Wave Plus. L'Aidoo Z-Wave Plus di Airzone funziona in qualsiasi rete Z-Wave
con altri dispositivi e controller certificati Z-Wave/Z-Wave Plus di qualsiasi altro
produttore. Alimentazione esterna mediante l'unità interna. Come un nodo
costantemente alimentato, agirà come ripetitore indipendentemente dal fornitore
al fine di aumentare l'affidabilità della rete.
Funzionalità:
•
Controllo dei diversi parametri dell'unità.
•
Rilevamento di errori durante la comunicazione.
•
Porta per l'integrazione mediante lo Modbus.
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato
airzonecontrol.com
AIDOO Z-WAVE PLUS GHA
Gerät zur Fernverwaltung und Integration von Geräten. Funkverbindung mit dem
Netz über Z-Wave Plus. Der Aidoo Z-Wave Plus von Airzone funktioniert in jedem
Z-Wave-Netzwerk mit anderen Z-Wave/Z-Wave Plus-zertifizierten Geräten und
Controllern anderer Hersteller. Externe Stromversorgung über das Innengerät. Als
Knoten, der ständig mit Strom versorgt wird, fungiert er als Repeater, unabhängig
vom Hersteller, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Funktionen:
•
Steuerung der verschiedenen Anlagenparameter.
•
Fehlererkennung während Mitteilung.
•
Port für die Integration über das Modbus-Protokoll.
Weitere Informationen über unsere Produkte siehe
FCC / ISED
Ce dispositif est conforme aux avis réglementaires de la FCC /
ISED de l'ISDE regulatory notices.
Questo dispositivo è conforme alle normative regolamentari
FCC / ISED.
Dieses Gerät entspricht den FCC / ISED Bestimmungen.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion avec l'unité gainable / Collegamento con le unità del
condotto / Anschluss mit Leitungsgerät
Type d'alimentation /
Tipo di alimentazione/ Versorgungsart
Consommation / Consumo / Leistungsau-
fnahme
Type de câble / Tipo di cavo / Kabeltyp
Longueur du cable / Lunghezza del cavo
Kabellänge
Communications Z-Wave / Comunicazioni Z-Wave
Z- Wave Verbindungen
Protocole / Protocollo / Protokoll
Modèle / Modello / Modell
Fréquence de communication
Frequenza di comunicazione
Kommunikationsfrequenz
Force maximale - Force de l'antenne
Massima potenza - Potenza d'antenna
Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit
Système de protection / Sistema di pro-
tezione / Schutzsystem
Distance maximale / Distanza massima
Maximale Entfernung
Port Modbus / Porta Modbus / Modbus-Port
Câble torsadé et blindé / Cavo schermato
Abgeschirmtes Kabel und umflochten
Protocole de communication
Protocollo di comunicazione
Kommunikationsprotokoll
Températures opérative / Termperature operative
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento /
Betrieb
Plage d'humidité de fonctionnement
Rango di umidità di funzionamento
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection/ Grado di
protezione/ Schutzklasse
Poids / Peso / Gewicht
Dimensions/ Dimensioni/ Abmessungen
(WxHxD)
airzonecontrol.com
Vdc
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
310 mW
Connecteur GHA
Connettore GHA
GHA-Anschluss
2.5 m (8.2 ft)
Z-Wave Plus
ZGM130S
868.4 MHz, 869.85 MHz (E.U.)
908.4 MHz, 916 MHz (U.S.)
919.8 MHz, 921.4 MHz (AZN)
13 dBm
-97 dBm
S2 Security
100 m (Extérieur / Fuori / Außerhalb)
40 m (Intérieur / Dentro / Innerhalb)
2 x 0.22 + 2 x 0.5 mm
2
(AWG 23 – 2 wired +
AWG 20 – 2 wired)
MODBUS RS-485
Par – 19200 bps
-20 ... 70 ºC (-4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
5 ... 90 %
(non-condensing)
IP 41
130 g (0.29 lb)
92x80x29 mm (3.62x3.15x1.14")
