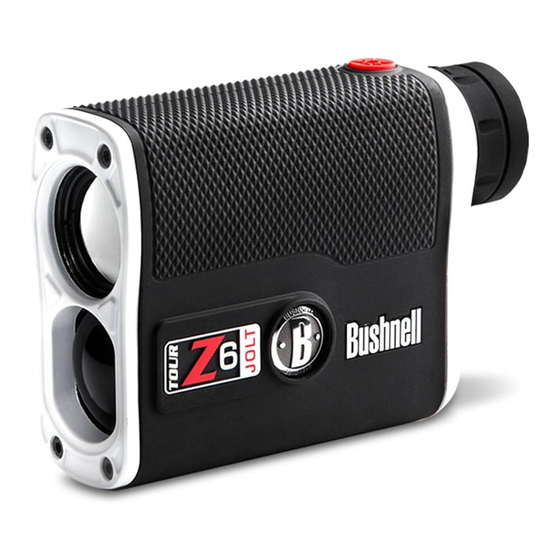

Bushnell TOUR Z6 JOLT Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bushnell TOUR Z6 JOLT
Inhaltszusammenfassung für Bushnell TOUR Z6 JOLT
- Seite 1 Model: 201440/201441 ENGLISH 11-13...
- Seite 3 CONTENTS 4–15 English 16–29 Français 30–43 Español 45–57 Deutsch 58–71 Italiano...
- Seite 16 Model: 201440/201441 FRANÇAIS LIT. #: 11-13...
-
Seite 45: Einleitung
Leistung und Lebensdauer zu gewährleisten. EINLEITUNG Ihr Bushnell® Tour® Z6™ Jolt ist ein hochentwickelter Laser-Entfernungsmesser der Spitzenklasse mit digitaler Technologie und Turboprozessoren, mit dem Entfernungen von 5–1300 Yards/5–1189 Meter gemessen werden können, wobei die Vorteile eines kompakten monokularen Spitzenteleskops mit der neuen Vivid Display Technology™... -
Seite 46: Genauigkeit Der Messung
UND SO FUNKTIONIERT UNSERE DIGITALE TECHNOLOGIE Der Tour® Z6™ Jolt gibt unsichtbare Infrarotenergieimpulse ab, die für die Augen unschädlich sind. Der hochentwickelte digitale Mikroprozessor und der ASIC-Chip (Application-Specific Integrated Circuit) des Tour® Z6™ Jolt sorgen jederzeit für sofortige und genaue Messungen. Die ausgefeilte digitale Technologie berechnet augenblicklich Entfernungen, indem die Zeit gemessen wird, die jeder Impuls für den Weg vom Entfernungsmesser zum Ziel und wieder zurück benötigt. -
Seite 47: Zusammenfassung Der Bedienung
wie Reflexion, Form und Farbe können sich auf die Genauigkeit von Laser-Messungen auswirken. Mit E.S.P.2™ werden die Bedingungen jedoch automatisch ausgewertet und Messungen in einem Bereich von 5 bis 125 Yards, sofern möglich, auf eine Genauigkeit von ½ Yard verbessert. In diesem Fall wird die Ablesegenauigkeit der Anzeige auf 1/10 Yard verfeinert. ERSTE SCHRITTE ZUSAMMENFASSUNG DER BEDIENUNG Drücken sie die Power-Taste einmal, während Sie durch das Fernglas blicken, um das Vivid Display des Tour®... -
Seite 48: Batterielebensdaueranzeige
VIVID DISPLAY-ANZEIGEN Ihr Tour® Z6™ Jolt Vivid Display™ beinhaltet folgende beleuchtete Anzeigen: PinSeeker-Anzeige (1) Fadenkreuz (2) Batterielebensdaueranzeige (3) Aktiver Laser (4) In Yards/Meter angezeigte Entfernung (5) BATTERIELEBENSDAUERANZEIGE Batterieanzeige: Voll geladen 2/3 Batterielebensdauerrest PinSeeker & E.S.P—201960 1/3 Batterielebensdauerrest Batterieanzeige blinkt - Batterie muss ausgewechselt werden und das Gerät ist nicht betriebsfähig. EINLEGEN DER BATTERIE Entfernen Sie die Posi-Thread™-Batteriekappe, indem Sie die Batterietürlasche anheben und dann gegen den Uhrzeigersinn drehen. - Seite 49 AKTIVER LASER Das Fadenkreuz um den Zielkreis herum zeigt an, dass der Laser übertragen wird. Wenn ein Abstand erfasst wurde, können Sie den Einschaltknopf loslassen. Das Fadenkreuz um den Zielkreis herum verschwindet wieder, sobald Sie die Power-Taste losgelassen haben (d. h. der Laser wird nicht länger übertragen). PINSEEKER ™...
-
Seite 50: Pinseeker™ Mit Slope
PINSEEKER™ MIT SLOPE +/-™ Der moderne patentierte SLOPE-Modus ist nur am Modell 201441 (Tour® Z6™ Jolt Slope +/-™) verfügbar. Das Modell 201441 verfügt über einen eingebauten, auf einem Beschleunigungsmesser basierten, Neigungsmesser, der digital den exakten Neigungswinkel von -20 bis +20 Grad Steigung anzeigt und eine Genauigkeit von +/- 1.0 Grad gewährleistet. Der Slope +/-™... -
Seite 51: Die Vorteile Des Slope
DIE VORTEILE DES SLOPE +/- ™ Die Entfernung zur Flagge A in der Zeichnung unten beträgt 162 Yard. Die Entfernung zur Flagge B beträgt ebenfalls 162 Yard, obwohl ein Gefälle vorhanden ist. Wenn Sie dieses Loch jedoch als 162 Yard spielen würden, würde der Ball (X) vor dem Loch/der Flagge auftreffen, da Sie das Gefälle nicht berücksichtigt haben. -
Seite 52: Auswahl Der Messeinheit
AUSWAHL DER MESSEINHEIT Der Tour® Z6™ Jolt kann Entfernungen in Yards oder Metern messen und anzeigen. Die Anzeigen für die Maßeinheit befinden sich im unteren, rechten Bereich von VDT™. Sie können aus zwei Messeinstellungen auswählen, die sich im SETUP-Menü an zweiter Stelle befinden. Blicken Sie durch das Okular, drücken Sie die MODE-Taste (Taste „B“... -
Seite 53: Spezifikationen
SPEZIFIKATIONEN Abmessungen 1,3 x 4 x 3,7 Zoll (4,3 x 12,9 x 7,37 cm) Gewicht 8 oz. (227 g) In einem Bereich von 5 - 114 Meter beträgt die Messgenauigkeit bis zu 1/2 Meter; bei Entfernungsgenauigkeit 115 - 1189 Meter ist es +/-1 Meter Bereich 5–1300 Yards / 5–1189 Meters Vergrößerung... -
Seite 54: Stativhalterung
STATIVHALTERUNG In den Boden ist eine mit Gewinde versehene Stativhalterung geformt, die Ihnen das Anbringen an folgendem Bushnell- Golfzubehör ermöglicht: • Golfcarthalterung: Befestigt den Entfernungsmesser für eine bequeme Verwendung an Ihrem Golfcart. Die Schnellverschlussklemme wird am Golfcart angebracht und kann hinterher einfach entfernt werden. - Seite 55 BESCHRÄNKTE ZWEI-JAHRES GARANTIE Bushnell® gewährt eine Garantie auf fehlerfreie Materialien und Verarbeitung für den Zeitraum von zwei Jahren ab Kaufdatum. Bei allen Schäden unter dieser Garantie behalten wir uns nach eigenem Ermessen vor, das Produkt entweder zu reparieren oder zu ersetzen, vorausgesetzt, dass Sie das Produkt frei Haus an uns senden.
- Seite 56 TABELLE ZUR STÖRUNGSBEHEBUNG Wenn sich das Gerät nicht einschalten lässt – VDT™ leuchtet nicht: • Drücken Sie die Power-Taste. • Überprüfen Sie die Batterie und tauschen Sie sie ggf. aus. Wenn das Gerät nicht auf Knopfdruck reagiert, ersetzen Sie die Batterie durch eine Lithium-Markenbatterie vom Typ CR2 mit 3 Volt. •...
-
Seite 57: Entsorgung Von Elektrischen Und Elektronischen Geräten
ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen) Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte es an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten. - Seite 58 Modello: 201440/201441 ITALIANO LIT. #: 11-13...
