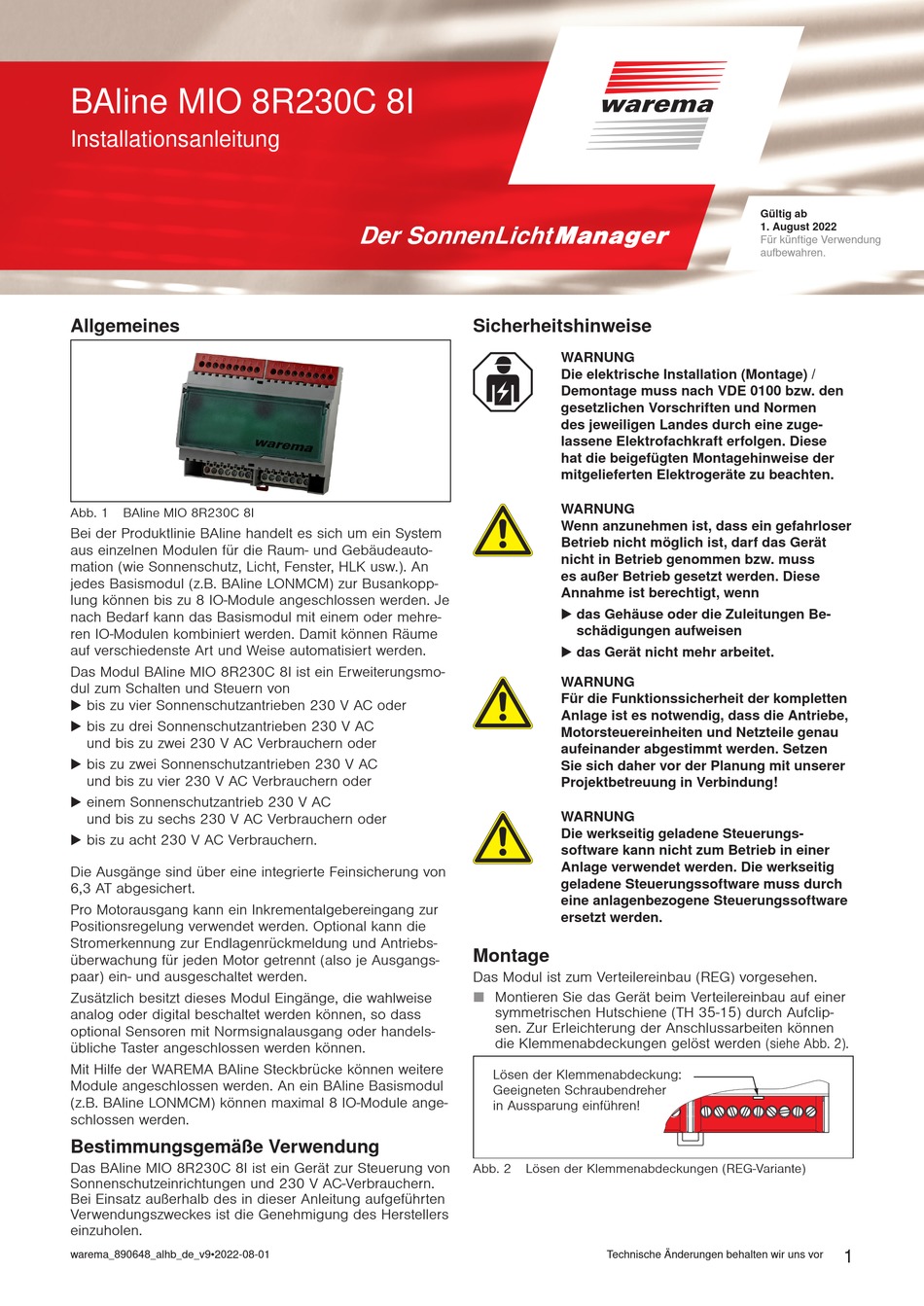

WAREMA BAline MIO 8R230C 8I Installationsanleitung

BAline MIO 8R230C 8I
Installationsanleitung
Allgemeines
Abb. 1 BAline MIO 8R230C 8I
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul (z.B. BAline LONMCM) zur Busankopp-
lung können bis zu 8 IO-Module angeschlossen werden. Je
nach Bedarf kann das Basismodul mit einem oder mehre-
ren IO-Modulen kombiniert werden. Damit können Räume
auf verschiedenste Art und Weise automatisiert werden.
Das Modul BAline MIO 8R230C 8I ist ein Erweiterungsmo-
dul zum Schalten und Steuern von
 bis zu vier Sonnenschutzantrieben 230 V AC oder
 bis zu drei Sonnenschutzantrieben 230 V AC
und bis zu zwei 230 V AC Verbrauchern oder
 bis zu zwei Sonnenschutzantrieben 230 V AC
und bis zu vier 230 V AC Verbrauchern oder
 einem Sonnenschutzantrieb 230 V AC
und bis zu sechs 230 V AC Verbrauchern oder
 bis zu acht 230 V AC Verbrauchern.
Die Ausgänge sind über eine integrierte Feinsicherung von
6,3 AT abgesichert.
Pro Motorausgang kann ein Inkrementalgebereingang zur
Positionsregelung verwendet werden. Optional kann die
Stromerkennung zur Endlagenrückmeldung und Antriebs-
überwachung für jeden Motor getrennt (also je Ausgangs-
paar) ein- und ausgeschaltet werden.
Zusätzlich besitzt dieses Modul Eingänge, die wahlweise
analog oder digital beschaltet werden können, so dass
optional Sensoren mit Normsignalausgang oder handels-
übliche Taster angeschlossen werden können.
Mit Hilfe der WAREMA BAline Steckbrücke können weitere
Module angeschlossen werden. An ein BAline Basismodul
(z.B. BAline LONMCM) können maximal 8 IO-Module ange-
schlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO 8R230C 8I ist ein Gerät zur Steuerung von
Sonnenschutzeinrichtungen und 230 V AC-Verbrauchern.
Bei Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_890648_alhb_de_v9•2022-08-01
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen
Sie sich daher vor der Planung mit unserer
Projektbetreuung in Verbindung!
W ARNUNG
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35-15) durch Aufclip-
sen. Zur Erleichterung der Anschlussarbeiten können
die Klemmenabdeckungen gelöst werden (siehe Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen (REG-Variante)
Technische Änderungen behalten wir uns vor
Gültig ab
1. August 2022
Für künftige Verwendung
aufbewahren.
