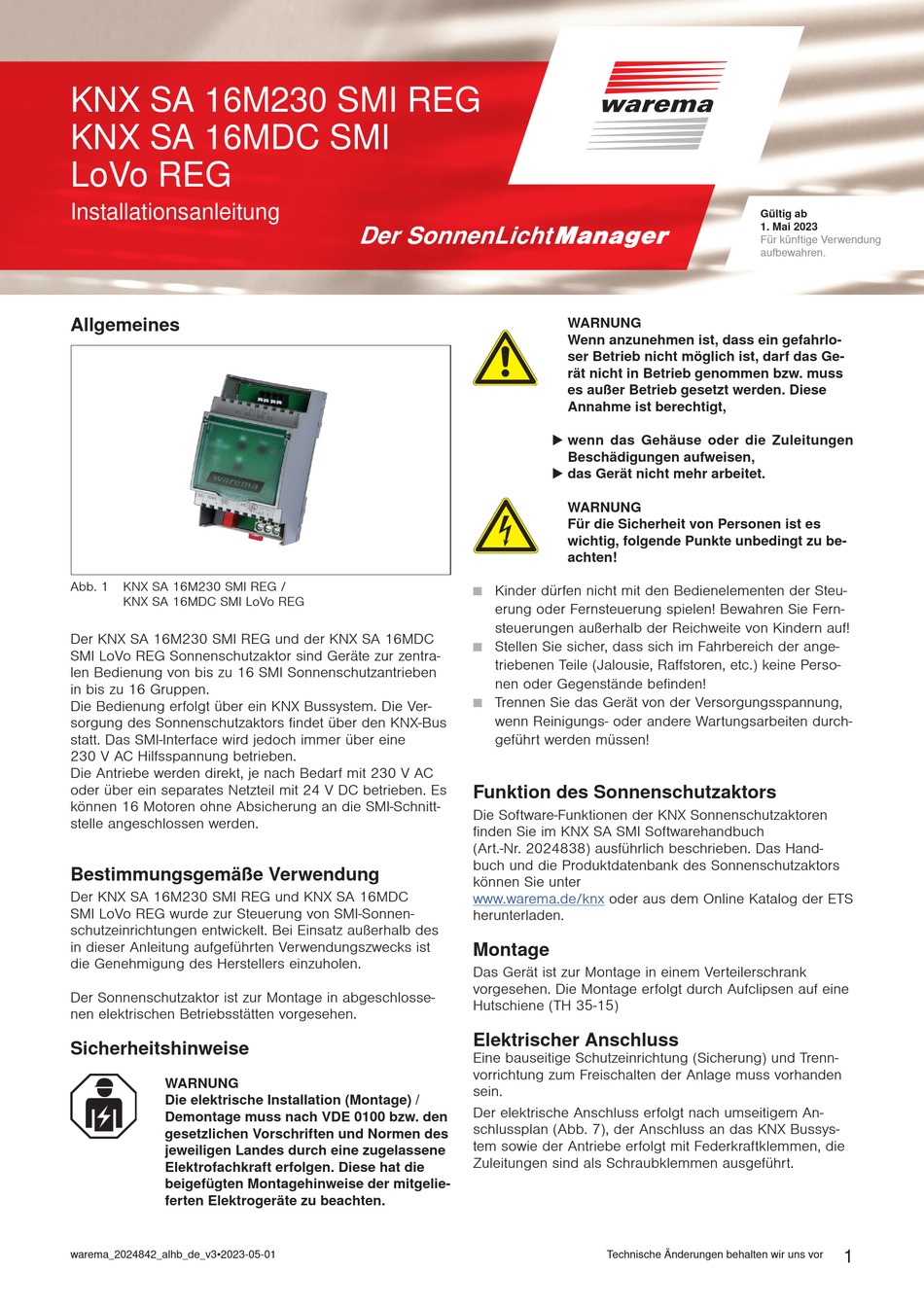

KNX SA 16M230 SMI REG
KNX SA 16MDC SMI
LoVo REG
Installationsanleitung
Allgemeines
Abb. 1 KNX SA 16M230 SMI REG /
KNX SA 16MDC SMI LoVo REG
Der KNX SA 16M230 SMI REG und der KNX SA 16MDC
SMI LoVo REG Sonnenschutzaktor sind Geräte zur zentra-
len Bedienung von bis zu 16 SMI Sonnenschutzantrieben
in bis zu 16 Gruppen.
Die Bedienung erfolgt über ein KNX Bussystem. Die Ver-
sorgung des Sonnenschutzaktors findet über den KNX-Bus
statt. Das SMI-Interface wird jedoch immer über eine
230 V AC Hilfsspannung betrieben.
Die Antriebe werden direkt, je nach Bedarf mit 230 V AC
oder über ein separates Netzteil mit 24 V DC betrieben. Es
können 16 Motoren ohne Absicherung an die SMI-Schnitt-
stelle angeschlossen werden.
Bestimmungsgemäße Verwendung
Der KNX SA 16M230 SMI REG und KNX SA 16MDC
SMI LoVo REG wurde zur Steuerung von SMI-Sonnen-
schutzeinrichtungen entwickelt. Bei Einsatz außerhalb des
in dieser Anleitung aufgeführten Verwendungszwecks ist
die Genehmigung des Herstellers einzuholen.
Der Sonnenschutzaktor ist zur Montage in abgeschlosse-
nen elektrischen Betriebsstätten vorgesehen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die
beigefügten Montagehinweise der mitgelie-
ferten Elektrogeräte zu beachten.
warema_2024842_alhb_de_v3•2023-05-01
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu be-
achten!
 Kinder dürfen nicht mit den Bedienelementen der Steu-
erung oder Fernsteuerung spielen! Bewahren Sie Fern-
steuerungen außerhalb der Reichweite von Kindern auf!

Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Raffstoren, etc.) keine Perso-
nen oder Gegenstände befinden!
 Trennen Sie das Gerät von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten durch-
geführt werden müssen!
Funktion des Sonnenschutzaktors
Die Software-Funktionen der KNX Sonnenschutzaktoren
finden Sie im KNX SA SMI Softwarehandbuch
(Art.-Nr. 2024838) ausführlich beschrieben. Das Hand-
buch und die Produktdatenbank des Sonnenschutzaktors
können Sie unter
www.warema.de/knx oder aus dem Online Katalog der ETS
herunterladen.
Montage
Das Gerät ist zur Montage in einem Verteilerschrank
vorgesehen. Die Montage erfolgt durch Aufclipsen auf eine
Hutschiene (TH 35-15)
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss erfolgt nach umseitigem An-
schlussplan (Abb. 7), der Anschluss an das KNX Bussys-
tem sowie der Antriebe erfolgt mit Federkraftklemmen, die
Zuleitungen sind als Schraubklemmen ausgeführt.
Technische Änderungen behalten wir uns vor
Gültig ab
1. Mai 2023
Für künftige Verwendung
aufbewahren.
