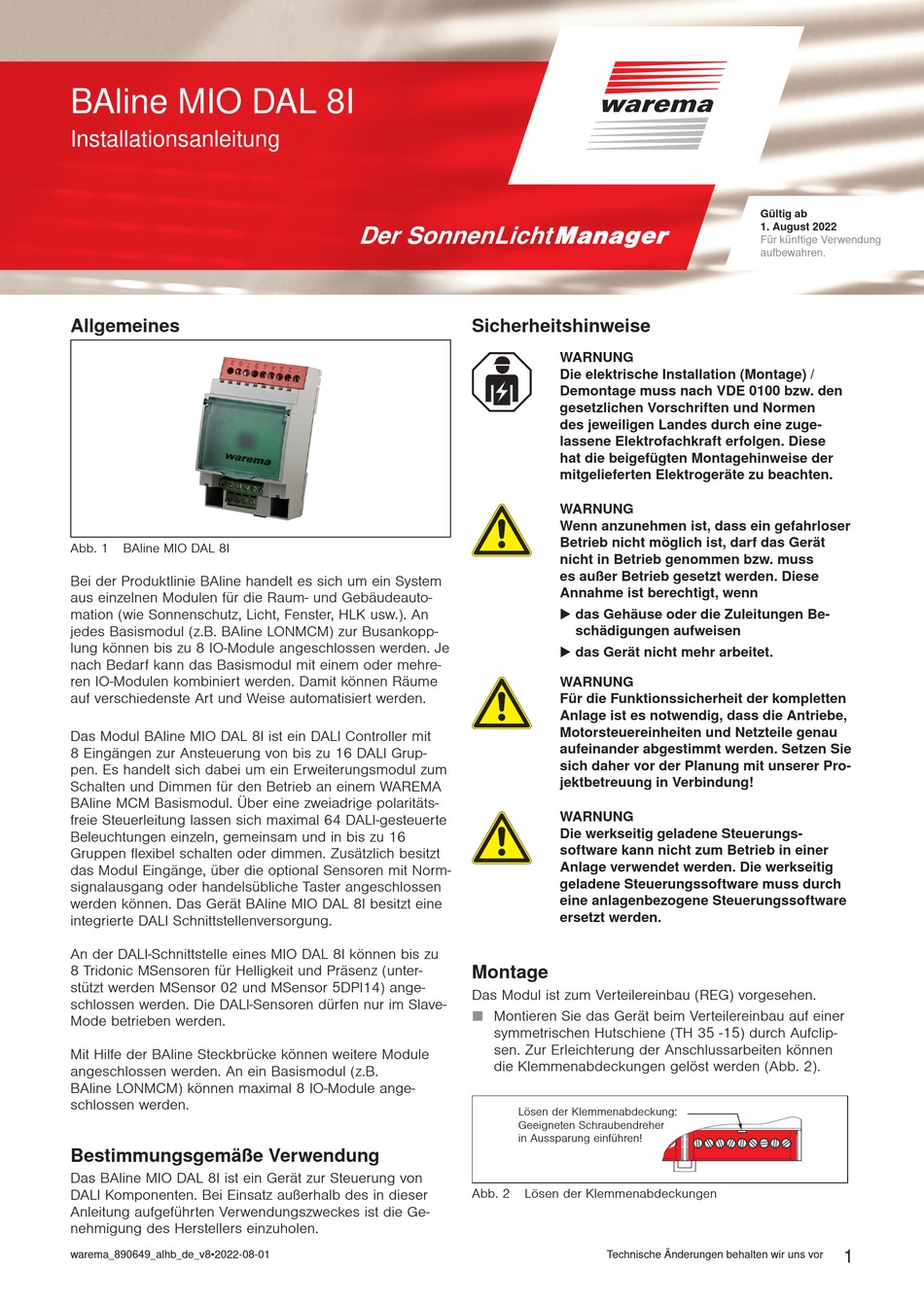

BAline MIO DAL 8I
Installationsanleitung
Allgemeines
Abb. 1 BAline MIO DAL 8I
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul (z.B. BAline LONMCM) zur Busankopp-
lung können bis zu 8 IO-Module angeschlossen werden. Je
nach Bedarf kann das Basismodul mit einem oder mehre-
ren IO-Modulen kombiniert werden. Damit können Räume
auf verschiedenste Art und Weise automatisiert werden.
Das Modul BAline MIO DAL 8I ist ein DALI Controller mit
8 Eingängen zur Ansteuerung von bis zu 16 DALI Grup-
pen. Es handelt sich dabei um ein Erweiterungsmodul zum
Schalten und Dimmen für den Betrieb an einem WAREMA
BAline MCM Basismodul. Über eine zweiadrige polaritäts-
freie Steuerleitung lassen sich maximal 64 DALI-gesteuerte
Beleuchtungen einzeln, gemeinsam und in bis zu 16
Gruppen flexibel schalten oder dimmen. Zusätzlich besitzt
das Modul Eingänge, über die optional Sensoren mit Norm-
signalausgang oder handelsübliche Taster angeschlossen
werden können. Das Gerät BAline MIO DAL 8I besitzt eine
integrierte DALI Schnittstellenversorgung.
An der DALI-Schnittstelle eines MIO DAL 8I können bis zu
8 Tridonic MSensoren für Helligkeit und Präsenz (unter-
stützt werden MSensor 02 und MSensor 5DPI14) ange-
schlossen werden. Die DALI-Sensoren dürfen nur im Slave-
Mode betrieben werden.
Mit Hilfe der BAline Steckbrücke können weitere Module
angeschlossen werden. An ein Basismodul (z.B.
BAline LONMCM) können maximal 8 IO-Module ange-
schlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO DAL 8I ist ein Gerät zur Steuerung von
DALI Komponenten. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszweckes ist die Ge-
nehmigung des Herstellers einzuholen.
warema_890649_alhb_de_v8•2022-08-01
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektro geräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen Sie
sich daher vor der Planung mit unserer Pro-
jektbetreuung in Verbindung!
W ARNUNG
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35 -15) durch Aufclip-
sen. Zur Erleichterung der Anschlussarbeiten können
die Klemmenabdeckungen gelöst werden (Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen
Technische Änderungen behalten wir uns vor
Gültig ab
1. August 2022
Für künftige Verwendung
aufbewahren.
1
