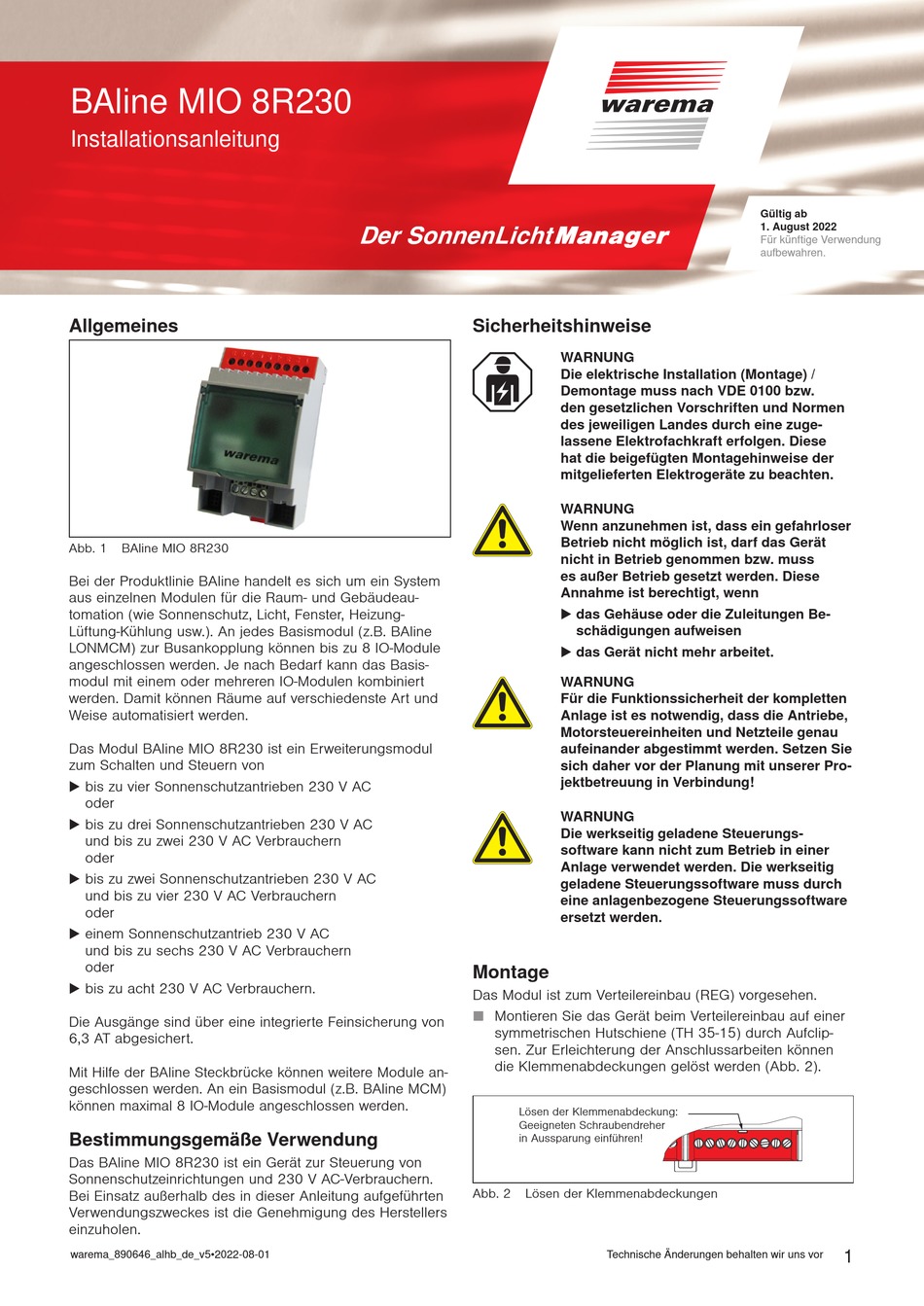

WAREMA BAline MIO 8R230 Installationsanleitung

BAline MIO 8R230
Installationsanleitung
Allgemeines
Abb. 1 BAline MIO 8R230
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeau-
tomation (wie Sonnenschutz, Licht, Fenster, Heizung-
Lüftung-Kühlung usw.). An jedes Basismodul (z.B. BAline
LONMCM) zur Busankopplung können bis zu 8 IO-Module
angeschlossen werden. Je nach Bedarf kann das Basis-
modul mit einem oder mehreren IO-Modulen kombiniert
werden. Damit können Räume auf verschiedenste Art und
Weise automatisiert werden.
Das Modul BAline MIO 8R230 ist ein Erweiterungsmodul
zum Schalten und Steuern von
 bis zu vier Sonnenschutzantrieben 230 V AC
oder
 bis zu drei Sonnenschutzantrieben 230 V AC
und bis zu zwei 230 V AC Verbrauchern
oder
 bis zu zwei Sonnenschutzantrieben 230 V AC
und bis zu vier 230 V AC Verbrauchern
oder
 einem Sonnenschutzantrieb 230 V AC
und bis zu sechs 230 V AC Verbrauchern
oder
 bis zu acht 230 V AC Verbrauchern.
Die Ausgänge sind über eine integrierte Feinsicherung von
6,3 AT abgesichert.
Mit Hilfe der BAline Steckbrücke können weitere Module an-
geschlossen werden. An ein Basismodul (z.B. BAline MCM)
können maximal 8 IO-Module angeschlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO 8R230 ist ein Gerät zur Steuerung von
Sonnenschutzeinrichtungen und 230 V AC-Verbrauchern.
Bei Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_890646_alhb_de_v5•2022-08-01
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw.
den gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektro geräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen Sie
sich daher vor der Planung mit unserer Pro-
jektbetreuung in Verbindung!
W ARNUNG
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35-15) durch Aufclip-
sen. Zur Erleichterung der Anschlussarbeiten können
die Klemmenabdeckungen gelöst werden (Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen
Technische Änderungen behalten wir uns vor
Gültig ab
1. August 2022
Für künftige Verwendung
aufbewahren.
