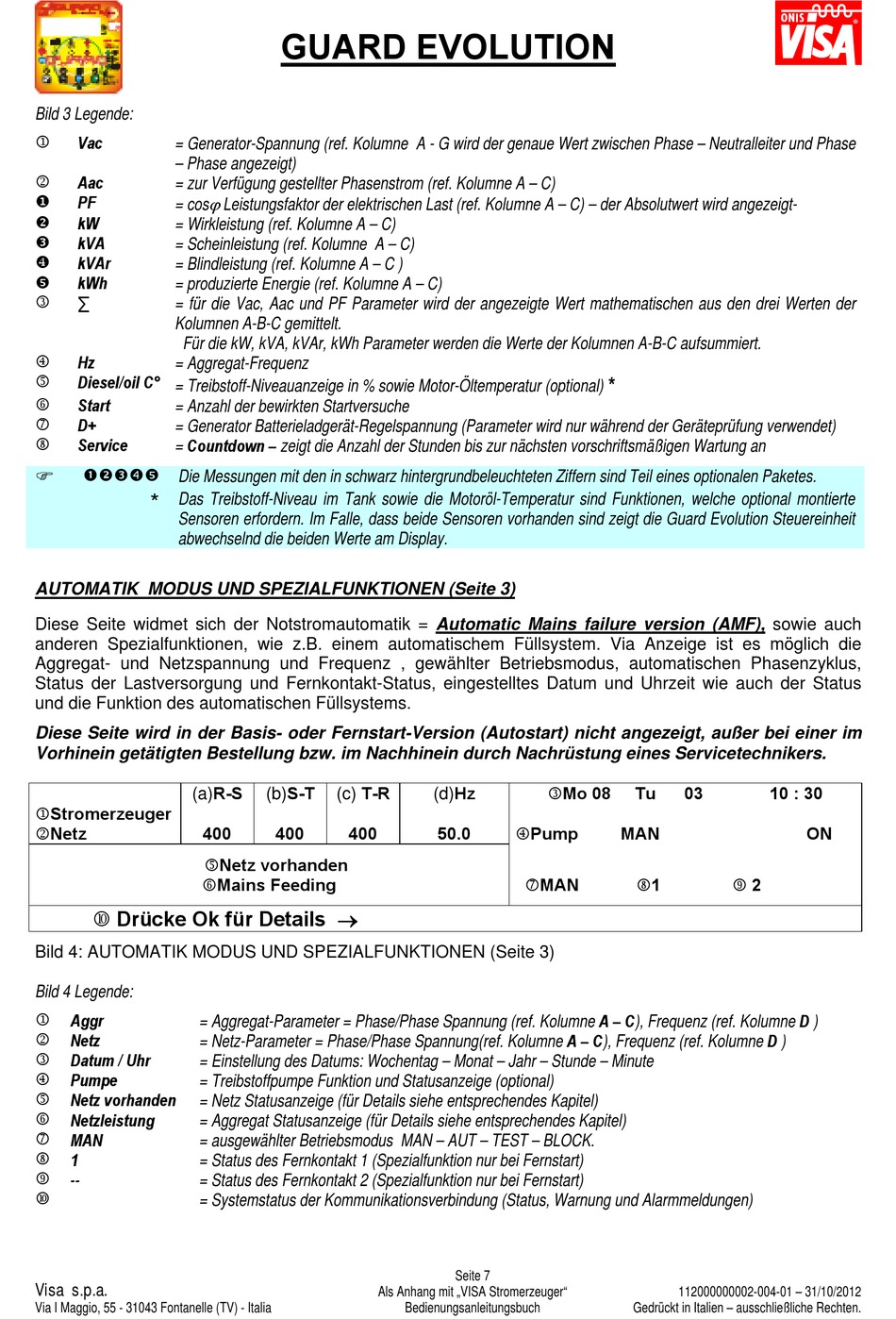

Bild 3 Legende:
 Vac = Generator-Spannung (ref. Kolumne A - G wird der genaue Wert zwischen Phase – Neutralleiter und Phase
– Phase angezeigt)
 Aac = zur Verfügung gestellter Phasenstrom (ref. Kolumne A – C)
 PF
= cos
kW
 = Wirkleistung (ref. Kolumne A – C)
kVA
 = Scheinleistung (ref. Kolumne A – C)
kVAr
 = Blindleistung (ref. Kolumne A – C )
 kWh
= produzierte Energie (ref. Kolumne A – C)
∑
 = für die Vac, Aac und PF Parameter wird der angezeigte Wert mathematischen aus den drei Werten der
Kolumnen A-B-C gemittelt.
Für die kW, kVA, kVAr, kWh Parameter werden die Werte der Kolumnen A-B-C aufsummiert.
Hz
 = Aggregat-Frequenz
Diesel/oil C° = Treibstoff-Niveauanzeige in % sowie Motor-Öltemperatur (optional)

 Start = Anzahl der bewirkten Startversuche
 D+ = Generator Batterieladgerät-Regelspannung (Parameter wird nur während der Geräteprüfung verwendet)
 Service = Countdown – zeigt die Anzahl der Stunden bis zur nächsten vorschriftsmäßigen Wartung an
  Die Messungen mit den in schwarz hintergrundbeleuchteten Ziffern sind Teil eines optionalen Paketes.
Das Treibstoff-Niveau im Tank sowie die Motoröl-Temperatur sind Funktionen, welche optional montierte
*
Sensoren erfordern. Im Falle, dass beide Sensoren vorhanden sind zeigt die Guard Evolution Steuereinheit
abwechselnd die beiden Werte am Display.
AUTOMATIK MODUS UND SPEZIALFUNKTIONEN (Seite 3)
Diese Seite widmet sich der Notstromautomatik = Automatic Mains failure version (AMF), sowie auch
anderen Spezialfunktionen, wie z.B. einem automatischem Füllsystem. Via Anzeige ist es möglich die
Aggregat- und Netzspannung und Frequenz , gewählter Betriebsmodus, automatischen Phasenzyklus,
Status der Lastversorgung und Fernkontakt-Status, eingestelltes Datum und Uhrzeit wie auch der Status
und die Funktion des automatischen Füllsystems.
Diese Seite wird in der Basis- oder Fernstart-Version (Autostart) nicht angezeigt, außer bei einer im
Vorhinein getätigten Bestellung bzw. im Nachhinein durch Nachrüstung eines Servicetechnikers.
(a)R-S
Stromerzeuger
400
Netz
Netz vorhanden
Mains Feeding
 Drücke Ok für Details 
Bild 4: AUTOMATIK MODUS UND SPEZIALFUNKTIONEN (Seite 3)
Bild 4 Legende:
 Aggr = Aggregat-Parameter = Phase/Phase Spannung (ref. Kolumne A – C), Frequenz (ref. Kolumne D )
 Netz
= Netz-Parameter = Phase/Phase Spannung(ref. Kolumne A – C), Frequenz (ref. Kolumne D )
 Datum / Uhr
= Einstellung des Datums: Wochentag – Monat – Jahr – Stunde – Minute
 Pumpe
= Treibstoffpumpe Funktion und Statusanzeige (optional)
 Netz vorhanden
= Netz Statusanzeige (für Details siehe entsprechendes Kapitel)
 Netzleistung
= Aggregat Statusanzeige (für Details siehe entsprechendes Kapitel)
 MAN
= ausgewählter Betriebsmodus MAN – AUT – TEST – BLOCK.
 1
= Status des Fernkontakt 1 (Spezialfunktion nur bei Fernstart)
 --
= Status des Fernkontakt 2 (Spezialfunktion nur bei Fernstart)

= Systemstatus der Kommunikationsverbindung (Status, Warnung und Alarmmeldungen)
