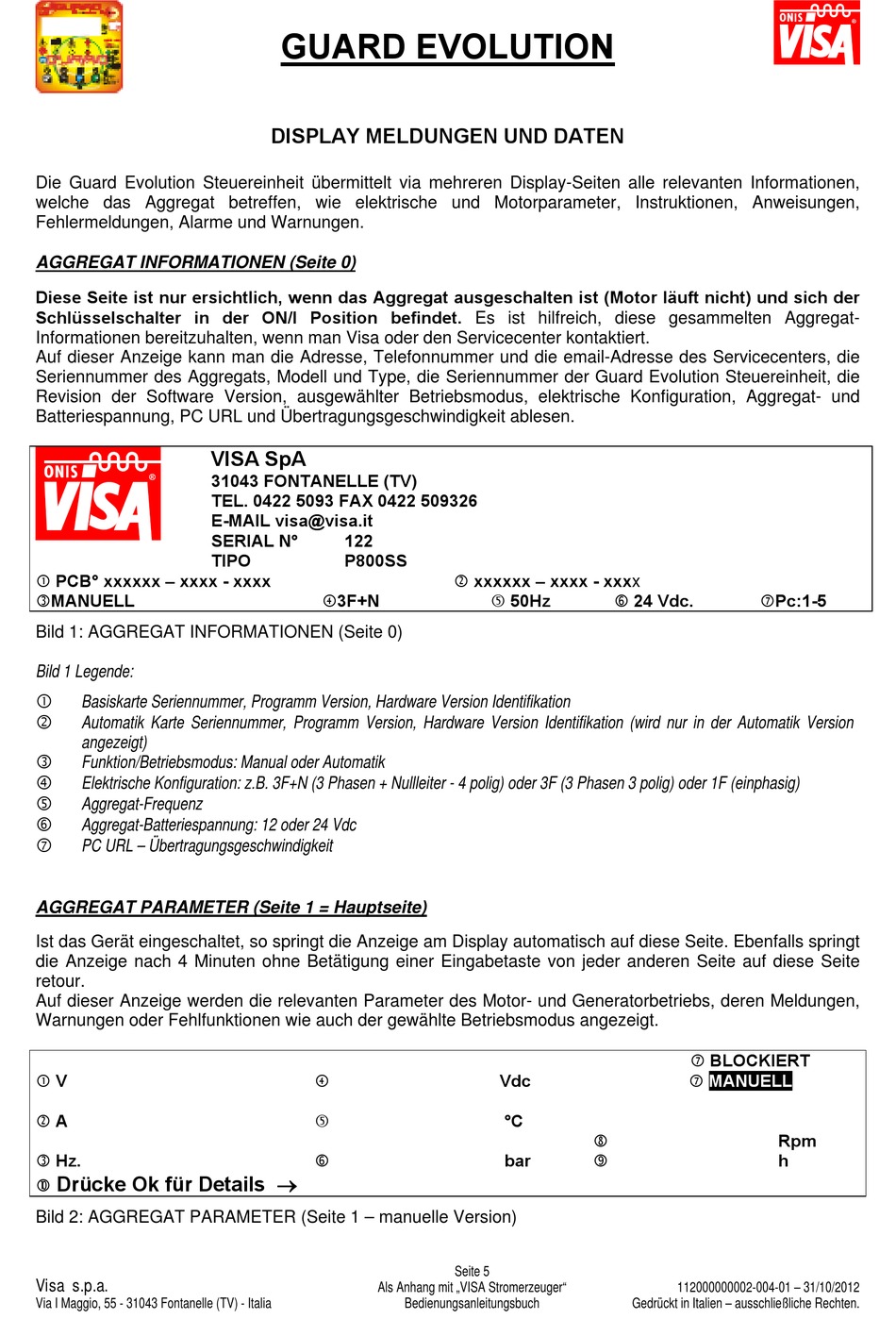

Die Guard Evolution Steuereinheit übermittelt via mehreren Display-Seiten alle relevanten Informationen,

welche das Aggregat betreffen, wie elektrische und Motorparameter, Instruktionen, Anweisungen,

Fehlermeldungen, Alarme und Warnungen.

AGGREGAT INFORMATIONEN (Seite 0)

Diese Seite ist nur ersichtlich, wenn das Aggregat ausgeschalten ist (Motor läuft nicht) und sich der

Schlüsselschalter in der ON/I Position befindet. Es ist hilfreich, diese gesammelten Aggregat-

Informationen bereitzuhalten, wenn man Visa oder den Servicecenter kontaktiert.

Auf dieser Anzeige kann man die Adresse, Telefonnummer und die email-Adresse des Servicecenters, die

Seriennummer des Aggregats, Modell und Type, die Seriennummer der Guard Evolution Steuereinheit, die

Revision der Software Version, ausgewählter Betriebsmodus, elektrische Konfiguration, Aggregat- und

Batteriespannung, PC URL und Übertragungsgeschwindigkeit ablesen.

 PCB° xxxxxx – xxxx - xxxx

MANUELL

Bild 1: AGGREGAT INFORMATIONEN (Seite 0)

Bild 1 Legende:



Basiskarte Seriennummer, Programm Version, Hardware Version Identifikation



Automatik Karte Seriennummer, Programm Version, Hardware Version Identifikation (wird nur in der Automatik Version

angezeigt)



Funktion/Betriebsmodus: Manual oder Automatik



Elektrische Konfiguration: z.B. 3F+N (3 Phasen + Nullleiter - 4 polig) oder 3F (3 Phasen 3 polig) oder 1F (einphasig)



Aggregat-Frequenz



Aggregat-Batteriespannung: 12 oder 24 Vdc



PC URL – Übertragungsgeschwindigkeit

AGGREGAT PARAMETER (Seite 1 = Hauptseite)

Ist das Gerät eingeschaltet, so springt die Anzeige am Display automatisch auf diese Seite. Ebenfalls springt

die Anzeige nach 4 Minuten ohne Betätigung einer Eingabetaste von jeder anderen Seite auf diese Seite

retour.

Auf dieser Anzeige werden die relevanten Parameter des Motor- und Generatorbetriebs, deren Meldungen,

Warnungen oder Fehlfunktionen wie auch der gewählte Betriebsmodus angezeigt.

 V

 A

 Hz.

Drücke Ok für Details 



Bild 2: AGGREGAT PARAMETER (Seite 1 – manuelle Version)
