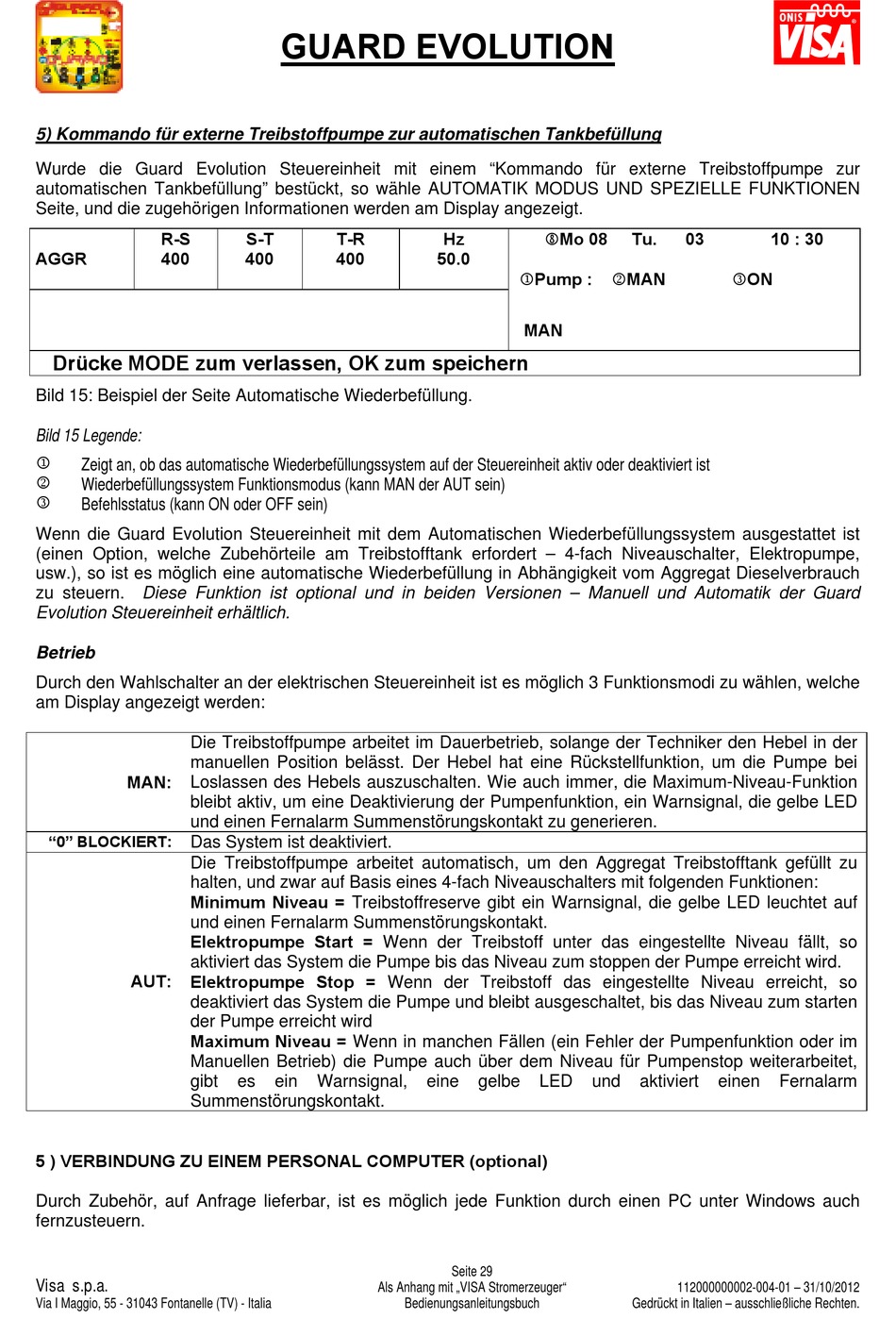

5) Kommando für externe Treibstoffpumpe zur automatischen Tankbefüllung
Wurde die Guard Evolution Steuereinheit mit einem "Kommando für externe Treibstoffpumpe zur
automatischen Tankbefüllung" bestückt, so wähle AUTOMATIK MODUS UND SPEZIELLE FUNKTIONEN
Seite, und die zugehörigen Informationen werden am Display angezeigt.
R-S
AGGR 400
Drücke MODE zum verlassen, OK zum speichern
Bild 15: Beispiel der Seite Automatische Wiederbefüllung.
Bild 15 Legende:
 Zeigt an, ob das automatische Wiederbefüllungssystem auf der Steuereinheit aktiv oder deaktiviert ist
 Wiederbefüllungssystem Funktionsmodus (kann MAN der AUT sein)
 Befehlsstatus (kann ON oder OFF sein)
Wenn die Guard Evolution Steuereinheit mit dem Automatischen Wiederbefüllungssystem ausgestattet ist
(einen Option, welche Zubehörteile am Treibstofftank erfordert – 4-fach Niveauschalter, Elektropumpe,
usw.), so ist es möglich eine automatische Wiederbefüllung in Abhängigkeit vom Aggregat Dieselverbrauch
zu steuern. Diese Funktion ist optional und in beiden Versionen – Manuell und Automatik der Guard
Evolution Steuereinheit erhältlich.
Betrieb
Durch den Wahlschalter an der elektrischen Steuereinheit ist es möglich 3 Funktionsmodi zu wählen, welche
am Display angezeigt werden:
Die Treibstoffpumpe arbeitet im Dauerbetrieb, solange der Techniker den Hebel in der
manuellen Position belässt. Der Hebel hat eine Rückstellfunktion, um die Pumpe bei
MAN:
Loslassen des Hebels auszuschalten. Wie auch immer, die Maximum-Niveau-Funktion
bleibt aktiv, um eine Deaktivierung der Pumpenfunktion, ein Warnsignal, die gelbe LED
und einen Fernalarm Summenstörungskontakt zu generieren.
"0" BLOCKIERT:
Das System ist deaktiviert.
Die Treibstoffpumpe arbeitet automatisch, um den Aggregat Treibstofftank gefüllt zu
halten, und zwar auf Basis eines 4-fach Niveauschalters mit folgenden Funktionen:
Minimum Niveau = Treibstoffreserve gibt ein Warnsignal, die gelbe LED leuchtet auf
und einen Fernalarm Summenstörungskontakt.
Elektropumpe Start = Wenn der Treibstoff unter das eingestellte Niveau fällt, so
aktiviert das System die Pumpe bis das Niveau zum stoppen der Pumpe erreicht wird.
AUT: Elektropumpe Stop = Wenn der Treibstoff das eingestellte Niveau erreicht, so
deaktiviert das System die Pumpe und bleibt ausgeschaltet, bis das Niveau zum starten
der Pumpe erreicht wird
Maximum Niveau = Wenn in manchen Fällen (ein Fehler der Pumpenfunktion oder im
Manuellen Betrieb) die Pumpe auch über dem Niveau für Pumpenstop weiterarbeitet,
gibt
Summenstörungskontakt.
5 ) VERBINDUNG ZU EINEM PERSONAL COMPUTER (optional)
Durch Zubehör, auf Anfrage lieferbar, ist es möglich jede Funktion durch einen PC unter Windows auch
fernzusteuern.
